Cables Eléctricos: Guía Esencial para la Seguridad

En nuestro día a día, la electricidad es un pilar fundamental que impulsa hogares, empresas e industrias, y detrás de cada luz, aparato o máquina, se esconde una compleja red de cables. Estos componentes, a menudo invisibles, son los verdaderos héroes de la infraestructura moderna, encargados de transportar la energía de manera segura y eficiente. Sin embargo, no todos los cables son iguales, y comprender sus tipos, funciones y aplicaciones es crucial no solo para la eficiencia, sino, lo que es más importante, para la seguridad. Desde la obligatoriedad de la conexión a tierra que protege vidas y equipos, hasta la diversidad de cables de alimentación diseñados para voltajes específicos, pasando por la versatilidad de los cables desnudos y la ingeniosa solución de los tubos termocontraíbles, este artículo te sumergirá en el fascinante universo de los conductores eléctricos, desvelando su importancia y ayudándote a tomar decisiones informadas.

El Cable de Tierra: Un Pilar Indispensable de Seguridad Eléctrica

La seguridad eléctrica es un aspecto que no debe tomarse a la ligera, y uno de sus componentes más críticos es el cable de tierra. Contrario a lo que algunos podrían pensar, su instalación no es una opción, sino una obligación fundamental en cualquier sistema eléctrico moderno. De hecho, normativas como el Artículo 19, que establece que “Los equipos eléctricos deben contar con conexión a tierra, instalada conforme a la normativa aplicable”, subrayan su carácter innegociable. Pero, ¿qué hace exactamente un cable de tierra y por qué es tan vital?

El cable de tierra, también conocido comúnmente como cable desnudo o conductor de puesta a tierra, es un elemento de seguridad diseñado para proporcionar una ruta de baja resistencia para la corriente eléctrica en caso de una falla. Su propósito principal es desviar cualquier exceso de corriente o carga eléctrica no deseada directamente hacia la tierra, evitando así la acumulación de electricidad estática y, lo que es más importante, protegiendo a las personas de descargas eléctricas potencialmente mortales. Imagina un escenario donde un aparato eléctrico sufre un cortocircuito interno; sin una conexión a tierra, la corriente podría energizar la carcasa metálica del aparato, convirtiéndola en un peligroso punto de contacto. El cable de tierra actúa como un pararrayos para tu sistema eléctrico, dirigiendo esa corriente de falla de manera segura lejos de ti y de tus equipos.

Además de la protección personal, el cable de tierra resguarda los equipos eléctricos sensibles de daños. Las sobretensiones, ya sean causadas por fallas en la red o por fenómenos naturales como los rayos, pueden destruir componentes electrónicos. La puesta a tierra ayuda a disipar estas sobretensiones, prolongando la vida útil de tus aparatos y sistemas. Su presencia es un testimonio de un diseño eléctrico seguro y responsable, garantizando que la energía se use de manera controlada y sin riesgos.

Tipos de Cables de Alimentación: Potencia para Cada Necesidad

Los cables de alimentación son los vasos sanguíneos de cualquier sistema eléctrico, responsables de transmitir energía de manera eficiente y segura desde la fuente hasta el dispositivo o sistema que la necesita. La elección del cable correcto es crucial no solo para el rendimiento óptimo de un proyecto eléctrico, sino también para su seguridad y fiabilidad a largo plazo. No es lo mismo alimentar una bombilla en casa que una planta industrial, y para cada necesidad, existe un cable diseñado específicamente.

Tipos Comunes de Cables de Alimentación por Nivel de Voltaje

Los cables de alimentación se clasifican principalmente según el nivel de voltaje que están diseñados para manejar, lo que determina sus aplicaciones y la robustez de su construcción:

• Cables de Baja Tensión: Diseñados para sistemas con voltajes de hasta 1.000 voltios, estos son los cables más comunes que encontramos en nuestro entorno diario. Son esenciales para el cableado de hogares, oficinas y pequeños negocios, conectando tomas de corriente, sistemas de iluminación y electrodoméstos a la fuente principal de energía. Su aislamiento proporciona una protección fundamental contra descargas eléctricas y cortocircuitos, garantizando una operación segura en entornos cotidianos.
• Cables de Media Tensión: Utilizados en sistemas con voltajes que oscilan entre 1.000 y 35.000 voltios, estos cables son la columna vertebral de la infraestructura industrial y urbana. Los encontramos en fábricas, plantas industriales y servicios públicos, donde deben soportar cargas eléctricas más altas y condiciones ambientales más exigentes. Su diseño robusto asegura un suministro de energía estable y eficiente a sistemas críticos y a la infraestructura de las ciudades.
• Cables de Alta Tensión: Estos cables están diseñados para transmitir energía eléctrica a voltajes superiores a los 35.000 voltios. Son cruciales para las redes de transmisión y distribución de energía, conectando las centrales eléctricas con las subestaciones y distribuyendo electricidad a través de vastas distancias. Los cables de alta tensión están construidos para manejar cargas eléctricas extremadamente elevadas, minimizando la pérdida de energía y resistiendo los factores de estrés ambiental, lo que garantiza la entrega eficiente de electricidad a gran escala.

Cables de Alimentación Especializados para Entornos Específicos

Más allá de la clasificación por voltaje, existen cables de alimentación con características especializadas, adaptados para condiciones y aplicaciones particulares:

• Cables Armados: Estos cables incorporan una cubierta protectora metálica que protege los conductores internos de daños mecánicos. Su construcción robusta les confiere una excelente resistencia a impactos físicos, lo que los hace ideales para entornos hostiles. La armadura metálica también ofrece protección mejorada contra factores ambientales como la humedad, productos químicos y temperaturas extremas, asegurando durabilidad y fiabilidad a largo plazo. Son comúnmente utilizados en instalaciones subterráneas, directamente enterrados o en conductos, así como en entornos industriales y obras de construcción donde los cables pueden estar expuestos a estrés físico.
• Cables Flexibles: Diseñados con conductores y materiales de aislamiento altamente maleables, estos cables pueden doblarse y flexionarse sin romperse. Su flexibilidad los hace ideales para aplicaciones donde los cables necesitan moverse o ser enrutados a través de espacios reducidos. Además, son ligeros y fáciles de manejar, lo que simplifica la instalación y el mantenimiento. Los cables flexibles son ampliamente utilizados en dispositivos portátiles, maquinaria móvil y configuraciones de energía temporal, como en sitios de construcción, eventos o unidades móviles, donde el equipo necesita ser reubicado o ajustado con frecuencia.
• Cables Sumergibles: Estos cables están específicamente diseñados para operar en entornos húmedos y bajo el agua. Cuentan con aislamiento impermeable y una robusta cubierta para prevenir la entrada de agua y proteger los conductores internos. También están diseñados para resistir la corrosión y otras formas de degradación causadas por la exposición prolongada al agua. Los cables sumergibles se utilizan en una variedad de aplicaciones, incluyendo iluminación subacuática, bombas de fuentes, equipos marinos y plantas de tratamiento de aguas residuales, siendo indispensables para mantener la conectividad eléctrica en entornos acuáticos.

Tabla Comparativa de Cables de Alimentación por Voltaje y Aplicación

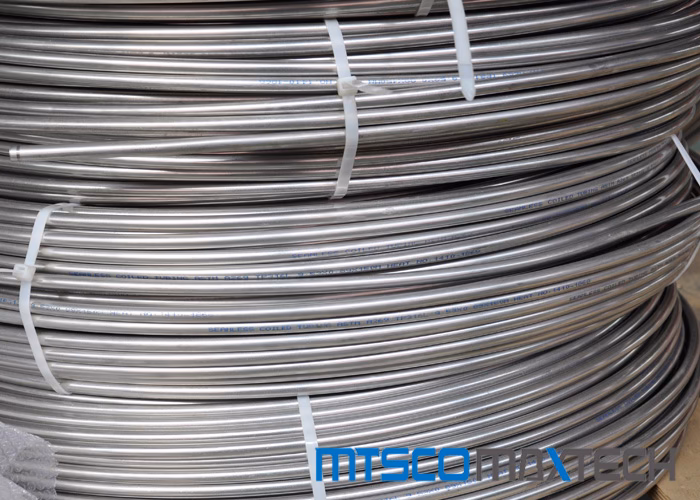

Cables Desnudos: Versatilidad y Conducción Pura

Un cable desnudo, por definición, es cualquier conductor eléctrico que carece de una capa protectora de aislamiento. Esto expone directamente el material conductor, que puede ser cobre, aluminio u otro metal. A primera vista, la ausencia de aislamiento podría parecer una desventaja, pero es precisamente esta característica la que confiere a los cables desnudos una versatilidad única y los hace indispensables en una multitud de aplicaciones donde el riesgo de descarga eléctrica es mínimo o el aislamiento es innecesario, incluso beneficioso.

El uso más primordial y crítico de los cables desnudos es en los sistemas de puesta a tierra eléctrica. Como ya hemos explorado, la puesta a tierra es la conexión intencional de sistemas eléctricos directamente a la tierra, y los cables desnudos son el conducto perfecto para esta función. Proporcionan un camino directo y de baja resistencia para que la corriente eléctrica fluya hacia la tierra, neutralizando eficazmente cualquier exceso de carga y protegiendo tanto los equipos como a las personas de peligrosas descargas.

Usos Diversos de los Cables Desnudos

• En Sistemas Eléctricos: Además de su rol como conductores de puesta a tierra, los cables desnudos son fundamentales en las líneas eléctricas aéreas, donde se utilizan para transmitir electricidad a largas distancias. La falta de aislamiento en este contexto permite una transmisión de energía más rentable y eficiente, además de hacerlos menos susceptibles a daños por elementos externos como ramas de árboles o inclemencias del tiempo. También se emplean en la construcción de transformadores, en el devanado de sus bobinas, donde su alta conductividad y la ausencia de aislamiento contribuyen a un diseño más compacto y una mejor disipación del calor. En entornos industriales y comerciales, su alta conductividad y durabilidad los hacen ideales para transportar grandes corrientes en maquinaria pesada, reduciendo el riesgo de sobrecalentamiento.
• En Telecomunicaciones: Los cables desnudos no se limitan al transporte de energía. En telecomunicaciones, son elementos conductores esenciales dentro de los cables de comunicación, facilitando la transmisión de señales a largas distancias. También son cruciales en la construcción de sistemas de antenas, donde su alta conductividad permite transmitir y recibir señales electromagnéticas (radio, TV, celulares) de manera eficiente. Además, se utilizan para la puesta a tierra de equipos de telecomunicaciones, protegiéndolos contra sobretensiones y asegurando la integridad de la señal.
• En la Industria Automotriz: En vehículos, los cables desnudos son componentes clave en los mazos de cables, que suministran energía eléctrica y líneas de comunicación a diversos componentes. Los terminales de las baterías automotrices suelen estar conectados a cables desnudos para el flujo de corriente. También se encuentran en la construcción de conectores eléctricos, asegurando conexiones fiables y eficientes entre sensores, luces y módulos de control.
• En Electrodomésticos: Sorprendentemente, los cables desnudos también se hallan en nuestros electrodomésticos. En aparatos como tostadoras, hornos o secadores de pelo, se utilizan como elementos calefactores, convirtiendo la energía eléctrica en calor de manera eficiente. En estufas y calentadores eléctricos, forman las serpentines calefactoras. Y en motores de lavadoras, secadoras o ventiladores, los cables desnudos en los devanados maximizan la eficiencia y reducen el riesgo de sobrecalentamiento.

La prevalencia de los cables desnudos en estas diversas industrias subraya su importancia. Su alta conductividad, rentabilidad y durabilidad los convierten en una opción versátil y esencial para una multitud de necesidades industriales y domésticas, garantizando el flujo eficiente de electricidad y señales en un sinfín de aplicaciones.

El Cable que se Encoge con el Calor: Tubos Termocontraíbles

En el mundo de la ingeniería eléctrica y las reparaciones, existe un producto ingenioso que se adapta y protege con solo un poco de calor: el tubo termocontraíble. Este es solo un tipo dentro de la categoría más amplia de productos termocontraíbles, que, como su nombre indica, se contraen cuando se exponen a altas temperaturas. Fabricados estirando plásticos como la poliolefina durante su proceso de producción, estos productos vuelven a su tamaño original al ser calentados, ofreciendo soluciones prácticas y duraderas.

Aunque existen protectores de empalme de fibra óptica termocontraíbles (para reparar y conectar cables de fibra óptica) y piezas moldeadas termocontraíbles (para aplicaciones específicas como dividir o cerrar cables), el tubo termocontraíble es, sin duda, el más conocido y utilizado. Se trata de un tubo, generalmente de poliolefina, que se reduce en diámetro al ser calentado, ajustándose firmemente alrededor del objeto que cubre.

Aplicaciones Versátiles de los Tubos Termocontraíbles

Los tubos termocontraíbles son herramientas multifuncionales, empleadas principalmente para:

• Protección de Cables: Esta es su aplicación más común. Al contraerse sobre un cable, crean una capa protectora adicional que ofrece cinco tipos de resguardo:
  • Protección mecánica: Contra el desgaste, abolladuras y roturas.
  • Protección eléctrica: Aislan el cable, previniendo cortocircuitos y descargas.
  • Protección térmica: Algunos tipos son autoextinguibles o retardantes de llama, aumentando la resistencia del cable al fuego.
  • Protección química: Resisten ácidos, sales, cloruros y otras sustancias corrosivas.
  • Protección ambiental: Protegen contra la radiación UV, la corrosión y, en el caso de los tipos con adhesivo, ofrecen un sellado hermético.
• Reparación de Cables: Cuando un cable sufre daños en su aislamiento externo, pero los conductores internos permanecen intactos, el tubo termocontraíble ofrece una solución de reparación rápida y sencilla, restaurando la integridad del aislamiento.
• Identificación de Cables: Se utilizan para marcar y organizar cables. Disponibles en varios colores, facilitan la identificación visual. Además, existen versiones transparentes que permiten leer etiquetas preexistentes, y algunos tipos son imprimibles, permitiendo personalizar la marcación directamente sobre el tubo antes de encogerlo.

Tipos de Tubos Termocontraíbles: Grosor de Pared y Material

La elección del tubo termocontraíble adecuado depende de la aplicación y las propiedades deseadas. Se pueden distinguir por su grosor de pared y el material del que están hechos:

Distintos Tipos por Grosor de Pared

• Pared Delgada: Con grosores que van de 0,4 a 0,82 milímetros, son muy flexibles y se usan comúnmente en la industria electrotécnica para aplicaciones de baja tensión. Ofrecen menos protección mecánica que los de pared más gruesa.
• Pared Media: Su grosor varía de 1,6 a 3 milímetros, proporcionando un equilibrio entre flexibilidad y protección.
• Pared Gruesa: Con grosores de 3,2 a 4,7 milímetros después de la contracción, ofrecen la máxima protección mecánica y aislamiento.

Diferentes Tipos por Calidad del Material

El material determina las propiedades específicas del tubo:

• Poliolefina Reticulada: El tipo más popular, resistente a los rayos UV y autoextinguible, aunque no libre de halógenos.
• Poliolefina Revestida con Adhesivo (Coextruido o Reticulado): Similares a la poliolefina reticulada, pero con una capa adhesiva interna que proporciona un sellado hermético adicional al contraerse, ideal para protección contra la humedad.
• Poliolefina Modificada: Utilizada para tubos de aislamiento de barras de pared media, destaca por su excelente resistencia a la corriente de fluencia y propiedades eléctricas. A menudo es resistente a los rayos UV y libre de halógenos.
• Fluoroelastómero Reticulado (Viton®): Ofrece resistencia superior a cortes, impactos y desgaste, y es ideal para aplicaciones que requieren alta resistencia a combustibles, lubricantes, ácidos, solventes y líquidos corrosivos. Es resistente a los UV.
• PVDF Reticulado (Kynar®): Con una vida útil más larga, ofrece excelente resistencia contra solventes y químicos agresivos, alta resistencia mecánica y al desgaste. También es resistente al fuego, a los rayos UV y a la radiación nuclear, soportando temperaturas de operación continua de hasta 150 °C.
• Politetrafluoroetileno Modificado (PTFE/Teflón®): Conocido por su estabilidad a altas temperaturas, resistencia química y propiedades ignífugas, se usa en las industrias automotriz, militar y aeroespacial.

Propiedades Generales y Consideraciones al Elegir

Al seleccionar un tubo termocontraíble, es importante considerar propiedades como:

• Rango de Contracción: Indica cuánto se reduce el diámetro del tubo al calentarse (ej., 2:1, 3:1, hasta 6:1). Un tubo 2:1 con 12 mm de diámetro inicial, tendrá 6 mm después de encogerse.
• Forma: Los tubos de diámetro pequeño (hasta 6.4 mm) suelen ser redondos; los de diámetros intermedios (6.4 a 16 mm) pueden ser planos o redondos; y los más grandes (más de 16 mm) son siempre planos para facilitar su empaque en carretes.
• Diámetro Interior: Fundamental para el ajuste. Siempre se debe elegir un diámetro que, después de la contracción, sea ligeramente menor que el diámetro del cable a cubrir para asegurar un ajuste firme.
• Tipo de Empaque: Disponibles en carretes para longitudes largas (hasta 150 metros), minicajas (5 o 10 metros, con dispensador incorporado) o piezas a lo largo (hasta 1.22 metros para tramos cortos).

Comprender estas características te permitirá elegir el tubo termocontraíble perfecto para proteger, reparar o identificar tus cables de manera eficaz y duradera.

Preguntas Frecuentes sobre Cables Eléctricos

¿Es obligatorio el cable de tierra?

Sí, es obligatorio. El Artículo 19 de la normativa eléctrica establece que “Los equipos eléctricos deben contar con conexión a tierra, instalada conforme a la normativa aplicable”. Su función es vital para la seguridad personal y la protección de los equipos, desviando corrientes de falla hacia la tierra.

¿Cuáles son los diferentes tipos de cables de alimentación?

Los cables de alimentación se categorizan principalmente por su nivel de voltaje en baja, media y alta tensión. Además, existen tipos especializados como los cables armados (para protección mecánica), flexibles (para movilidad) y sumergibles (para entornos húmedos o acuáticos), cada uno diseñado para aplicaciones y entornos específicos.

¿Qué son los cables desnudos y para qué se utilizan?

Los cables desnudos son conductores eléctricos sin aislamiento externo. Se utilizan principalmente como cables de tierra en sistemas eléctricos para desviar corrientes de falla. También son comunes en líneas eléctricas aéreas, en el bobinado de transformadores, en sistemas de telecomunicaciones (antenas, cables de comunicación) y en la industria automotriz (arneses, terminales de batería).

¿Cómo elijo el cable de alimentación adecuado para mis necesidades?

Debe considerar el voltaje y los requisitos de corriente de su aplicación, las condiciones ambientales (temperatura, humedad, exposición química), la flexibilidad y la durabilidad necesarias. Consultar con un profesional o una guía de especificaciones es recomendable para garantizar la selección adecuada.

¿Qué hace un cable que se encoge con el calor?

Se refiere a los tubos termocontraíbles. Estos productos están hechos de plásticos especiales que se contraen y ajustan firmemente cuando se calientan. Se utilizan principalmente para proteger, reparar y marcar cables, proporcionando aislamiento eléctrico, resistencia mecánica, térmica, química y ambiental.

¿Qué factores debo considerar al seleccionar un cable de suministro de energía?

Debe evaluar la carga eléctrica, las condiciones ambientales, el tipo de aislamiento, el material del conductor (cobre o aluminio), y cualquier requisito específico de flexibilidad o blindaje para asegurar que el cable cumpla con sus necesidades de seguridad y rendimiento.

¿Cómo afecta el tamaño de un cable de alimentación a su rendimiento?

El tamaño de un cable de alimentación, determinado por la sección transversal de su conductor (medido en mm²), afecta directamente su capacidad de transporte de corriente y su resistencia. Un tamaño incorrecto puede provocar sobrecalentamiento, pérdida de energía y riesgo de incendio, por lo que es crucial seleccionar el tamaño adecuado para la carga eléctrica.

¿Se pueden usar cables de alimentación en entornos subacuáticos?

Sí, pero solo los cables específicamente diseñados para ello, conocidos como cables sumergibles. Estos cables cuentan con aislamiento impermeable y una cubierta robusta que previene la entrada de agua y los protege contra la corrosión, asegurando un rendimiento fiable en ambientes húmedos y bajo el agua.

La comprensión profunda de los cables eléctricos, desde su función más básica hasta sus aplicaciones más especializadas, es fundamental en cualquier ámbito donde la energía juegue un papel. Ya sea que estemos hablando de la crucial conexión a tierra que salvaguarda vidas y equipos, de los diversos tipos de cables de alimentación que se adaptan a distintas necesidades de voltaje y entorno, o de la versatilidad de los cables desnudos y la ingeniosa solución que ofrecen los tubos termocontraíbles para protección y reparación, cada componente tiene un propósito vital. Invertir tiempo en conocer estas herramientas de la electricidad no solo garantiza la eficiencia y el correcto funcionamiento de nuestros sistemas, sino que, lo más importante, promueve un entorno seguro para todos. La elección correcta del cable es una decisión que impacta directamente en la fiabilidad, el rendimiento y, sobre todo, la seguridad de cualquier instalación eléctrica.
