El Capilar de Luggin: Precisión en Electroquímica

En el fascinante mundo de la electroquímica, la precisión es un pilar fundamental para obtener resultados fiables y reproducibles. Cada componente de una celda electroquímica desempeña un papel crucial, y entre ellos, el capilar de Luggin se erige como un elemento indispensable para garantizar mediciones de potencial sumamente exactas. Este ingenioso dispositivo es la clave para mitigar errores comunes que podrían distorsionar nuestros datos, permitiéndonos desentrañar los secretos de las reacciones electroquímicas con una claridad sin precedentes.

Desde la investigación académica hasta las aplicaciones industriales, comprender la función y el uso correcto del capilar de Luggin no solo es una ventaja, sino una necesidad. Es un puente diminuto que conecta la teoría con la práctica, asegurando que las interacciones entre los electrodos y el electrolito se midan bajo las condiciones más óptimas posibles. Acompáñanos en este recorrido para explorar en profundidad qué es el capilar de Luggin, cuál es su función vital, cómo se utiliza correctamente y qué consideraciones debemos tener en cuenta para aprovechar al máximo su potencial.

¿Qué es el Capilar de Luggin?

El capilar de Luggin es una pieza fundamental en la configuración de una celda electroquímica de tres electrodos, diseñada para optimizar la medición del potencial. Se trata, en esencia, de un tubo estrecho, generalmente de vidrio (como Pyrex), que forma parte de un puente salino o de la propia estructura de la celda. Su característica más distintiva es su punta fina y curvada, que permite un posicionamiento muy preciso.

Su diseño está pensado para facilitar una conexión iónica entre el electrodo de referencia y la superficie del electrodo de trabajo, pero de una manera controlada que minimiza la distancia y, por ende, la resistencia no compensada del electrolito. Aunque a primera vista pueda parecer un simple tubo, su ingeniería es crucial para la integridad de las mediciones electroquímicas, actuando como un conducto vital para el flujo de iones que permite al electrodo de referencia percibir el potencial de la manera más fiel posible.

La Función Clave del Capilar de Luggin: Minimizando el Error Óhmico (IR Drop)

La función primordial del capilar de Luggin radica en su capacidad para reducir significativamente el error óhmico, también conocido como caída de potencial IR (IR drop). Para entender esto, es esencial comprender que en cualquier circuito electroquímico, existe una resistencia inherente en la solución electrolítica entre los electrodos. Cuando una corriente (I) fluye a través de esta resistencia (R), se produce una caída de potencial (V = IR) que se suma al potencial real de la reacción que estamos intentando medir.

Sin el capilar de Luggin, el electrodo de referencia se colocaría a una distancia considerable del electrodo de trabajo. Esta distancia implica una mayor porción de electrolito resistivo entre ambos, lo que resulta en una mayor caída de potencial IR no compensada. Esta caída de potencial distorsiona la medición, haciendo que el potencial registrado por el potenciostato no sea el potencial real en la superficie del electrodo de trabajo, donde ocurren las reacciones electroquímicas de interés.

Aquí es donde el capilar de Luggin entra en juego con su diseño inteligente. Al posicionar la punta del capilar lo más cerca posible de la superficie del electrodo de trabajo (idealmente a una distancia de aproximadamente 1-2 mm, sin llegar a tocarlo para no obstruir la difusión de reactivos), se reduce drásticamente la longitud del electrolito a través del cual debe fluir la corriente para llegar al electrodo de referencia. Esto minimiza la resistencia no compensada (Ru) y, en consecuencia, la caída de potencial IR. El resultado es una medición de potencial mucho más precisa, que refleja con mayor exactitud los procesos que ocurren en la interfase electrodo-solución.

Esta capacidad de minimizar el IR drop es especialmente crítica en experimentos que implican altas densidades de corriente, soluciones de baja conductividad (alta resistencia) o técnicas electroquímicas donde la respuesta potencial es muy sensible, como la polarización potenciodinámica o la voltamperometría cíclica. Sin el capilar de Luggin, los datos obtenidos en estas condiciones podrían ser inexactos, llevando a interpretaciones erróneas de los mecanismos de reacción, la cinética o la inhibición de la corrosión, como se observa en estudios de optimización de modelos predictivos.

¿Cómo se Utiliza el Capilar de Luggin en un Laboratorio?

La correcta utilización del capilar de Luggin es tan importante como su función en sí misma. Un posicionamiento inadecuado puede anular sus beneficios y conducir a mediciones erróneas. Los pasos clave para su uso son los siguientes:

1. Preparación de la Celda: Primero, se ensambla la celda electroquímica convencional de tres electrodos, que típicamente es un recipiente de vidrio (como Pyrex) con aberturas para los electrodos.
2. Posicionamiento del Capilar: La punta del capilar de Luggin se introduce en la solución electrolítica y se posiciona cuidadosamente. El objetivo es que la punta del capilar quede lo más cerca posible de la superficie del electrodo de trabajo, generalmente a una distancia de 1 a 2 milímetros. Es crucial evitar que la punta toque el electrodo de trabajo, ya que esto podría bloquear la superficie activa o interferir con el transporte de masa.
3. Conexión del Electrodo de Referencia: El electrodo de referencia (por ejemplo, un electrodo de Ag/AgCl o Ag/Ag+) se inserta en el otro extremo del capilar de Luggin. Este extremo suele ser más ancho y está diseñado para albergar el cuerpo del electrodo de referencia.
4. Asegurar la Conectividad Iónica: Es imperativo asegurarse de que el electrolito tenga una ruta continua y sin interrupciones desde la punta del electrodo de referencia (que está dentro del capilar) hasta la punta del capilar de Luggin que está sumergida en la solución principal. Esto garantiza que haya un contacto eléctrico iónico ininterrumpido y que el potencial del electrodo de referencia se transmita fielmente a la cercanía del electrodo de trabajo. Cualquier burbuja de aire o interrupción en el electrolito dentro del capilar podría romper este circuito y generar lecturas inestables o incorrectas.
5. Estabilización: Una vez montada la celda, se permite que el sistema alcance un potencial de circuito abierto de equilibrio, sumergiendo el electrodo de trabajo en la solución durante un tiempo determinado (por ejemplo, una hora), antes de comenzar las mediciones potenciodinámicas o de otro tipo.

La manipulación cuidadosa y el ajuste preciso del capilar de Luggin son esenciales para la obtención de datos de alta calidad en cualquier experimento electroquímico.

La Celda Electroquímica con Capilar de Luggin: Un Sistema Integral

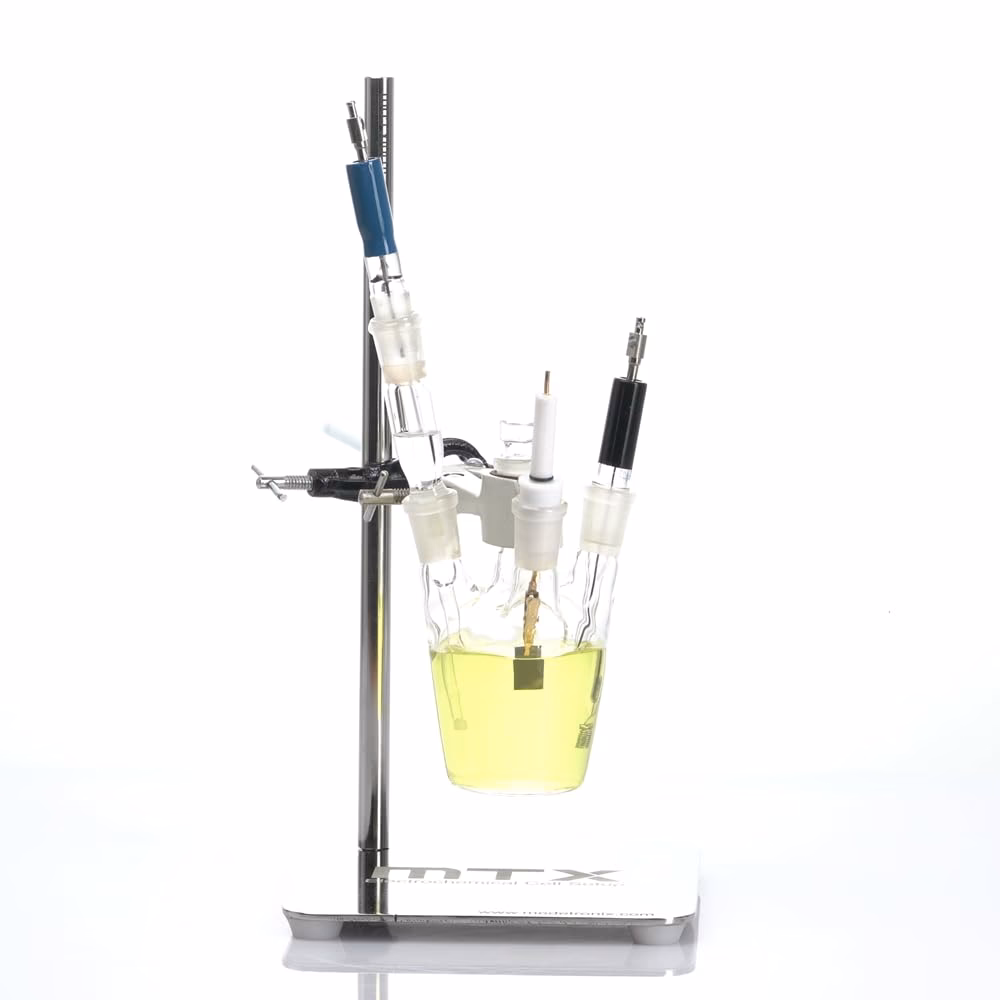

Una celda electroquímica equipada con un capilar de Luggin no es solo la suma de sus partes, sino un sistema integral diseñado para la máxima precisión. Estas celdas suelen ser de vidrio, a menudo Pyrex, debido a su inercia química y transparencia. El diseño típico de una celda de este tipo incluye:

• Recipiente Principal: Un vaso de vidrio con una capacidad específica (por ejemplo, 50 ml) donde se contiene la solución electrolítica y se sumergen los electrodos.
• Tapa de PTFE con Rosca: Una tapa de politetrafluoroetileno (PTFE), conocida por su excelente resistencia química. Esta tapa se ajusta con rosca para proporcionar un sellado hermético, minimizando la evaporación del solvente y la contaminación externa.
• Orificios para Electrodos: La tapa cuenta con múltiples orificios (típicamente tres) diseñados para alojar los tres tipos de electrodos necesarios en una configuración estándar:
  • Electrodo de Trabajo: La superficie donde ocurre la reacción de interés. En estudios de corrosión, puede ser un cupón de prueba encapsulado con un área expuesta conocida (por ejemplo, 1 cm²).
  • Electrodo Auxiliar (o Contraelectrodo): Generalmente una varilla o malla de platino, que sirve como sumidero o fuente de electrones para completar el circuito.
  • Electrodo de Referencia: El electrodo de Ag/AgCl o Ag/Ag+, cuyo potencial es conocido y estable, y se conecta al sistema a través del capilar de Luggin.
• Entrada de Gas Burbujeador Removible: Un puerto que permite la inyección de un gas (como nitrógeno) para desairear la solución (eliminar oxígeno disuelto) o para mantener una atmósfera específica. El filtro de burbujas de gas reduce el choque de gas y el burbujeo excesivo en la solución, evitando perturbaciones en las mediciones.
• Salida de Gas: Un orificio para permitir la salida del gas introducido o de cualquier gas producido durante la reacción.
• Puente de Luggin Ajustable: La característica central de estas celdas es el puente de Luggin, que a menudo es ajustable en posición para permitir que la punta del capilar se acerque o se aleje del electrodo de trabajo según sea necesario. Este puente actúa como un bolsillo para el electrodo de referencia, acercándolo al electrodo de trabajo y minimizando así los errores de potencial.

Este montaje permite realizar experimentos en condiciones controladas, como soluciones aireadas o estancadas, y a temperaturas específicas (ambiente o elevadas, como 60°C), asegurando que los resultados sean representativos y consistentes.

Consideraciones Importantes y Limitaciones en el Uso del Capilar de Luggin

Aunque el capilar de Luggin es una herramienta invaluable para la precisión electroquímica, su uso no está exento de consideraciones y limitaciones importantes que deben tenerse en cuenta para garantizar la validez de los experimentos.

• Deterioro en Electrolitos Agresivos: Una de las limitaciones más críticas es que la punta curvada del puente salino del capilar de Luggin puede deteriorarse en presencia de electrolitos fuertemente ácidos o fuertemente básicos. El vidrio, aunque inerte en muchas condiciones, puede ser atacado por soluciones extremas a largo plazo o a altas temperaturas. Este deterioro no solo compromete la integridad estructural del capilar, sino que también puede liberar iones o partículas en la solución, contaminando el sistema y alterando las propiedades del electrolito, lo que a su vez afectaría la precisión de las mediciones.
• Alternativa en Condiciones Extremas: Debido a esta limitación, en condiciones donde se utilizan electrolitos muy corrosivos, se sugiere el uso directo del electrodo de referencia sin el capilar de Luggin. Si bien esto podría introducir una mayor caída de potencial IR, se prefiere a la posible contaminación o daño al equipo y la alteración de la química de la solución. En estos casos, es fundamental evaluar el impacto del IR drop y, si es posible, aplicar métodos de compensación de resistencia electrónica disponibles en los potenciostatos modernos.
• Obstrucción del Electrodo de Trabajo: Un posicionamiento demasiado cercano del capilar de Luggin al electrodo de trabajo puede obstruir la difusión de especies electroactivas hacia o desde la superficie del electrodo. Esto es particularmente relevante en experimentos controlados por difusión, donde la velocidad de transporte de masa es un factor crítico. Es un equilibrio delicado: lo suficientemente cerca para minimizar el IR drop, pero no tanto como para interferir con la cinética de la reacción.
• Mantenimiento y Limpieza: Como cualquier componente de laboratorio, el capilar de Luggin requiere una limpieza meticulosa para evitar la contaminación cruzada entre experimentos y para asegurar la conductividad iónica adecuada. Los residuos de electrolitos anteriores o las sales precipitadas dentro del capilar pueden comprometer su función.
• Calidad del Electrolito Interno: Si el capilar de Luggin se utiliza como parte de un puente salino externo (conectando el electrodo de referencia a la celda principal), la elección y pureza del electrolito dentro del puente salino son cruciales. Debe ser compatible con la solución de la celda y no introducir impurezas.

Tener en cuenta estas consideraciones asegura que el capilar de Luggin, aunque una herramienta poderosa, se utilice de manera inteligente y efectiva, maximizando la fiabilidad de los datos electroquímicos.

Mediciones Electroquímicas: Con y Sin Capilar de Luggin

Preguntas Frecuentes sobre el Capilar de Luggin

¿Es siempre necesario usar un capilar de Luggin en una celda electroquímica?

No, no siempre es estrictamente necesario, pero su uso es altamente recomendable en la mayoría de los experimentos electroquímicos donde la precisión del potencial es fundamental. En soluciones altamente conductoras y experimentos con muy bajas densidades de corriente, el IR drop puede ser insignificante, y el capilar de Luggin podría no ser imprescindible. Sin embargo, para estudios de corrosión, voltamperometría cíclica, o cualquier técnica que involucre corrientes apreciables o soluciones resistivas, el capilar de Luggin es crucial para obtener datos fiables.

¿Qué sucede si el electrolito dentro del capilar de Luggin se interrumpe o tiene burbujas de aire?

Si el electrolito dentro del capilar de Luggin se interrumpe (por ejemplo, por una burbuja de aire o una precipitación de sal), se romperá el circuito iónico continuo entre el electrodo de referencia y la punta del capilar. Esto resultará en una conexión eléctrica deficiente o nula, lo que se manifestará en lecturas de potencial inestables, erráticas o completamente incorrectas en el potenciostato. Es crucial asegurar que el capilar esté completamente lleno de electrolito y libre de burbujas para su correcto funcionamiento.

¿Qué tipo de electrodo de referencia se utiliza con un capilar de Luggin?

El capilar de Luggin se utiliza con diversos tipos de electrodos de referencia estándar. Los más comunes son el electrodo de Ag/AgCl (plata/cloruro de plata) para soluciones acuosas, y el electrodo de Ag/Ag+ (plata/ion plata) para soluciones no acuosas. La elección del electrodo de referencia depende de la naturaleza del electrolito y del rango de potencial que se desea medir. Ambos tipos de electrodos de referencia se insertan en el capilar de Luggin para acercar su punto de medición a la superficie del electrodo de trabajo.

¿Cómo se limpia y mantiene un capilar de Luggin?

La limpieza del capilar de Luggin es fundamental para evitar la contaminación cruzada y asegurar mediciones precisas. Generalmente, se limpia con agua destilada o desionizada después de cada uso, enjuagando varias veces para eliminar cualquier residuo del electrolito. Para limpiezas más profundas o para eliminar sales precipitadas, se pueden utilizar soluciones ácidas o básicas suaves, seguidas de un enjuague exhaustivo con agua destilada. Es importante manipular el capilar con cuidado para evitar roturas, especialmente en su punta fina. El almacenamiento debe ser en un lugar seguro, protegiéndolo de golpes y de la acumulación de polvo.

Conclusión

El capilar de Luggin es mucho más que un simple tubo de vidrio en una celda electroquímica; es un componente crítico que encarna la búsqueda de la precisión en la ciencia. Su función principal de minimizar la caída de potencial IR es fundamental para obtener mediciones de potencial precisas y representativas en la interfase electrodo-solución. Desde la optimización de modelos predictivos en estudios de corrosión hasta la caracterización de nuevos materiales, su correcta aplicación asegura que los datos obtenidos sean fiables y permitan una comprensión profunda de los fenómenos electroquímicos.

Dominar el uso y las consideraciones del capilar de Luggin es un paso esencial para cualquier investigador o profesional que trabaje en electroquímica. Al prestar atención a su posicionamiento, la continuidad del electrolito y sus limitaciones en ambientes agresivos, se puede maximizar la integridad de los resultados experimentales. En un campo donde la exactitud es sinónimo de descubrimiento, el capilar de Luggin se mantiene como un silencioso pero poderoso guardián de la verdad científica.
