Guía Completa de Columnas HPLC: Función y Mantenimiento

La cromatografía líquida de alta resolución (HPLC) es una técnica analítica fundamental en innumerables campos, desde la farmacéutica hasta la investigación ambiental. Su capacidad para separar, identificar y cuantificar componentes en mezclas complejas la convierte en una herramienta indispensable. En el corazón de cada sistema HPLC se encuentra la columna, un componente crítico cuya funcionalidad, mantenimiento y correcta comprensión de sus características determinan la precisión y eficiencia de cada análisis. Este artículo profundiza en el papel crucial de la fase móvil, los procedimientos esenciales para la regeneración y limpieza de las columnas, y ofrece una guía detallada sobre cómo calcular su volumen, además de abordar una serie de preguntas frecuentes que surgen en el uso diario de estas herramientas sofisticadas.

La Fase Móvil: El Motor de la Separación en HPLC

En cada separación por HPLC, el proceso se inicia con el flujo a alta presión de la fase móvil. Este componente líquido es el encargado de transportar la muestra desde el inyector, a través de la columna, hasta el detector. La fase móvil no es solo un vehículo; su composición y caudal son determinantes para la interacción con la fase estacionaria y, por ende, para la separación de los analitos. Un caudal constante y una composición precisa de la fase móvil son esenciales para obtener resultados reproducibles y eficientes.

Regeneración y Mantenimiento de Columnas HPLC: Prolongando su Vida Útil

Las columnas de HPLC son inversiones significativas y su correcto mantenimiento es clave para asegurar su rendimiento y prolongar su vida útil. Síntomas como un aumento en la contrapresión, alteraciones en los tiempos de retención o una pérdida general de la eficiencia son indicativos de depósitos o impurezas en la columna o en la superficie de la fase estacionaria. La buena noticia es que, en la mayoría de los casos, estos problemas pueden resolverse mediante un procedimiento de lavado y regeneración adecuado y oportuno. Cuanto antes se actúe, mejores serán los resultados.

A menudo, las especies fuertemente adsorbidas se acumulan en el extremo de entrada de la columna. En estos casos, puede ser ventajoso utilizar un flujo inverso durante el lavado. Es importante destacar que una columna bien empaquetada no debería perder rendimiento como resultado de la aplicación de un flujo inverso.

Columnas de Fase Reversa (RP): Protocolos de Limpieza

Los depósitos en columnas de fase reversa suelen presentarse como especies adsorbidas en la superficie o precipitaciones. La elección del disolvente de lavado dependerá de la naturaleza de la impureza.

* Nota: Utilizar la mezcla de Alc/NaOH acuoso como última medida y por no más de 10 volúmenes de columna. Finalizar siempre acidificando la fase en Alc/AA acuoso al 1% 50:50.

Protocolo de Regeneración (Fase Reversa):

1. Elija una mezcla disolvente/disolvente adecuada según la naturaleza de la impureza. Si se desconoce, asuma especies fuertemente polares/iónicas para evitar una mayor precipitación.
2. Utilice un caudal bajo (aproximadamente el 10% del caudal normal), si es posible en modo de flujo inverso, y a temperaturas ligeramente elevadas (inferiores a 40 °C), bombeando hasta diez volúmenes de columna.
3. Si experimenta problemas de contrapresión, verifique ocasionalmente el progreso a flujo normal.
4. Si el problema persiste, aplique condiciones para deposiciones polares, cargadas positivamente y/o macromoleculares.
5. Si se ha utilizado SDS, lave a fondo con THF puro, DMF o ACN después del tratamiento.
6. Si los problemas persisten, se recomienda consultar con el soporte técnico del fabricante para obtener asesoramiento adicional.

Columnas de Fase Normal (NP): Protocolos de Limpieza

Para las fases polares, especialmente la sílice desnuda, es común una adsorción muy fuerte de residuos polares. Aunque en condiciones de fase normal no se eluyen impurezas muy polares, la solución a esto es el uso de altos niveles de disolventes próticos, posiblemente en combinación con ácido. Si hay problemas con tiempos de retención alterados, primero verifique el equilibrio fase-agua (humedad). El uso de disolventes secos podría "secar" gradualmente la fase estacionaria, lo que resultaría en tiempos de retención alterados. Esto es especialmente crítico para la sílice desnuda.

Protocolo de Regeneración (Fase Normal):

1. Equilibre la columna utilizando un disolvente mediador acuoso-lipofílico como el THF.
2. Utilice un caudal bajo (10% del caudal normal) de alcohol puro (Metanol o Etanol), posiblemente en combinación con ácido (ácido acético o ácido fórmico, 1-5%), bombeando hasta diez volúmenes de columna.
3. Si el problema persiste, utilice una mezcla de alcohol y agua, con ácido añadido, en las mismas condiciones que en el paso 2.
4. Como medida final: bombee 0,5-1,5% de NH3 (acuoso), seguido de 0,5-1,5% de ácido acuoso (HCl, AA, etc.), luego agua, alcohol, THF y finalmente el eluyente real.
5. Si los problemas persisten, consulte con el soporte técnico.

Nota importante: Al utilizar disolventes altamente polares, especialmente para la sílice pura, la estabilización del sistema después del lavado podría llevar una cantidad de tiempo significativa. Esto se debe a que se distorsiona el equilibrio del agua y la superficie de la sílice.

Maximizando la Vida Útil de su Columna HPLC

El cuidado preventivo es fundamental para prolongar la vida de una columna. La causa más común de fallas en las columnas es la obstrucción. Por ello, la filtración completa (0,2 μm) de las fases móviles y las muestras es absolutamente crucial.

La compatibilidad de la fase móvil es otro factor importante. Las fases estacionarias de RP estándar son estables en un rango de pH de 1,5 a 9. Bajo ciertas condiciones (tampones orgánicos), pueden ser químicamente estables hasta pH 12. Los tampones orgánicos suelen ser más suaves para la fase estacionaria a base de sílice que los inorgánicos (como fosfatos o carbonatos). Si se requiere trabajar a pH alto, existen columnas especializadas para ello.

Además, nunca se deben dejar las columnas en una fase móvil tamponada si el flujo se interrumpe por más de 10 minutos. Es preferible mantener un caudal muy bajo (0,1 ml/min para una columna de 4,6 mm de DI) o, alternativamente, cambiar a una fase móvil no tamponada (por ejemplo, agua/acetonitrilo 70/30). Esto previene la obstrucción de la columna por sales de tampón precipitadas.

Resolviendo Problemas Comunes en Cromatografía Líquida

El rendimiento de una columna de HPLC puede verse afectado por diversos factores. A continuación, se abordan algunas de las preguntas y problemas más frecuentes, junto con sus posibles soluciones.

¿Cómo se Comprueba el Rendimiento de una Columna?

La mejor manera de verificar el rendimiento es replicando la separación mostrada en el cromatograma de prueba que se adjunta con cada columna nueva. Las condiciones exactas se especifican en dicho cromatograma. Es fundamental no exceder las cantidades de muestra recomendadas para evitar la sobrecarga:

¿Qué Causa Tiempos de Retención Deficientemente Reproducibles?

La reproducibilidad de los tiempos de retención es vital en HPLC. Varios factores pueden afectarla:

1. Composición de la Fase Móvil: Los resultados más fiables se obtienen pesando las mezclas de fase móvil. Se debe evitar la mezcla en línea con las bombas de HPLC, especialmente con alcoholes, debido a las variaciones significativas de viscosidad. Las fases móviles deben prepararse frescas, ya que la evaporación puede alterar su composición.
2. Cambio de Temperatura: Una variación de 5 °C puede generar un cambio de +/- 10% en los tiempos de retención. Se recomienda el uso de un horno de columna para mantener la temperatura constante.
3. Control de pH: El tiempo de retención de analitos ácidos y básicos depende críticamente del pH. Un cambio de 0.1 unidades de pH puede alterar el tiempo de retención en un 10%. Es ideal trabajar con un pH al menos 2 unidades de pH alejado del pKA del analito.
4. Equilibrio Incompleto: Las columnas de fase reversa requieren al menos 10 volúmenes de columna para equilibrarse, y las tamponadas, al menos 20. Las columnas de fase normal pueden requerir hasta 10 veces más tiempo, y las de sílice desnuda, horas. Asegúrese de purgar todos los canales de la fase móvil.
5. Deshumedecimiento: Las fases móviles altamente polares pueden ser expulsadas del sistema poroso hidrófobo, reduciendo la superficie accesible y acortando los tiempos de retención. Esto se revierte bombeando la fase móvil con al menos un 50% de modificador orgánico.

¿Qué Significa el "Endcapping" (Remate Final)?

El "endcapping" describe el proceso de reacción de los grupos silanol residuales que no se han derivatizado, por ejemplo, con octadecilclorosilano. Generalmente, se utiliza un silano más pequeño (como trimetilclorosilano) para reaccionar con algunos de los grupos hidroxilo restantes. Este tratamiento reduce la cantidad de grupos silanol disponibles que pueden sufrir interacciones no deseadas con analitos polares o cargados, mejorando la forma del pico y la reproducibilidad.

¿Qué es HILIC?

HILIC significa Cromatografía Líquida de Interacción Hidrofílica. Es una técnica utilizada para separar sustancias altamente polares. Puede describirse como cromatografía en fase normal acuosa. La fase estacionaria debe ser de carácter polar (sílice, diol, amina, amida o bipolar). La fase móvil suele ser una mezcla de acetonitrilo/agua, donde el agua es el componente fuerte. HILIC es una subcategoría de la cromatografía de fase normal y muestra un patrón de elución opuesto al de la fase inversa.

¿Qué es el Problema de "Colapso de Fase / Humectabilidad"?

El uso de fases móviles con bajo contenido de modificador orgánico (<5%) puede llevar al "colapso de fase", un fenómeno de deshumedecimiento donde la fase móvil altamente acuosa es excluida del sistema de poros hidrófobos debido a la tensión superficial. Esto reduce los sitios de interacción accesibles para el soluto, llevando a una pérdida de retención y/o una capacidad de carga reducida. Se observa principalmente con materiales de relleno de fase inversa con alta densidad de ligando y poros pequeños. Se puede revertir bombeando un alto contenido de modificador orgánico (>50%).

¿Cuál es el Caudal Adecuado para una Columna?

Existe un caudal lineal óptimo para cada tamaño de partícula, según el gráfico de van Deemter. Sin embargo, para tiempos de separación más cortos, el caudal puede aumentarse hasta el límite de caída de presión de la bomba (aproximadamente 400 bar).

Volumen Muerto vs. Volumen de Permanencia

• Volumen Muerto (Volumen Extra-columna): Es el volumen de un sistema HPLC entre el punto de inyección y el punto de detección, excluyendo la columna. Incluye el volumen del inyector, el bucle de muestra, la tubería de conexión, las fritas y la celda de flujo del detector. Se mide reemplazando la columna con un conector de volumen cero.
• Volumen de Permanencia (Volumen de Permanencia del Gradiente): Es el volumen en un sistema de HPLC con gradiente entre la cámara de mezcla y la entrada de la columna. Es responsable del retardo de tiempo del gradiente. Comprende el volumen del mezclador, la tubería a la bomba, el cabezal de la bomba, las válvulas de retención, la tubería entre la bomba y el inyector, el inyector y la tubería hasta la columna. Diferencias en este volumen entre instrumentos pueden alterar los tiempos de retención en gradiente.

HPLC en Fase Reversa (RP) vs. Cromatografía de Interacción Hidrofóbica (HIC)

En ambos, la fase estacionaria es más hidrófoba que la fase móvil. Sin embargo, la hidrofobicidad de las fases RP es generalmente mayor que la de los medios HIC. La elución en RP se logra ajustando la polaridad de la fase móvil con un disolvente miscible en agua (alcohol, acetonitrilo), ya sea isocráticamente o en gradiente. Los medios HIC tienen un carácter hidrófobo más débil y la elución se induce disminuyendo la polaridad de la fase móvil al reducir la concentración de sal. HIC se usa en separaciones de proteínas para evitar el despliegue irreversible causado por disolventes orgánicos. Para fines analíticos, RP-HPLC es un método indiscutible para separar sustancias estrechamente relacionadas, incluyendo proteínas.

Límite de Caída de Presión para Fases Estacionarias Quirales (CSP)

Las CSP basadas en polisacáridos Kromasil AmyCoat y CelluCoat, así como las basadas en polímeros de red reticulados (TBB y DMB), son mecánicamente muy estables y pueden operar hasta 400 bar. Esto permite un análisis rápido y un equilibrio de columna eficiente a velocidades de flujo elevadas.

¿Qué Hacer si la Contrapresión Aumenta?

Un aumento de la contrapresión es un signo común de problemas. La caída de presión (δP) a través de una columna es proporcional a la velocidad lineal del flujo, la longitud de la columna y la viscosidad de la fase móvil, e inversamente proporcional al cuadrado del diámetro de partícula. Una distribución amplia del tamaño de partícula es perjudicial, ya que las partículas más grandes controlan la eficiencia y las más pequeñas controlan la caída de presión. La causa más común es la obstrucción de la frita de entrada o el lecho de la columna por partículas de muestra o sales precipitadas. La limpieza o regeneración es la primera medida.

Tubos/Capilares y Conectores Adecuados

La elección correcta de la tubería y los accesorios es crucial para minimizar el volumen muerto y la contrapresión.

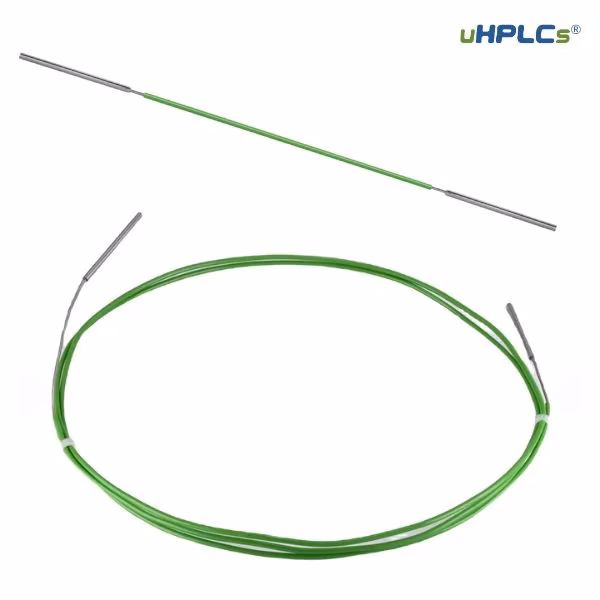

• Tubos Capilares: Para HPLC analítica, se usan capilares de 1/16" (1,6 mm) de diámetro externo. Las partes que no afectan el volumen extra-columna deben tener DI de 1 mm. Para conexiones críticas para el volumen extra-columna, se recomienda un DI de 0,17 mm (añaden solo 23 μL/metro). Para columnas preparativas, la tubería debe ser más ancha para reducir la resistencia al flujo:


  ID de columna [mm]	ID de tubería [mm]
  20	0.25
  50	0.5
  100	1.0

• Accesorios (Fittings): Los de acero suelen tener una férula separada que se pellizca permanentemente. Los de plástico (PEEK) son de una sola pieza y se aprietan solo con los dedos, evitando el exceso de fuerza. Asegúrese de que la distancia desde el extremo del tubo hasta el extremo inferior de la férula sea correcta para el diseño de su columna/instrumento.

¿Cuándo se Recomienda una Columna de Guarda?

Una columna de guarda es útil si la muestra de inyección tiene una matriz compleja o contiene componentes desconocidos. Sin embargo, no sustituye la filtración de muestras. Debe cambiarse con suficiente frecuencia para proteger eficazmente la columna analítica. Se recomienda reemplazarla cuando:

• El número de platos (N) disminuye en > 10%.
• La caída de presión aumenta en > 10%.
• La resolución (Rs) cambia en > 10%.
• Se han inyectado más de 150 muestras.

¿Cuándo se Debe Utilizar un Gradiente?

En HPLC de fase inversa, un gradiente de exploración (por ejemplo, 10-80% de modificador orgánico en 30-50 min) es útil cuando se desconocen las condiciones óptimas. Si se detectan picos durante más del 25% del gradiente de exploración, la elución en gradiente es probablemente la mejor opción, especialmente para compuestos con polaridad muy variada o moléculas grandes como péptidos. Si los picos aparecen en menos del 25% del gradiente, la elución isocrática suele ser preferible por su selectividad superior. Los gradientes escalonados son útiles para separar grupos distintos de compuestos o para lavar la columna después de cada inyección.

Tampones y Aditivos Comunes en HPLC

La elección del tampón y los aditivos es crucial para la estabilidad del pH y la detección. Es importante considerar el corte de UV para evitar interferencias.

Preparación de la Fase Móvil Tamponada

Las fases móviles tamponadas deben prepararse cuidadosamente. Se recomienda preparar el tampón acuoso, ajustar su pH, filtrarlo (0,4 µm) y luego mezclarlo con el modificador orgánico. Tenga en cuenta:

• Los tampones son efectivos dentro de +/- 1 unidad de pH de su pKA.
• Considere el riesgo de precipitación al mezclar altas concentraciones de tampón con disolventes orgánicos.
• Filtre siempre los tampones.
• Sea consciente del riesgo de crecimiento bacteriano o fúngico en tampones acuosos puros.
• El pH generalmente cambia al añadir un modificador orgánico (aumenta para tampones inorgánicos, disminuye para orgánicos).

Almacenamiento de Columnas

El almacenamiento adecuado es clave. Las columnas de fase normal deben guardarse en heptano/2-propanol o un disolvente inerte sin aditivos. Las de fase inversa en una mezcla agua/modificador orgánico, libre de tampones o aditivos que puedan precipitar. Si la cromatografía se detiene por más de 15 min, lave la columna con agua/modificador orgánico 50/50. Si se interrumpe por solo unas horas, mantenga un caudal muy bajo. Si se retira la columna, selle las entradas/salidas para evitar que se seque. Todas deben almacenarse a temperatura ambiente (18-26 °C), preferiblemente en su caja original, sin riesgo de choque mecánico.

¿Por Qué el Cromatograma Muestra Colas de Picos?

Las colas de picos pueden ser causadas por:

• Sobrecarga de Masa: Inyectar menos muestra puede resolver el problema.
• Interacciones Secundarias: Ajustar el pH de la fase móvil para que los analitos sean neutros.
• Gradiente de Temperatura Radial: Usar un horno de columna, 1-2 °C más caliente que la fase móvil.
• Irregularidades en el Empaquetamiento o Frita Obstruida: Puede requerir limpieza o reemplazo de la columna.

¿Por Qué el Cromatograma Muestra Poca Eficiencia (Recuento de Platos)?

Una baja eficiencia puede deberse a:

• Cantidad/Volumen de Inyección: Sobrecarga de masa o volumen. El volumen de inyección no debe exceder el 10% del caudal. No cargar más de 0,01 mg de muestra por ml de volumen de columna (ej., un máximo de 22 µg en una columna de 4,6 × 250 mm). El disolvente de la muestra no debe tener una fuerza de elución superior a la de la fase móvil.
• Volúmenes Muertos Excesivos: Tubos con DI inadecuado (reemplace 0.010" por 0.007" para columnas estrechas), conectores y accesorios no coincidentes.

¿Por Qué el Cromatograma Muestra Picos Divididos?

Las causas pueden incluir:

• Contaminación de la Columna: Muestras sin filtrar o disolvente de muestra diferente a la fase móvil.
• Frita Parcialmente Tapada: Obstrucción en la entrada.
• Columna Vacía: Estrés hidrodinámico, impacto mecánico, o disolución química del material de empaque.
• Efectos de los Disolventes de Inyección: Si son más fuertes que la fase móvil, causan picos anchos o divididos.
• Compuestos Coeluyentes: Dos compuestos muy cercanos que se separan mejor con mayor eficiencia o cambios en temperatura/viscosidad.
• Elución en Dos Estados: Insuficiente reactivo de apareamiento de iones o capacidad de tampón deficiente.

¿Por Qué es Difícil Obtener Tiempos de Retención Reproducibles en Cromatografía de Fase Normal?

La retención en fase normal es muy sensible al contenido de agua. La sílice desnuda es higroscópica, y el contenido de agua en el sistema puede variar. Para mejorar la reproducibilidad, se recomienda trabajar con fases móviles semisaturadas con agua. Esto se logra añadiendo agua a una parte del disolvente, dejando agitar, retirando el exceso y luego mezclando con la parte seca. El equilibrio de estas columnas puede llevar horas.

Cómo Calcular el Volumen de una Columna de HPLC: Un Paso Clave para la Optimización

El volumen de una columna de HPLC, el volumen interno total que incluye tanto la fase estacionaria como la móvil, es un parámetro fundamental que incide directamente en la eficiencia de separación, la resolución, la cantidad de muestra inyectable y el tiempo de residencia. Un conocimiento preciso de este volumen es crucial para el desarrollo óptimo de métodos y la optimización del uso de la fase móvil.

Importancia de Conocer el Volumen de la Columna

El volumen de la columna es esencial por varias razones:

• Desarrollo de un Método Óptimo: Permite calcular el caudal óptimo de la fase móvil para lograr la eficiencia y resolución deseadas.
• Uso Eficiente de la Fase Móvil: Un volumen de columna más pequeño reduce el caudal de fase móvil, conservando reactivos y disminuyendo los costos operativos.
• Optimización del Volumen de Inyección: Facilita el cálculo del volumen de inyección óptimo para alcanzar la sensibilidad deseada y evitar la sobrecarga de la columna.

Pasos para Calcular el Volumen de la Columna HPLC

1. Determinación del Diámetro Interno (DI) de la Columna

El diámetro interno es un parámetro crítico que afecta el volumen, la caída de presión y la eficiencia.

• Inspección Visual: El método menos preciso, útil solo para estimaciones.
• Medición con Calibrador (Vernier): Más preciso que la inspección visual, adecuado para diámetros mayores a 1.0 mm.
• Interferometría: Un método de alta precisión, ideal para diámetros inferiores a 1.0 mm.

Un pequeño error en la medición del diámetro puede resultar en un gran error en el volumen calculado (ej., un error del 1% en la medición del diámetro dará como resultado un error del 2% en el volumen calculado).

2. Cálculo del Volumen Teórico de la Columna

Una vez determinado el diámetro interno, el volumen teórico se calcula con la fórmula de un cilindro:

V = πr^2h

Donde:

• V es el volumen de la columna (mL)
• r es el radio interno de la columna (mm)
• h es la altura (longitud) de la columna (mm)
• π es la constante matemática pi (aproximadamente 3.14)

Este volumen teórico debe ser corregido para reflejar el volumen efectivo.

3. Corrección de la Porosidad del Material de Empaque

El material de relleno de la columna es poroso, lo que afecta el volumen efectivo. El factor de corrección de porosidad se aplica para tener en cuenta el volumen ocupado por los poros:

V'' = V / (1 - porosidad)

Donde:

• V'' es el volumen de columna corregido por porosidad (mL)
• V es el volumen teórico de la columna (mL)
• porosidad es la porosidad del material de relleno (adimensional), usualmente proporcionada por el fabricante o determinada experimentalmente.

4. Corrección del Volumen de Frita del Extremo de la Columna

Las fritas de los extremos ocupan una parte significativa del volumen de la columna. Este volumen debe restarse:

V''' = V'' - Vfrit

Donde:

• V''' es el volumen de columna final corregido (mL)
• V'' es el volumen de columna corregido por porosidad (mL)
• Vfrit es el volumen ocupado por las fritas finales (mL), que puede estimarse por las especificaciones del fabricante o experimentalmente.

5. Verificación del Volumen de la Columna Calculado

Es fundamental verificar la precisión del volumen calculado:

• Comparación con la Especificación del Fabricante: Si el volumen calculado difiere significativamente de las especificaciones, podría indicar un problema con la columna o las mediciones.
• Verificación del Empaquetamiento de Columnas: Mida el tiempo de retención de una muestra conocida y compárelo con las especificaciones del fabricante. Una diferencia significativa podría señalar un problema con la columna o su empaquetamiento.

Se recomienda realizar verificaciones periódicas del volumen de la columna para asegurar un funcionamiento correcto y una alta precisión en los análisis.

Conclusión

La comprensión profunda de los componentes de HPLC, especialmente la columna, es vital para la obtención de resultados precisos y reproducibles. Desde la función esencial de la fase móvil hasta los intrincados procesos de regeneración y los detallados cálculos del volumen de la columna, cada aspecto contribuye a la optimización de los métodos cromatográficos. El mantenimiento preventivo, la correcta preparación de las fases móviles y la atención a los detalles en el manejo de las columnas no solo prolongan su vida útil, sino que también aseguran la integridad de los datos analíticos. Al dominar estos conceptos, los profesionales pueden enfrentar con confianza los desafíos de la cromatografía, garantizando la eficiencia y fiabilidad en cada análisis.
