El Capilar en Refrigeración: Un Héroe Silencioso

En el vasto y complejo mundo de la refrigeración, existen componentes que, a pesar de su tamaño modesto, desempeñan funciones absolutamente críticas para el correcto funcionamiento de los sistemas. Uno de estos elementos, a menudo subestimado pero indispensable, es el tubo capilar. Este delgado conducto, presente en una amplia gama de equipos de refrigeración doméstica y comercial ligera, actúa como el cerebro de la expansión del refrigerante, marcando la diferencia entre un sistema eficiente y uno que apenas cumple su propósito.

El tubo capilar es un dispositivo de expansión fundamental en sistemas de refrigeración de tamaño pequeño a mediano, abarcando desde el aire acondicionado residencial y los refrigeradores domésticos hasta las vitrinas de refrigeración de media temperatura comercial y los enfriadores de botellones. Su presencia es sinónimo de simplicidad, fiabilidad y un control preciso del flujo de refrigerante, elementos esenciales para el enfriamiento efectivo.

¿Qué es un Tubo Capilar en Refrigeración?

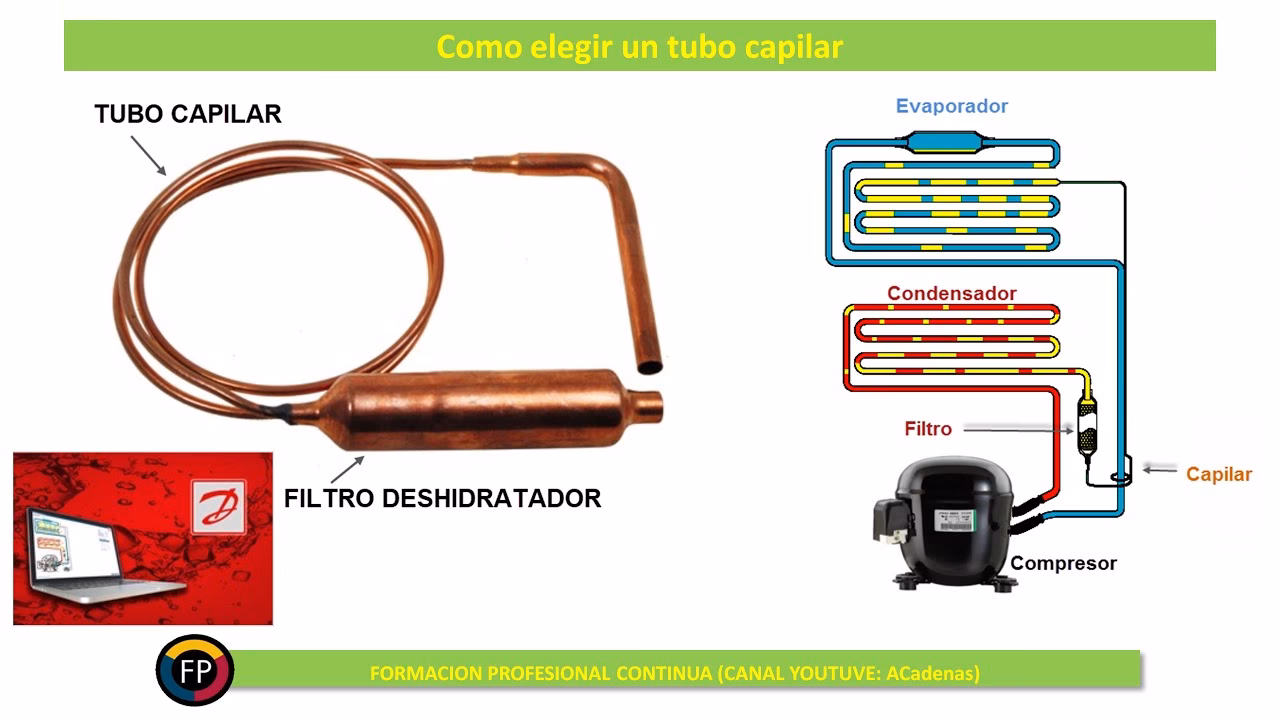

Los tubos capilares son esencialmente tubos delgados y alargados con un diámetro interno muy reducido. Fabricados comúnmente de cobre o acero inoxidable, su diseño simple esconde una ingeniería precisa. En el contexto de un sistema de refrigeración, el capilar se ubica estratégicamente entre el condensador, donde el refrigerante disipa calor y se licúa, y el evaporador, donde absorbe calor y se vaporiza para producir el efecto de enfriamiento. Sus dimensiones típicas varían de 1 a 6 metros de largo y de 0.5 a 2 milímetros de diámetro interno, parámetros que se seleccionan meticulosamente en función de la capacidad del compresor y la temperatura deseada del sistema.

A diferencia de las válvulas de expansión termostáticas, que son componentes más complejos y ajustables, el tubo capilar es un dispositivo de expansión fijo. Esto significa que una vez instalado, su resistencia al flujo es constante, lo que lo hace ideal para sistemas donde las condiciones de operación varían poco y se busca una solución económica y de bajo mantenimiento. Su simplicidad estructural se traduce en una mayor durabilidad y una menor probabilidad de fallas mecánicas.

La Doble Función Vital del Tubo Capilar

La importancia del tubo capilar radica en las dos tareas cruciales que desempeña simultáneamente dentro del ciclo de refrigeración. Ambas funciones son interdependientes y vitales para que el sistema opere con la máxima eficiencia y capacidad de enfriamiento.

1. Reducción de la Presión del Refrigerante

La primera y quizás la más obvia función del capilar es reducir drásticamente la presión del refrigerante líquido. El refrigerante sale del condensador a alta presión y temperatura, habiendo liberado su calor al ambiente. Para que este refrigerante pueda absorber calor eficientemente en el evaporador, necesita expandirse y evaporarse a una temperatura mucho más baja. Esta expansión requiere una caída significativa de presión.

El tubo capilar, con su diámetro interno diminuto y su longitud considerable, crea una resistencia al flujo que provoca esta caída de presión. A medida que el refrigerante líquido de alta presión se fuerza a través del estrecho conducto, su presión disminuye considerablemente. Esta descompresión es lo que permite que el refrigerante llegue al evaporador a una presión y temperatura lo suficientemente bajas como para absorber calor del espacio a enfriar, evaporándose y produciendo el efecto de enfriamiento deseado.

2. Regulación del Flujo Másico del Refrigerante

La segunda función, igualmente crítica, es la regulación del flujo másico, es decir, la cantidad de refrigerante líquido que se permite pasar hacia el evaporador en un tiempo determinado. Un flujo correcto es esencial para asegurar que el evaporador reciba la cantidad óptima de refrigerante necesaria para una evaporación completa y eficiente, sin sobrecargarlo ni dejarlo con una carga insuficiente.

El capilar actúa como un estrangulador, controlando con precisión cuánto refrigerante llega al evaporador. Este control es crucial porque si el flujo es demasiado alto, el evaporador podría inundarse con líquido, y si es demasiado bajo, el evaporador no se utilizaría completamente. La longitud y el diámetro del capilar determinan esta resistencia al flujo y, por ende, la cantidad de refrigerante que pasa por unidad de tiempo. Un equilibrio perfecto en este flujo es lo que permite que el sistema mantenga una capacidad de enfriamiento consistente y un rendimiento óptimo.

Impacto de una Selección Incorrecta o Mal Funcionamiento

La eficiencia de un sistema de refrigeración con tubo capilar depende en gran medida de su correcta selección y de un funcionamiento sin impedimentos. Cualquier desviación de las condiciones ideales puede tener consecuencias negativas significativas en el rendimiento del equipo.

Consecuencias de un Flujo Ineficiente

• Bajo enfriamiento y recalentamiento del compresor: Si el vapor refrigerante no se convierte completamente en líquido antes de entrar al capilar, o si el flujo másico es reducido por cualquier motivo, el evaporador no recibirá suficiente refrigerante. Esto resultará en un bajo enfriamiento del espacio y un posible recalentamiento del refrigerante que retorna al compresor, lo que puede causar daños a largo plazo en este componente vital.
• Aumento de presión y temperatura en el condensador: Un exceso de refrigerante acumulado en el condensador, a menudo debido a un capilar demasiado restrictivo o una carga excesiva, provocará un aumento de la presión y la temperatura en el condensador. Esto no solo reduce la capacidad de enfriamiento del evaporador, sino que también sobrecarga el compresor, disminuyendo su eficiencia y vida útil.
• Retorno de líquido al compresor: En los casos más graves de flujo inadecuado, especialmente por una carga excesiva, el refrigerante podría no evaporarse completamente en el evaporador y regresar al compresor en estado líquido. Esto es extremadamente peligroso, ya que los compresores están diseñados para manejar vapor, no líquido, y el impacto del líquido puede causar daños mecánicos severos, como la rotura de válvulas o bielas.

Factores que Afectan el Rendimiento del Capilar

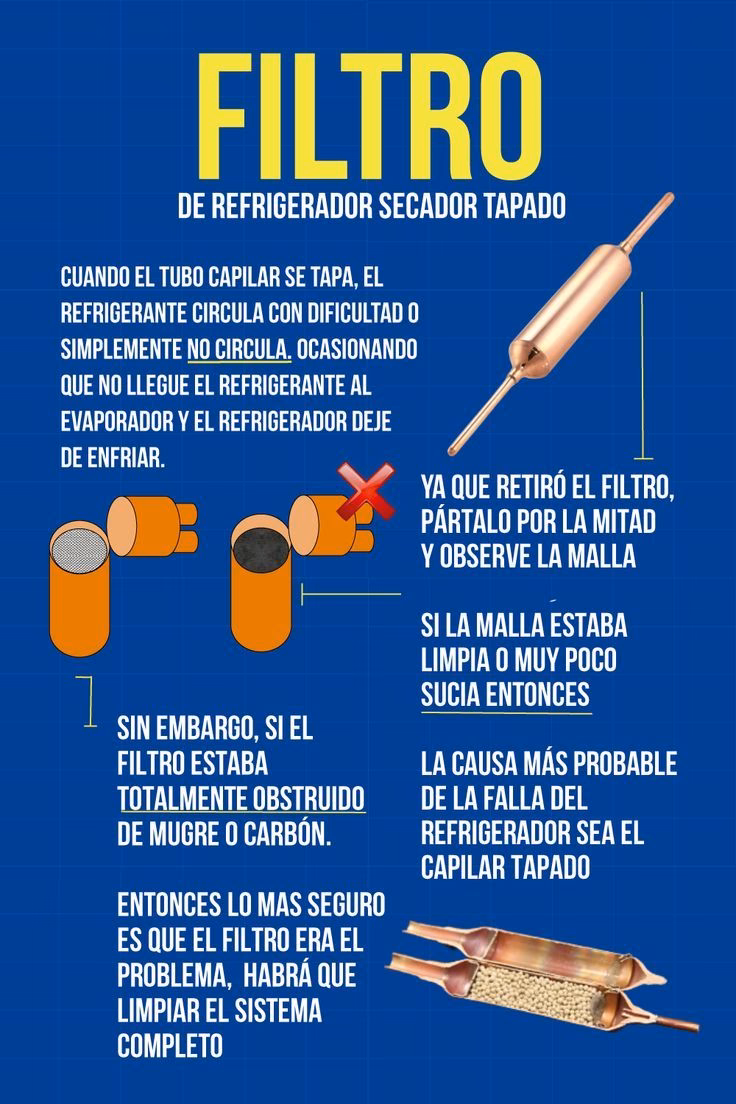

La presencia de contaminantes es uno de los mayores enemigos del tubo capilar. La humedad dentro del sistema, residuos sólidos (como partículas metálicas o suciedad) o un tubo capilar obstruido o doblado pueden ocasionar variaciones drásticas en el flujo de refrigerante. Esto se traduce directamente en un bajo desempeño del equipo, lo que subraya la importancia de un manejo cuidadoso del capilar durante la instalación y el mantenimiento. Es crucial que los tubos capilares se mantengan tapados hasta el momento de su uso para evitar la entrada de suciedad o humedad, y que se manipulen con delicadeza para prevenir dobleces o kinks que puedan alterar su diámetro interno y, por ende, su resistencia al flujo.

Además, las variaciones significativas de temperatura de condensación o cambios drásticos en la carga térmica del sistema pueden reducir la eficiencia de un capilar que fue diseñado para condiciones de operación específicas. Aunque el capilar es un componente fijo, su rendimiento óptimo se logra cuando las condiciones se mantienen dentro de un rango para el cual fue seleccionado.

La Carga de Refrigerante: Un Equilibrio Delicado

La cantidad de refrigerante en un sistema con tubo capilar es extremadamente importante. Dado que el capilar no se ajusta a las variaciones de carga, una carga incorrecta puede desequilibrar todo el sistema.

• Carga Insuficiente de Refrigerante: Si el sistema tiene una carga insuficiente de refrigerante, el capilar no podrá mantener un flujo constante y adecuado hacia el evaporador. Esto resultará en una utilización parcial del evaporador, lo que significa que solo una parte de sus serpentines se enfriará eficazmente. La consecuencia directa es una menor capacidad de refrigeración, un enfriamiento deficiente y un consumo energético ineficiente.
• Carga Excesiva de Refrigerante: Por otro lado, una carga excesiva de refrigerante es igualmente perjudicial. Con demasiado refrigerante en el sistema, la presión en el condensador se elevará significativamente. Esto no solo sobrecargará la función del compresor, forzándolo a trabajar más duro y consumir más energía, sino que también bajará la capacidad del condensador para disipar calor. Como se mencionó anteriormente, el peor escenario es que el refrigerante pueda llegar líquido al compresor, lo que inevitablemente causará daños graves y costosas reparaciones.

Consideraciones de Refrigerantes y Selección del Capilar

La elección del refrigerante también influye en las dimensiones del capilar necesario. Diferentes refrigerantes tienen propiedades termodinámicas distintas, lo que afecta su efecto de refrigeración y el flujo másico requerido para una capacidad dada. Esto es vital para ingenieros y técnicos al diseñar o reparar sistemas.

A continuación, se presenta una tabla comparativa que ilustra cómo el tipo de refrigerante puede influir en las dimensiones del tubo capilar, basándose en la necesidad de mantener un flujo másico adecuado para una capacidad de enfriamiento específica:

Esta tabla destaca que, debido a las mejores propiedades de transferencia de calor y efecto de refrigeración de los refrigerantes modernos como el R134a y el R404A en comparación con sus predecesores (R12 y R502), se requiere un flujo másico menor para lograr la misma capacidad de enfriamiento. Esto se traduce en la necesidad de capilares con diámetros internos ligeramente menores o longitudes mayores para restringir adecuadamente el flujo y asegurar la eficiencia del sistema.

Más Allá de la Refrigeración: La Acción Capilar

Es importante distinguir la "función" del capilar en refrigeración de la "acción capilar" como fenómeno físico. La acción capilar es un fenómeno natural donde un líquido asciende o desciende en un tubo estrecho (capilar) debido a la interacción de las fuerzas de cohesión (entre las moléculas del líquido) y adhesión (entre el líquido y las paredes del tubo). Es el principio detrás de cómo el agua sube por las plantas o cómo la tinta fluye en una pluma.

Aunque el tubo en sí se llama "capilar" por su pequeño diámetro que permite la acción capilar, en los sistemas de refrigeración, su función principal no es hacer que el refrigerante suba por sí solo, sino generar una caída de presión y regular el flujo. Sin embargo, la propiedad física de su diámetro estrecho es lo que permite que se genere la resistencia necesaria para cumplir su rol esencial.

Ventajas del Uso de Tubos Capilares

A pesar de su simplicidad, los tubos capilares ofrecen varias ventajas que los hacen la opción preferida para muchos sistemas de refrigeración pequeños:

• Bajo costo: Son económicos de fabricar y, por lo tanto, reducen el costo total del sistema.
• Simplicidad: No tienen partes móviles, lo que minimiza la necesidad de mantenimiento y reduce las probabilidades de fallas mecánicas.
• Fiabilidad: Su diseño simple los hace inherentemente robustos y duraderos.
• No requieren energía externa: Operan pasivamente, sin necesidad de alimentación eléctrica o controles adicionales.
• Diseño compacto: Su pequeño tamaño permite que se integren fácilmente en equipos donde el espacio es limitado.

Preguntas Frecuentes sobre el Tubo Capilar

¿Por qué se usa un capilar en lugar de una válvula de expansión termostática?

Se utiliza un capilar en sistemas pequeños debido a su bajo costo, simplicidad y fiabilidad. No tiene partes móviles, lo que reduce las posibilidades de falla y no requiere ajustes. Las válvulas de expansión termostáticas son más complejas, costosas y se usan en sistemas más grandes donde las cargas térmicas varían mucho y se necesita un control más preciso y adaptable.

¿Cómo se selecciona el capilar adecuado para un sistema?

La selección del capilar es un proceso crítico que se basa en la capacidad de enfriamiento del compresor, el tipo de refrigerante, la temperatura de evaporación deseada y la temperatura de condensación. Se utilizan tablas de selección proporcionadas por los fabricantes o cálculos específicos para determinar la longitud y el diámetro óptimos que permitan un flujo másico adecuado y una caída de presión eficiente.

¿Qué sucede si el capilar está demasiado largo o demasiado corto?

Si el capilar es demasiado largo, ofrecerá una resistencia excesiva al flujo, lo que resultará en una presión de evaporación muy baja y una capacidad de enfriamiento reducida. Esto puede llevar a un enfriamiento insuficiente. Si el capilar es demasiado corto, ofrecerá poca resistencia, lo que permitirá un flujo excesivo de refrigerante. Esto puede causar que el refrigerante retorne en estado líquido al compresor, dañándolo, y también puede elevar la presión en el evaporador, disminuyendo la capacidad de enfriamiento.

¿Puede repararse un capilar obstruido?

Generalmente, no. Un capilar obstruido (por humedad congelada, suciedad o aceite) o doblado de forma severa es muy difícil de limpiar o reparar eficazmente debido a su pequeño diámetro. La práctica común y recomendada es reemplazar el tubo capilar por uno nuevo de las mismas especificaciones para asegurar el correcto funcionamiento del sistema.

¿Afecta la humedad al capilar?

Sí, la humedad es uno de los contaminantes más dañinos para un sistema de refrigeración, especialmente para el capilar. La humedad puede reaccionar con el refrigerante y el aceite, formando ácidos que corroen el sistema. Más directamente, si la humedad se congela dentro del capilar debido a las bajas temperaturas, puede causar una obstrucción total o parcial, impidiendo el flujo de refrigerante y deteniendo el ciclo de enfriamiento. Por eso es vital realizar un buen vacío al sistema para eliminar toda la humedad antes de cargar el refrigerante.

Conclusión

El tubo capilar, con su diseño simple pero ingenioso, es un componente indispensable en una multitud de sistemas de refrigeración pequeños. Su capacidad para reducir la presión del refrigerante y regular su flujo másico lo convierte en un pilar de la eficiencia y el rendimiento. La correcta selección de sus dimensiones, un manejo cuidadoso durante la instalación y el mantenimiento, y una carga precisa de refrigerante son fundamentales para asegurar que estos sistemas trabajen de manera óptima y prolonguen su vida útil. Entender la función de este héroe silencioso nos permite apreciar la complejidad y la precisión que se esconden detrás del aparentemente simple acto de enfriar.
