Entendiendo el Tubo Capilar: Dimensiones y Función

El mundo que nos rodea está lleno de fenómenos fascinantes, muchos de los cuales pasan desapercibidos en nuestra vida cotidiana. Uno de estos es la capilaridad, una propiedad de los fluidos que permite que se muevan a través de espacios estrechos, desafiando la gravedad. Este principio, aunque abstracto, tiene aplicaciones prácticas inmensas, siendo una de las más cruciales el uso del tubo capilar en sistemas de refrigeración. Este pequeño pero poderoso componente es fundamental para el funcionamiento eficiente de nuestros refrigeradores y aires acondicionados. Comprender cómo se calcula su tamaño y longitud es vital para garantizar el rendimiento óptimo de estos equipos, evitando fallos y optimizando el consumo energético. Acompáñanos en este recorrido para desentrañar la ciencia detrás de los tubos capilares, desde sus fundamentos teóricos hasta sus implicaciones prácticas en la tecnología.

La Capilaridad: Un Fenómeno Fundamental en la Naturaleza y la Ingeniería

La capilaridad es un fenómeno físico que describe la capacidad de un líquido para fluir en espacios estrechos, como un tubo delgado (capilar), en contra de fuerzas externas como la gravedad. Este comportamiento se debe a la combinación de dos fuerzas principales: la tensión superficial del líquido, que es la fuerza cohesiva entre sus moléculas en la superficie, y las fuerzas de adhesión entre el líquido y las paredes del tubo. Cuando las fuerzas de adhesión son mayores que las de cohesión (como en el agua y el vidrio), el líquido asciende; si las fuerzas de cohesión dominan (como en el mercurio), el líquido desciende.

En el corazón de la capilaridad se encuentra un concepto clave: la longitud capilar (λc). Esta magnitud es una medida intrínseca de la interacción entre la tensión superficial de un líquido y la fuerza de la gravedad, y define la escala a la que la tensión superficial es comparable a las fuerzas gravitatorias. Es el punto de equilibrio donde la presión de Laplace, generada por la curvatura de la superficie del líquido, se iguala con la presión hidrostática debida a la gravedad.

La investigación sobre la capilaridad se remonta a figuras históricas como Leonardo da Vinci. Sin embargo, fueron Thomas Young y Pierre Laplace a principios del siglo XIX quienes sentaron las bases matemáticas al comprender que la tensión superficial surgía de las fuerzas cohesivas y que la forma de la superficie de un líquido reflejaba el corto alcance de estas fuerzas. De sus trabajos independientes, especialmente de Laplace en 1806, surgió la ecuación de presión de Laplace y, con ella, la constante capilar de Laplace, que hoy conocemos como longitud capilar. Posteriormente, James Jurin cuantificó esta relación en 1719 con su ley, que describe la altura máxima que un líquido puede alcanzar en un tubo capilar en relación inversa a su diámetro.

Desentrañando la Longitud Capilar: Teoría y Práctica

Para comprender cómo se calcula la longitud de un tubo capilar, primero debemos sumergirnos en la definición teórica de la longitud capilar (λc), que es fundamental en la física de fluidos. Este valor representa la escala característica a la que la tensión superficial y la gravedad se equilibran. Es decir, si un objeto o una gota de líquido tiene un tamaño comparable o menor que la longitud capilar, las fuerzas de tensión superficial dominarán su comportamiento. Si es significativamente mayor, la gravedad tomará el control.

Cálculo Teórico de la Longitud Capilar

La longitud capilar se puede derivar teóricamente imaginando una pequeña gota de líquido esférica en el punto donde la tensión superficial se equilibra con la gravedad. La presión de Laplace (Pγ), debida a la tensión superficial, se define como:

Pγ = 2γ / λc

Donde γ es la tensión superficial del líquido. La presión hidrostática (Ph), debida a la gravedad de una columna de líquido, se da por:

Ph = ρgh = 2ρgλc

Donde ρ es la densidad del líquido, g es la aceleración gravitatoria, y h es la altura de la gota. Al igualar ambas presiones (Pγ = Ph), obtenemos la fórmula para la longitud capilar:

λc = √(γ / (ρg))

Esta fórmula nos muestra que la longitud capilar es directamente proporcional a la raíz cuadrada de la tensión superficial e inversamente proporcional a la raíz cuadrada de la densidad del líquido y la aceleración de la gravedad. Es un valor intrínseco del par líquido-gas, influenciado por la gravedad.

Relación con el Número de Eötvös o Bond

La longitud capilar está intrínsecamente relacionada con el número de Eötvös (Bo), también conocido como número de Bond en la literatura reciente. Este número adimensional representa la relación entre las fuerzas gravitatorias y las fuerzas de tensión superficial de un líquido. Se define como:

Bo = (Δρ * g * L^2) / γ

Donde Δρ es la diferencia de densidad entre las fases, g es la aceleración gravitatoria, L es una longitud característica (normalmente el radio de curvatura de un líquido) y γ es la tensión superficial. Reorganizando esta ecuación, se puede expresar el número de Bond en términos de la longitud capilar:

Bo = (L / λc)^2

Si el número de Bond es igual a 1, entonces la longitud característica (L) es igual a la longitud capilar (λc). Esto significa que, a esta escala, las fuerzas de gravedad y tensión superficial tienen una magnitud comparable.

Determinación Experimental y Ley de Jurin

Experimentalmente, la longitud capilar se puede determinar a través de diversos fenómenos. Uno de los métodos más comunes se centra en la acción capilar, específicamente la Ley de Jurin. Esta ley establece que la altura máxima que un líquido puede alcanzar en un tubo capilar es inversamente proporcional al diámetro del tubo. Se puede ilustrar matemáticamente durante el ascenso capilar, un experimento tradicional que mide la altura de un líquido en un tubo capilar. Cuando un tubo capilar se inserta en un líquido, este ascenderá o descenderá debido a un desequilibrio de presión. La altura característica (h) es la distancia desde la parte inferior del menisco hasta la base, y se logra cuando la presión de Laplace y la presión debida a la gravedad se equilibran. Reorganizando la ecuación, la longitud capilar puede expresarse como:

λc^2 = (hr) / (2cosθ)

Donde h es la altura del líquido, r es el radio del tubo capilar y θ es el ángulo de contacto. El ángulo de contacto se define como el ángulo formado por la intersección de la interfaz líquido-sólido y la interfaz líquido-vapor. Un ángulo de contacto de θ = 0 (mojado perfecto) simplifica la ecuación a:

λc^2 = (hr) / 2

Esta propiedad es utilizada por los físicos para estimar la altura que un líquido alcanzará en un tubo capilar de radio conocido sin necesidad de un experimento directo.

La Gota Sésil y la Longitud Capilar

Otra forma de visualizar la influencia de la longitud capilar es a través de la forma de una gota sésil (una gota que descansa sobre una superficie). La forma de una gota sésil es directamente proporcional a si su radio es mayor o menor que la longitud capilar. Las microgotas, que tienen un radio más pequeño que la longitud capilar, están dominadas únicamente por la tensión superficial, adoptando una forma de casquete esférico casi perfecto. Por el contrario, si una gota tiene un radio mayor que la longitud capilar, se las conoce como macrogotas, y las fuerzas gravitatorias dominarán, haciendo que la gota se 'aplanen' y su altura se reduzca.

La Longitud Capilar en la Naturaleza: El Caso de las Burbujas

Incluso en fenómenos cotidianos como las burbujas de jabón, la longitud capilar juega un papel crucial. El tamaño de las burbujas está limitado por este concepto. Al igual que una gota, las burbujas son redondas debido a que las fuerzas cohesivas tiran de sus moléculas hacia la agrupación más compacta posible: una esfera. Sin embargo, debido al aire atrapado en su interior, la presión dentro de la burbuja es mayor que la exterior, lo que evita que el área de la superficie se reduzca a cero y la burbuja colapse. La diferencia de presión para una burbuja de jabón, que tiene dos superficies límite (interna y externa), se calcula como:

ΔP = 4γ / R

Donde R es el radio de la burbuja. La longitud capilar contribuye a un límite fisicoquímico que dicta el tamaño máximo que puede alcanzar una burbuja de jabón. La relación se puede expresar como:

R = γ / (Δρge₀) = λc² / e₀

Donde e₀ es el espesor de la película de la burbuja. Esto demuestra cómo la longitud capilar es un factor determinante en la estabilidad y el tamaño de las burbujas en la naturaleza.

El Tubo Capilar en Sistemas de Refrigeración: Un Componente Vital

Más allá de la física teórica y los fenómenos naturales, los tubos capilares tienen una aplicación práctica indispensable en la ingeniería moderna, especialmente en los sistemas de refrigeración y aire acondicionado de pequeña escala. Actúan como dispositivos de expansión en equipos como refrigeradores domésticos, aires acondicionados residenciales, vitrinas de refrigeración comercial de media temperatura y enfriadores de botellón.

La función principal del tubo capilar es doble y crítica para el ciclo de refrigeración:

1. Reducir la presión del refrigerante líquido: El refrigerante, que sale del condensador a alta presión y temperatura, debe expandirse antes de entrar al evaporador. El capilar proporciona una resistencia al flujo, causando una caída significativa de presión.
2. Regular el flujo másico del refrigerante: Controla la cantidad (masa) de refrigerante líquido que llega al evaporador por unidad de tiempo. Un flujo adecuado asegura el efecto de enfriamiento deseado y evita la sobrecarga o insuficiencia del evaporador.

Los refrigerantes comunes como R22, R404A, R502 y R134a, entre otros, transitan por este componente. Las dimensiones más comunes de los capilares varían generalmente de 1 a 6 metros de largo y de 0.5 a 2 mm de diámetro. Sin embargo, estas medidas no son arbitrarias; deben seleccionarse con precisión de acuerdo con la capacidad específica del compresor y las temperaturas de operación del sistema.

¿Cómo Determinar la Longitud y Diámetro de un Capilar en Refrigeración?

La selección precisa de la longitud y el diámetro interno del tubo capilar es uno de los pasos más importantes en el diseño y mantenimiento de un sistema de refrigeración. Un capilar bien definido asegura que el sistema trabaje de manera eficiente y con una buena capacidad de enfriamiento. Por el contrario, un dimensionamiento incorrecto puede llevar a una serie de problemas operativos y reducir drásticamente el rendimiento del equipo.

Consecuencias de un Dimensionamiento Incorrecto

El equilibrio del sistema de refrigeración es delicado. Si el vapor refrigerante no se convierte completamente en líquido antes de pasar por el capilar, el flujo másico se reducirá. Esto resultará en un bajo enfriamiento en el evaporador y un recalentamiento del refrigerante que llega al compresor, lo cual puede ser perjudicial para su vida útil. Por otro lado, un exceso de refrigerante acumulado en el condensador debido a un capilar demasiado restrictivo o demasiado largo hará que la presión y la temperatura en el condensador aumenten, disminuyendo la capacidad de enfriamiento en el evaporador y forzando al compresor a trabajar más.

Aquí se presenta una tabla comparativa de las consecuencias de un capilar mal dimensionado o dañado:

Factores que Afectan el Rendimiento del Capilar

La presencia de humedad dentro del sistema, residuos sólidos o un tubo capilar obstruido o doblado pueden ocasionar variaciones en el flujo del refrigerante, lo que se traduce en un bajo desempeño del equipo. Por esta razón, se debe tener sumo cuidado en el manejo del capilar durante la instalación o el mantenimiento. Es crucial que los extremos de los tubos estén siempre tapados y que los tapones solo se retiren justo antes de su uso para evitar la entrada de contaminantes. Las dimensiones del capilar deben ajustarse a la operación específica del sistema; cualquier variación significativa en la temperatura de condensación o en la carga térmica del sistema reducirá su eficiencia si el capilar no está correctamente dimensionado para esas condiciones.

Consideraciones sobre la Carga de Refrigerante

La cantidad de refrigerante en el sistema es otro factor crítico que interactúa directamente con el capilar. Una carga incorrecta de refrigerante puede simular o exacerbar problemas de dimensionamiento del capilar:

• Carga insuficiente de refrigerante: Esto provocará que el evaporador se utilice solo parcialmente, resultando en una menor capacidad de refrigeración. El sistema no podrá absorber suficiente calor del espacio a enfriar.
• Carga de refrigerante excesiva: La presión en el condensador se elevará significativamente, sobrecargando la función del compresor y disminuyendo la capacidad del condensador para disipar calor. En los casos más severos, el refrigerante podría llegar en estado líquido al compresor, causando daños irreparables debido a la incompresibilidad del líquido.

Dimensionamiento según el Tipo de Refrigerante

Los diferentes tipos de refrigerantes poseen propiedades termodinámicas distintas, lo que influye directamente en las dimensiones requeridas para el capilar:

• Para sistemas que trabajan con R134a: Este refrigerante posee un efecto de refrigeración superior al R12. Para una determinada capacidad de enfriamiento, se requiere un flujo másico reducido de R134a. Como resultado, el capilar necesario para un sistema con R134a suele tener un diámetro interno menor o ser entre un 10% y un 20% más largo que el capilar que se usaría para un sistema similar con R12.
• Para sistemas con refrigerante R404A: El R404A también ofrece un efecto de refrigeración superior al R502. Por lo tanto, el flujo másico requerido para una capacidad dada es menor. En consecuencia, el capilar para R404A necesita aumentar su longitud hasta un 15% en comparación con el R502, manteniendo generalmente el mismo diámetro.

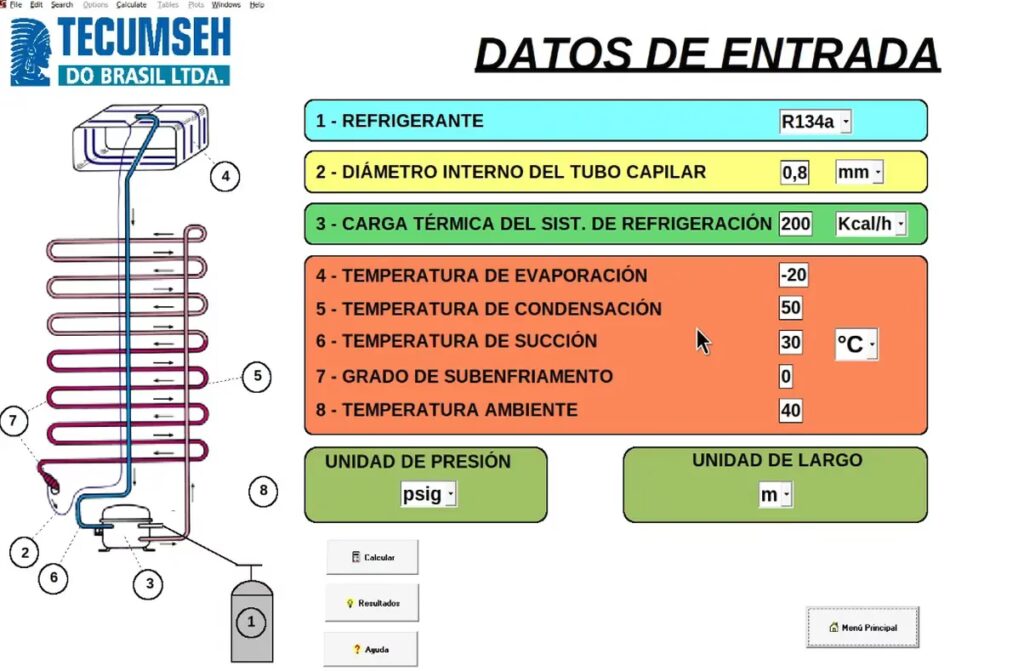

Aunque existen tablas y herramientas de cálculo específicas para la selección de capilares basadas en la capacidad del compresor, el tipo de refrigerante y las temperaturas de operación, la información proporcionada no incluye estas tablas detalladas. En la práctica, los técnicos suelen referirse a manuales de buenas prácticas o software especializado para realizar estos cálculos con precisión.

Preguntas Frecuentes sobre Tubos Capilares

¿Qué es la longitud capilar en términos generales?

La longitud capilar (λc) es una propiedad física que describe la escala a la que las fuerzas de tensión superficial de un líquido son tan significativas como las fuerzas de gravedad. Es un valor intrínseco del líquido y su entorno gravitacional, que determina si la forma de una gota o la altura de ascenso en un tubo delgado estará dominada por la tensión superficial o por la gravedad.

¿Por qué es tan importante el tubo capilar en un refrigerador?

El tubo capilar es vital en un refrigerador porque actúa como el dispositivo de expansión. Su función principal es reducir la presión del refrigerante líquido que sale del condensador y regular con precisión el flujo másico de refrigerante que entra al evaporador. Este proceso de expansión es esencial para que el refrigerante pueda absorber calor eficientemente en el evaporador y generar el efecto de enfriamiento deseado.

¿Qué sucede si el capilar es demasiado largo o demasiado corto para mi sistema de refrigeración?

Si el capilar es demasiado largo o su diámetro es muy pequeño, restringirá excesivamente el flujo de refrigerante, lo que resultará en una baja capacidad de enfriamiento y una alta presión en el condensador. Si es demasiado corto o su diámetro es muy grande, permitirá un flujo excesivo, lo que puede llevar a que el refrigerante líquido llegue al compresor (causando daños graves) y a un enfriamiento ineficiente.

¿Cómo puedo saber qué longitud y diámetro de capilar usar para mi refrigerador?

La selección del capilar es compleja y depende de varios factores, incluyendo la capacidad del compresor, el tipo de refrigerante (R134a, R404A, etc.), la temperatura ambiente, la temperatura del evaporador y del condensador, y la aplicación específica. Generalmente, se utilizan tablas de selección proporcionadas por los fabricantes de compresores o software de cálculo especializado. No se recomienda el cálculo empírico o la sustitución sin conocimiento técnico, ya que puede dañar el equipo. Siempre es aconsejable consultar con un técnico de refrigeración cualificado.

¿Puede un tubo capilar obstruido o doblado dañar mi equipo?

Absolutamente sí. Un tubo capilar obstruido (por humedad, residuos sólidos o suciedad) o doblado gravemente impedirá o restringirá el flujo adecuado de refrigerante. Esto puede causar una caída severa en la capacidad de enfriamiento, un recalentamiento del compresor (al no retornar suficiente refrigerante frío), y en casos extremos, la falla total del sistema debido a la sobrecarga del compresor o la falta de lubricación.

Conclusión

La longitud capilar es mucho más que una simple fórmula matemática; es un concepto que subyace a fenómenos naturales y es la base de tecnologías cruciales como la refrigeración. Desde la intrincada danza de las moléculas que forman una burbuja hasta el control preciso del flujo de refrigerante en un refrigerador, la capilaridad demuestra la interconexión de la física y la ingeniería.

En el ámbito de la refrigeración, la correcta selección y el manejo adecuado del tubo capilar no son meros detalles técnicos, sino pilares fundamentales para la eficiencia, la durabilidad y la capacidad de enfriamiento de un sistema. Un capilar bien dimensionado garantiza que el refrigerante cumpla su ciclo óptimamente, protegiendo el compresor y maximizando el ahorro energético. Por el contrario, un error en su elección o un descuido en su manipulación pueden llevar a un bajo rendimiento, averías costosas e incluso la inutilización del equipo. Comprender estos principios no solo enriquece nuestro conocimiento, sino que también nos capacita para tomar decisiones informadas sobre el cuidado y mantenimiento de nuestros valiosos sistemas de refrigeración.
