Tubo Capilar: Funcionamiento y Corte Perfecto

En el complejo mundo de la refrigeración, existen componentes que, a pesar de su pequeño tamaño, desempeñan un papel absolutamente crítico para el correcto funcionamiento de sistemas como tu heladera o un aire acondicionado. Uno de estos héroes anónimos es el tubo capilar. Este delgado conducto de cobre es mucho más que un simple tubo; es un dispositivo de expansión que controla el flujo de refrigerante, determinando la eficiencia y el rendimiento de todo el ciclo de enfriamiento. Entender su funcionamiento y, crucialmente, saber cómo manipularlo y cortarlo correctamente, es fundamental para cualquier técnico o entusiasta que desee comprender a fondo los sistemas de refrigeración.

A menudo, cuando un sistema de refrigeración falla o pierde eficiencia, la mirada se dirige hacia el compresor o el evaporador. Sin embargo, el tubo capilar puede ser la causa subyacente de muchos problemas. Su precisión es tan vital que un corte incorrecto o una ligera obstrucción pueden llevar a un rendimiento deficiente, un consumo energético elevado o incluso al fallo prematuro de otros componentes. Por ello, en este artículo, exploraremos en profundidad qué es un tubo capilar, cómo ejerce su magia para enfriar, cómo se integra en el sistema de una heladera y, quizás lo más importante para la intervención práctica, cómo realizar un corte limpio y preciso que garantice la integridad y la eficiencia del sistema.

¿Qué es un Tubo Capilar y Cómo Funciona?

El tubo capilar es, en esencia, un tubo de cobre de diámetro muy pequeño y longitud considerable. Su función principal en un sistema de refrigeración es actuar como un dispositivo de control de flujo y expansión. Imagina una manguera de jardín: si la aprietas con el pulgar, el agua sale con más fuerza y se atomiza. El principio detrás del tubo capilar es similar, pero aplicado a un refrigerante.

Dentro del ciclo de refrigeración, el refrigerante sale del condensador en estado líquido y a alta presión. Al entrar en el tubo capilar, este líquido se ve forzado a pasar por un orificio extremadamente estrecho y a recorrer una longitud considerable. Esta combinación de diámetro reducido y fricción interna provoca una drástica caída de presión. A medida que la presión disminuye, el punto de ebullición del refrigerante también baja. Al salir del tubo capilar y entrar en el evaporador (que está a una presión mucho menor), el refrigerante sufre una rápida evaporación, o lo que se conoce como 'flash gas', transformándose de líquido a una mezcla de líquido y vapor a muy baja temperatura. Este proceso de expansión es el que permite que el refrigerante absorba calor del interior de la heladera, enfriando el aire y los alimentos.

El Rol del Tubo Capilar en la Heladera

En una heladera, el tubo capilar es el elemento clave que conecta la salida del condensador (lado de alta presión) con la entrada del evaporador (lado de baja presión). A diferencia de las válvulas de expansión termostáticas (VET) utilizadas en sistemas más grandes, el tubo capilar es un dispositivo de expansión fijo. Esto significa que su longitud y diámetro están diseñados específicamente para una carga de refrigerante y un compresor determinados, proporcionando un flujo constante.

Su simplicidad y bajo costo lo hacen ideal para electrodomésticos. Sin embargo, esta misma simplicidad implica que no puede adaptarse a cambios significativos en la carga térmica. La heladera está diseñada para operar dentro de un rango de condiciones bastante estable, lo que hace que el tubo capilar sea una solución eficiente y económica. El compresor bombea el refrigerante a través del condensador, donde disipa calor y se condensa en líquido. Luego, este líquido de alta presión pasa por el tubo capilar, se expande y se enfría drásticamente antes de entrar en el evaporador, donde absorbe el calor del interior de la heladera y se evapora, regresando al compresor para reiniciar el ciclo.

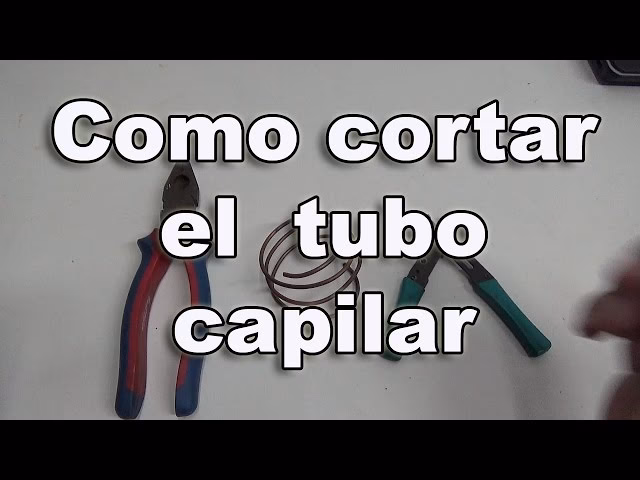

La Importancia de un Corte Preciso: ¿Cómo se Corta un Tubo Capilar?

Cortar un tubo capilar no es tan sencillo como cortar cualquier otro tubo. Dada su función como dispositivo de control de flujo, la precisión milimétrica es de suma importancia. Un corte mal hecho puede tener consecuencias graves para el sistema.

¿Por qué la Precisión es Fundamental?

• Obstrucción del Flujo: Un corte brusco o con herramientas inadecuadas puede generar rebabas internas. Estas pequeñas partículas de cobre pueden desprenderse y viajar con el refrigerante, obstruyendo parcial o totalmente el tubo, reduciendo drásticamente el flujo de refrigerante y, por ende, la capacidad de enfriamiento.
• Deformación del Diámetro Interno: Si el tubo se aplasta o se deforma durante el corte, su diámetro interno se altera. Esto cambia la caída de presión que el tubo está diseñado para generar, afectando la expansión y la evaporación del refrigerante.
• Contaminación del Sistema: Un corte sucio puede introducir pequeñas partículas o humedad al sistema, lo cual es extremadamente perjudicial para el compresor y la eficiencia general.

Herramientas Necesarias para un Corte Perfecto

Para asegurar un corte limpio y sin rebabas, se deben utilizar herramientas específicas y adecuadas:

• Cortador de Tubo Capilar Específico: Estas son herramientas pequeñas, similares a los cortatubos convencionales, pero diseñadas para diámetros muy pequeños. Tienen una rueda de corte muy fina y un mecanismo que evita aplastar el tubo. Son la opción más recomendada.
• Pinzas de Joyero o Cortacables Finos (con extrema precaución): En ausencia de un cortador específico, algunos técnicos utilizan pinzas de joyero muy afiladas. La técnica consiste en marcar el tubo con un ligero pellizco y luego, con mucho cuidado, doblar el tubo suavemente hasta que se fracture en el punto marcado. ¡Esto requiere mucha habilidad y es propenso a errores y rebabas! No es la opción ideal para un principiante.
• Cuchilla de Precisión o Bisturí (para raspar y romper): Similar a las pinzas, se puede usar una cuchilla muy afilada para raspar suavemente la superficie del tubo en el punto de corte, debilitándolo. Luego, se dobla el tubo con cuidado para que se fracture. De nuevo, esta técnica es delicada y puede generar rebabas si no se hace correctamente.

Pasos para Cortar un Tubo Capilar de Manera Segura y Efectiva

1. Preparación: Asegúrate de que el tubo esté limpio y libre de suciedad o grasa. Identifica el punto exacto donde necesitas cortar. Mide con precisión la longitud deseada.
2. Selección de la Herramienta: Utiliza siempre un cortador de tubo capilar si tienes acceso a uno. Es la forma más segura y efectiva de evitar problemas.
3. Posicionamiento: Coloca el tubo capilar en el cortador, asegurándote de que la rueda de corte esté exactamente en el punto deseado.
4. Corte Gradual y Suave: Aprieta el cortador suavemente, solo lo suficiente para que la rueda de corte marque el tubo. Gira el cortador alrededor del tubo, aplicando una presión constante y muy ligera. Repite este proceso varias veces, apretando el tornillo de ajuste solo un cuarto de vuelta con cada rotación completa. La idea es que el tubo se fracture limpiamente por el efecto de la rueda de corte, no que se aplaste.
5. Inspección Post-Corte: Una vez cortado, inspecciona cuidadosamente ambos extremos del tubo. Utiliza una lupa si es necesario. Busca cualquier signo de rebabas internas o externas, o cualquier deformación del orificio. El objetivo es un agujero perfectamente redondo y liso.
6. Eliminación de Rebabas (si es necesario): Si encuentras rebabas, puedes intentar eliminarlas con una aguja fina o un reamer de tubo capilar si tienes uno. Sin embargo, un corte bien hecho con la herramienta adecuada no debería dejar rebabas significativas. Nunca introduzcas objetos que puedan dejar residuos dentro del tubo.

Consecuencias de un Mal Corte o Dimensionamiento Incorrecto

Las implicaciones de un corte deficiente o de un tubo capilar de longitud o diámetro incorrectos son significativas y pueden comprometer seriamente el rendimiento de un sistema de refrigeración:

• Rendimiento de Enfriamiento Deficiente: Si el flujo de refrigerante se restringe (por rebabas, deformación o un tubo demasiado largo/estrecho), la cantidad de refrigerante que llega al evaporador es insuficiente. Esto se traduce en una capacidad de enfriamiento reducida y un compartimento que no alcanza la temperatura deseada.
• Ciclos Cortos del Compresor: Un flujo inadecuado puede hacer que el compresor trabaje más de lo necesario para lograr el enfriamiento, o que se detenga y arranque con demasiada frecuencia (ciclos cortos), lo que aumenta el desgaste y reduce su vida útil.
• Sobrecarga del Compresor: Si el tubo capilar es demasiado corto o de un diámetro excesivo, el refrigerante podría no expandirse lo suficiente en el evaporador, regresando al compresor en estado líquido (lo que se conoce como 'slugging'). El compresor está diseñado para comprimir vapor, no líquido, y esto puede causar daños severos.
• Altas o Bajas Presiones Anormales: Un tubo capilar incorrecto desequilibra las presiones del sistema. Un tubo muy restrictivo causará una presión de succión muy baja y una descarga muy alta. Un tubo poco restrictivo resultará en una presión de succión demasiado alta y una descarga baja.
• Formación de Hielo Excesiva: Un flujo inadecuado puede llevar a que solo una parte del evaporador se enfríe correctamente, lo que puede causar una acumulación excesiva de hielo en esa zona, obstruyendo el flujo de aire y reduciendo aún más la eficiencia.

Tabla Comparativa: Tubo Capilar vs. Válvula de Expansión Termostática (VET)

Preguntas Frecuentes (FAQs)

¿Cuál es la función principal del tubo capilar en una heladera?

Su función principal es reducir la presión del refrigerante líquido que viene del condensador, permitiendo que se evapore a baja temperatura en el evaporador y absorba el calor del interior de la heladera. Actúa como un dispositivo de expansión fijo que controla el flujo de refrigerante hacia el evaporador.

¿Qué herramientas se recomiendan para cortar un tubo capilar?

La herramienta más recomendada es un cortador de tubo capilar específico, diseñado para diámetros pequeños y para realizar cortes limpios sin deformar el tubo ni dejar rebabas internas. Las pinzas de joyero o cuchillas de precisión pueden usarse con extrema precaución, pero no son ideales para un corte sin errores.

¿Por qué es crucial un corte sin rebabas?

Un corte sin rebabas es crucial porque las rebabas internas pueden desprenderse y obstruir parcial o totalmente el tubo capilar o el sistema de refrigeración, lo que reduciría drásticamente el flujo de refrigerante y la eficiencia de enfriamiento. También pueden dañar el compresor.

¿Se puede reemplazar un tubo capilar por uno de diferente longitud o diámetro?

No, la longitud y el diámetro de un tubo capilar están calculados con precisión para un compresor y un sistema específicos. Reemplazarlo por uno de diferente tamaño sin un cálculo o especificación del fabricante puede desequilibrar el sistema, reducir la eficiencia, sobrecargar el compresor o causar otros problemas graves.

¿Qué indica un tubo capilar obstruido o dañado?

Un tubo capilar obstruido o dañado se manifiesta generalmente con una baja o nula capacidad de enfriamiento, un compresor que funciona continuamente sin lograr la temperatura deseada, presiones de succión extremadamente bajas (incluso en vacío) y una posible formación de hielo en la línea de succión cerca del compresor o en solo una parte del evaporador.

¿Es necesario purgar el sistema después de cortar e instalar un nuevo tubo capilar?

Sí, absolutamente. Siempre que se abre el sistema de refrigeración para realizar un corte, reemplazo o cualquier intervención, es imperativo realizar un vacío profundo y una carga de refrigerante adecuada. Esto elimina la humedad y los gases no condensables que pueden dañar el sistema y reducir su eficiencia.

¿Cómo se determina la longitud y el diámetro correctos de un tubo capilar?

La longitud y el diámetro correctos suelen venir especificados por el fabricante del equipo o el compresor. Para sistemas personalizados o reparaciones mayores, se requieren cálculos complejos basados en la capacidad del compresor, el tipo de refrigerante, la temperatura de evaporación y condensación, y la carga térmica del sistema. Es una tarea para profesionales con conocimientos específicos.

En resumen, el tubo capilar, aunque pequeño y a menudo pasado por alto, es un componente vital en la eficiencia y el rendimiento de tu heladera. Su correcta selección, instalación y, crucialmente, un corte limpio y preciso, son fundamentales para asegurar que tu sistema de refrigeración funcione de manera óptima y prolongue su vida útil. La próxima vez que pienses en el enfriamiento, recuerda el papel silencioso pero poderoso de este delgado tubo de cobre.
