Guía Completa: Tubos Capilares y Soldadura de Tuberías

En el vasto mundo de la ingeniería y el mantenimiento industrial, la eficiencia y la fiabilidad de los sistemas dependen en gran medida de la correcta instalación y el mantenimiento de componentes aparentemente pequeños pero cruciales, como los tubos capilares, y de procesos robustos como la soldadura de tuberías. Ya sea en sistemas de refrigeración domésticos o en gigantescos oleoductos de transmisión, la precisión en la conexión y la calidad en la unión son pilares fundamentales para garantizar un rendimiento óptimo y una larga vida útil. Este artículo explorará en profundidad estos dos componentes vitales, desglosando sus características, métodos de instalación, impacto en el rendimiento y las soluciones a problemas comunes, proporcionando una guía completa para profesionales y entusiastas.

Conexión de Tubos Capilares: Precisión Esencial

La correcta conexión de un tubo capilar es un paso crítico que a menudo se subestima, pero que es fundamental para el funcionamiento sin problemas de cualquier sistema que lo utilice. La precisión es clave para evitar fugas, restricciones de flujo o volúmenes muertos que podrían comprometer la eficiencia del sistema.

Para lograr una conexión óptima, se recomienda seguir un procedimiento meticuloso:

1. Preparación del Tubo Capilar: Inserte el tubo capilar en la funda de tubería (Tubing Sleeve) adecuada. Es crucial asegurarse de que el extremo del tubo capilar quede al ras con el extremo de la funda. Este paso es idéntico si se trabaja con fundas para tuberías de múltiples lúmenes, donde cada lumen debe ser tratado con la misma atención.
2. Ensamblaje con el Accesorio: Una vez que el tubo capilar está dentro de su funda, inserte este conjunto dentro del accesorio. Asegúrese de que el conjunto de tubo y funda se extienda aproximadamente 1/4 de pulgada (6.35 mm) más allá de la punta del accesorio. Esta extensión es vital para una conexión segura y sin obstrucciones.
3. Inserción en el Puerto Receptor: Coloque el accesorio, con el tubo enfundado, en el puerto receptor correspondiente. Es imperativo que el conjunto del tubo enfundado llegue hasta el fondo del puerto ANTES de apretar el accesorio. Este paso garantiza que no haya espacios vacíos o 'volúmenes muertos' que puedan afectar el rendimiento. Cuando se conecta a una unión de volumen muerto cero real, IDEX Health & Science sugiere el uso de un tapón en el puerto opuesto antes de realizar la conexión enfundada, para asegurar la integridad de la unión.
4. Apriete Final: Apriete el accesorio con los dedos. Esto proporciona una sujeción inicial firme sin aplicar fuerza excesiva que pueda dañar el tubo o el puerto.
5. Conexiones de Unión: Para conexiones de unión, el proceso se repite para el segundo lado. Es importante destacar que, para la segunda conexión, el uso de un tapón como se describe en el paso 3 no es necesario; simplemente retire el tapón de la unión y complete la segunda conexión de tubería.

Esta metodología subraya la importancia de la precisión y el ensamblaje cuidadoso para garantizar la integridad y la funcionalidad de los sistemas que dependen de tubos capilares.

El Tubo Capilar en Sistemas de Refrigeración

En el contexto de la refrigeración, el tubo capilar desempeña un papel fundamental como mecanismo de estrangulamiento en los sistemas de enfriadores de agua y refrigeradores. Su simplicidad, bajo precio y flexibilidad de selección lo hacen ampliamente utilizado en pequeños sistemas de enfriamiento.

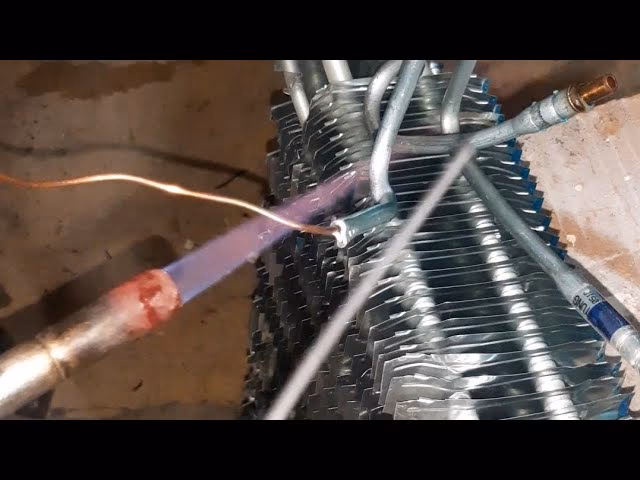

Comúnmente, el tubo capilar para refrigerador se ubica en la parte trasera del aparato, conectado directamente al evaporador. Su función principal es controlar el flujo de refrigerante desde el condensador hacia el evaporador, generando una caída de presión que permite que el refrigerante se evapore y absorba calor del espacio a enfriar.

Impacto de la Longitud del Tubo Capilar en el Rendimiento del Sistema

La longitud del tubo capilar, que generalmente se refiere a tubos delgados de cobre con un diámetro interno de 0.4 a 2.0 mm, tiene un impacto significativo en el rendimiento del sistema de refrigeración. Comprender estas influencias es clave para un diseño y mantenimiento eficientes.

A continuación, se presenta una tabla comparativa que detalla cómo la longitud del capilar afecta varios parámetros operativos:

Claves del Diseño de Sistemas Capilares

El diseño de un sistema con tubo capilar requiere la consideración de varios puntos esenciales para asegurar su eficiencia y durabilidad:

1. Ausencia de Depósito de Líquido: Generalmente, no se utiliza un depósito de líquido en el lado de alta presión. Su uso depende de si el sistema completo necesita operar de una manera específica, como en sistemas de bomba de calor o de apagado y bombeo. Para refrigeradores y aires acondicionados, el diseño original rara vez requiere un depósito de líquido.
2. Separador Gas-Líquido: Es recomendable usar un separador gas-líquido en el tubo de succión. Esto es crucial para los refrigeradores con tuberías de retorno largas, asegurando que la temperatura de retorno se mantenga dentro de los requisitos de diseño. Para los aires acondicionados, la mayoría de los compresores ya incluyen un separador gas-líquido de fábrica. Este componente previene el choque de líquido y la migración de refrigerante cuando la máquina se detiene, ya que el sistema capilar equilibra las presiones de alta y baja.
3. Capacidad del Lado de Alta Presión: El lado de alta presión debe ser capaz de contener todo el refrigerante cargado. Esto es una medida de seguridad para prevenir daños al sistema de tuberías de alta presión y al compresor en caso de que el capilar se bloquee.
4. Consideraciones del Condensador: Bajo condiciones de alta carga del evaporador, el sistema capilar puede retroalimentar al lado del condensador. Por lo tanto, el condensador debe diseñarse considerando si la presión de condensación será demasiado alta en estas condiciones, lo que podría requerir un aumento en el área de transferencia de calor del condensador.
5. Evitar Almacenamiento de Refrigerante Líquido: La tubería entre la salida del condensador y la entrada del capilar no debe almacenar refrigerante líquido. Una teoría sugiere que este refrigerante se evaporará al apagar el compresor, fluyendo al evaporador y llevando calor al espacio refrigerado, afectando el rendimiento. Otra teoría indica que esto retrasa el equilibrio de las presiones de alta y baja, lo que puede causar problemas al reiniciar el compresor de bajo par. Esto se puede mitigar aumentando el retardo de arranque en el control.
6. Filtrado Esencial: La entrada del capilar debe incluir filtros para prevenir bloqueos, especialmente con refrigerantes HFC (como R134A, R404a, R410a) que son más sensibles al agua. En el diseño, se debe añadir un secador.
7. Grado de Subenfriamiento: Es beneficioso que el refrigerante tenga un cierto grado de subenfriamiento antes de entrar al capilar. Esto se puede lograr añadiendo una sección de tubo de subenfriamiento en el evaporador o mediante intercambio de calor con el tubo de succión, minimizando así el 'flash' de gas en el capilar y asegurando un flujo de refrigerante constante. Sin embargo, en condiciones de baja temperatura, un subenfriamiento excesivo puede causar retorno de líquido.

Bloqueo por Hielo en el Capilar: Causas y Soluciones

El fenómeno del "bloqueo por hielo" en el tubo capilar es un problema común en los sistemas de refrigeración, causado principalmente por un tratamiento de vacío deficiente del sistema, un contenido excesivo de agua en el sistema o un exceso de agua en el propio refrigerante. La mayoría de los bloqueos por hielo ocurren en la salida del capilar, donde el refrigerante líquido se expande y se congela debido a la baja temperatura de evaporación.

¿Cómo Estimarlo?

Existen varias formas de identificar un posible bloqueo por hielo:

• Observación de Síntomas: Al encender el compresor, el evaporador se congela y el condensador se calienta. A medida que se forma el bloqueo por hielo, la escarcha del evaporador disminuye, y el compresor funciona con un sonido sordo, sin que el aire frío se expulse en la habitación. Después de detener la máquina, envuelva el tubo capilar a la entrada del evaporador con una toalla caliente varias veces. Si el bloqueo de hielo se derrite, se puede escuchar el sonido del flujo de refrigerante sin obstáculos. Al reiniciar el compresor, el evaporador comienza a congelarse de nuevo.
• Medición de Presión:
  1. Instale una válvula de inspección de tres vías en el tubo de proceso de alimentación del compresor.
  2. Si la baja presión se mantiene en 0 PA después de un período de funcionamiento, el tubo capilar puede estar en un estado de taponamiento semi-sucio. Si está en vacío, puede ser un taponamiento completamente sucio y debe examinarse más a fondo. En este punto, el compresor funciona con un sonido sordo.
  3. Después de detener el compresor, si el equilibrio de presión es muy lento (más de 10 minutos o incluso media hora), indica un taponamiento sucio del capilar. La ubicación del tapón sucio suele estar en la unión del filtro secador y el capilar. Si se corta la conexión del capilar y el filtro secador y el refrigerante se rocía, esto confirma un taponamiento sucio del capilar.

Métodos de Eliminación:

Una vez confirmado el bloqueo por hielo en el capilar, es necesario tomar medidas correctivas:

• Vaciado y Secado del Sistema: Libere el refrigerante del sistema del enfriador de agua y realice un nuevo secado al vacío. Limpie los evaporadores y condensadores, que son las partes principales del sistema de enfriamiento.
• Reemplazo del Filtro Secador: Al volver a conectar el sistema de enfriamiento de agua, es aconsejable reemplazarlo con un nuevo filtro secador. Si no tiene uno nuevo, puede quitar el filtro secador, vaciar la criba molecular de su interior, lavar la pared del filtro con gasolina o tetraclorometano y usarlo después de secarlo.
• Filtrado del Refrigerante: Si el bloqueo por hielo se debe a un contenido excesivo de agua en el propio refrigerante, se puede añadir un filtro secador a la salida del cilindro de refrigerante durante el proceso de llenado, permitiendo que el agua sea absorbida a medida que el refrigerante se carga.

La Soldadura de Tuberías de Alto Rendimiento

En el mundo actual, las tuberías de transmisión a campo traviesa enfrentan numerosos desafíos, incluyendo presiones de servicio más altas, productos corrosivos, nuevos aceros de alta resistencia, entornos operativos más severos y códigos gubernamentales más estrictos. Todo esto debe equilibrarse con la necesidad de controlar los costos y completar los proyectos a tiempo, manteniendo los más altos estándares de calidad. El conocimiento profundo de los procesos de soldadura es crucial para satisfacer estas demandas.

Procesos de Soldadura Comunes

Varios procesos y combinaciones de procesos se utilizan actualmente para la soldadura de campo de tuberías de conducción a campo traviesa, cada uno con sus propias ventajas y consideraciones:

• Soldadura por Arco Metálico Blindado (SMAW): Conocida como soldadura con electrodo revestido, es versátil y robusta.
• Soldadura por Arco con Núcleo de Fundente Autoprotegido (FCAW-S): Un proceso que utiliza un electrodo tubular con un fundente interno que produce el gas de protección necesario, ideal para condiciones de viento.
• Soldadura por Arco Metálico con Gas (GMAW): También conocida como MIG/MAG, ofrece altas tasas de deposición y velocidad. Con GMAW, se deben considerar los modos de transferencia: arco corto, arco corto controlado (como en Surface Tension Transfer®), spray y globular.

Se presta especial atención a los procesos que permiten una soldadura de campo de alta calidad y alta productividad con una inversión de capital conservadora.

Aceros para Tuberías Modernos

Los aceros para tuberías actuales son considerablemente más resistentes que los utilizados anteriormente y se diseñan pensando en la soldabilidad. Los más comunes para oleoductos y gasoductos a campo traviesa cumplen con los estándares API 5LX o similares. Los niveles de resistencia se logran mediante métodos como la química bruta, la microaleación y la expansión en frío de la tubería durante la fabricación.

En los grados de mayor resistencia (como X70 y X80), la tendencia es utilizar la expansión en frío y la microaleación para mantener bajos los niveles de carbono y manganeso. Esto reduce la dureza de la zona afectada por el calor (ZAC) y ayuda a mitigar las preocupaciones sobre el hidrógeno en el metal de soldadura. Por ejemplo, es común ver contenidos de carbono inferiores al 0.05% en aceros modernos X70 y X80, con algunos aceros X80 presentando valores de Pcm inferiores a 0.20.

El Pase de Raíz: El Paso Más Crítico

El primer paso en la soldadura de una tubería, el pase de raíz, es quizás el más crítico por varias razones. Es el más difícil de realizar, requiriendo una gran habilidad del operador en procesos manuales y un buen control del proceso junto con una excelente alineación. Los procesos automáticos exigen operadores con alta habilidad técnica y sistemas de alineación y respaldo eficientes.

El proceso automatizado preferido hoy en día para el pase de raíz es GMAW, generalmente utilizado con un anillo de respaldo de cobre interno o, en diámetros de tubería suficientemente grandes, con un sistema de soldadura interno. Ambos enfoques añaden complejidad y restricciones a los modos de transferencia tradicionales de GMAW. El proceso de soldadura ideal permitiría un cordón de raíz sin anillos de respaldo ni sistemas internos, con metal de soldadura sólido, acumulación suficiente para el espesor total y sin socavaciones internas, falta de fusión o porosidad, además de buenas propiedades mecánicas.

La velocidad de soldadura también es un factor crucial, ya que el ritmo de colocación de la tubería está determinado por la rapidez con que se puede realizar el pase de raíz. Las altas velocidades de desplazamiento son esenciales para cumplir con los plazos y controlar los costos de arrendamiento de equipos.

Desafíos en la Soldadura de Campo y la Elección del Proceso

Gran parte de la soldadura de tuberías se realiza en economías emergentes, a menudo en climas remotos e inhóspitos, y debe depender de la mano de obra local. Esto implica que el proceso utilizado debe ser capaz de soportar condiciones climáticas adversas como viento, temperaturas extremas y humedad. Las habilidades requeridas deben ser inherentes a la mano de obra local o fácilmente adquiribles. El equipo de soldadura debe ser resistente, confiable y duradero.

Considerando todos estos factores, dos procesos de soldadura emergen como los principales: la soldadura por arco de metal blindado (SMAW) y la soldadura por arco con núcleo de fundente autoprotegido (FCAW-S).

En el caso de SMAW, el uso de electrodos celulósicos en dirección vertical descendente ofrece ventajas sobre los electrodos de bajo hidrógeno, incluso en aceros de mayor resistencia. Los electrodos celulósicos generan una cantidad significativa de gases de protección y tienen un arco fuerte y enfocado, lo que mejora las propiedades y el control del pase de raíz. La alta fuerza del arco ayuda a mantener el control del charco y la escoria en la progresión vertical descendente, además de permitir altas velocidades de desplazamiento. Los electrodos de bajo hidrógeno, que utilizan principalmente escoria para proteger el baño de soldadura, pueden provocar contaminación y aumentar las posibilidades de porosidad. Además, su penetración relativamente baja exige espacios de raíz más anchos, lo que ralentiza la operación de soldadura. Los electrodos celulósicos pueden realizar pases de raíz a velocidades que superan las 14 pulgadas por minuto (356 mm/min), con acumulaciones internas consistentes de menos de 1/16 de pulgada (1.6 mm).

Los problemas de agrietamiento con los electrodos celulósicos se abordan mediante un precalentamiento adecuado, control de la temperatura entre pasadas y el uso de procedimientos que aseguren un ligamento adecuado en el pase de raíz. Las temperaturas de precalentamiento y entre pasadas están dictadas por la química del acero, que hoy en día es más tolerante. El uso del tamaño correcto de electrodo en el rango medio a inferior para ese electrodo ayuda a asegurar un ligamento adecuado. El agrietamiento del talón de la raíz también se puede minimizar al no mover la pinza de alineación hasta que se haya completado la segunda pasada.

La soldadura por arco con núcleo de fundente autoprotegido (FCAW-S) comparte ventajas con SMAW con electrodos celulósicos, como una alta fuerza de arco, alta penetración y excelente control del charco al soldar con progresión vertical descendente. Además, FCAW-S ofrece las ventajas de los procesos automatizados: altas tasas de deposición, altas velocidades de desplazamiento, altos tiempos de arco y niveles de hidrógeno controlados. Con frecuencia, FCAW-S se utiliza sobre pases de raíz realizados con soldadura por arco de metal blindado, un enfoque común para la soldadura de X80, donde el agrietamiento por hidrógeno en el acero principal no es una preocupación para el pase de raíz, pero podría ser un problema en pases posteriores del metal de soldadura.

Preguntas Frecuentes (FAQ)

¿Por qué es crucial la precisión al conectar un tubo capilar?

La precisión es vital para evitar fugas, restricciones de flujo y volúmenes muertos que podrían comprometer seriamente la eficiencia y el rendimiento del sistema de refrigeración o cualquier otro sistema que utilice tubos capilares. Un ensamble incorrecto puede llevar a fallas operativas o un rendimiento deficiente.

¿Cuál es la función principal de un tubo capilar en un refrigerador?

En un refrigerador, el tubo capilar actúa como un mecanismo de estrangulamiento. Su función principal es controlar el flujo de refrigerante, reduciendo la presión del líquido refrigerante que sale del condensador antes de que entre al evaporador, permitiendo que se evapore y absorba calor del espacio a enfriar.

¿Qué sucede si el tubo capilar de un sistema de refrigeración es demasiado corto?

Si el capilar es demasiado corto (con la misma carga de refrigerante), el flujo de refrigerante será mayor, lo que resultará en una caída de la temperatura de succión y escape, un aumento de la presión de succión y una disminución de la temperatura y presión de condensación. Esto puede llevar a un menor grado de subenfriamiento y una mayor temperatura y presión de evaporación, afectando negativamente la capacidad de enfriamiento y la eficiencia general (EER) si no está optimizado para esa longitud.

¿Cuáles son los procesos de soldadura más comunes para tuberías de alto rendimiento?

Los procesos de soldadura más comunes utilizados para tuberías de alto rendimiento, especialmente en aplicaciones de campo traviesa, incluyen la Soldadura por Arco Metálico Blindado (SMAW), la Soldadura por Arco con Núcleo de Fundente Autoprotegido (FCAW-S) y la Soldadura por Arco Metálico con Gas (GMAW).

¿Por qué el pase de raíz es tan crítico en la soldadura de tuberías?

El pase de raíz es el más crítico porque es la primera unión entre los dos extremos de la tubería y su calidad afecta directamente la integridad de toda la soldadura. Requiere una gran habilidad del operador, un control preciso y una alineación perfecta para asegurar un cordón sólido sin defectos como socavaciones, falta de fusión o porosidad, que podrían comprometer la resistencia y estanqueidad de la tubería.

¿Cómo se puede prevenir el "bloqueo por hielo" en un tubo capilar?

El bloqueo por hielo se previene principalmente asegurando un tratamiento de vacío adecuado del sistema para eliminar la humedad, controlando el contenido de agua en el refrigerante y en el sistema, y utilizando filtros secadores en la línea. En caso de ocurrencia, se requiere liberar el refrigerante, realizar un nuevo secado al vacío y, preferiblemente, reemplazar el filtro secador.

La comprensión profunda de cómo conectar y mantener componentes como los tubos capilares, así como la maestría en técnicas de soldadura de tuberías, son habilidades invaluables en la ingeniería y el mantenimiento. Desde la eficiencia energética de un refrigerador hasta la seguridad de un oleoducto, la calidad en cada paso, desde la conexión más pequeña hasta la soldadura más compleja, es lo que garantiza el rendimiento y la durabilidad de los sistemas. Esperamos que esta guía haya proporcionado una visión clara y útil sobre estos aspectos fundamentales.
