Dominando las Coordenadas Cilíndricas

En el vasto universo de las matemáticas y la física, describir la ubicación de un punto en el espacio es fundamental. El sistema de coordenadas cartesianas, con sus ejes X, Y y Z, nos proporciona una forma directa de lograrlo. Sin embargo, al igual que en dos dimensiones las coordenadas polares resultan excepcionalmente útiles para describir círculos, en tres dimensiones, ciertas superficies y problemas exhiben una simetría que se resiste a una descripción sencilla con el sistema cartesiano. Es aquí donde entran en juego otros sistemas, como las coordenadas cilíndricas y esféricas, que ofrecen alternativas poderosas para simplificar la modelación y el análisis. Las coordenadas cilíndricas, en particular, son una extensión natural de las coordenadas polares al espacio tridimensional, ideales para abordar problemas relacionados con cilindros, desde el cálculo del volumen de un tanque de agua hasta el flujo de fluidos por una tubería.

¿Qué son las Coordenadas Cilíndricas?

Imagínese el sistema de coordenadas polares en un plano (r, θ), donde 'r' es la distancia desde el origen y 'θ' es el ángulo con respecto al eje X positivo. Ahora, para extender esto a tres dimensiones, simplemente agregamos una tercera coordenada: 'z'. Esta 'z' es idéntica a la coordenada 'z' del sistema cartesiano, representando la altura del punto por encima o por debajo del plano XY. Así, un punto en el espacio se representa mediante la triple ordenada (r, θ, z).

• r (radio): Es la distancia euclidiana desde el eje Z hasta la proyección del punto en el plano XY. Siempre es un valor no negativo (r ≥ 0).
• θ (azimut o ángulo polar): Es el ángulo que forma la proyección del punto en el plano XY con el eje X positivo, medido en sentido antihorario. Generalmente se restringe a un intervalo de 0 a 2π radianes (o 0° a 360°) para una representación única, aunque existen infinitas soluciones.
• z (altura): Es la distancia con signo desde el plano XY hasta el punto, idéntica a la coordenada z cartesiana.

Es importante notar que, si bien la notación (r, θ, z) es la más común y la que utilizaremos principalmente, en algunos contextos, como el estándar ISO 31-11, las coordenadas cilíndricas pueden ser representadas como (ρ, φ, z), donde 'ρ' es el radio y 'φ' es el azimut. La esencia es la misma: una distancia radial, un ángulo y una altura.

Conversión entre Coordenadas Cilíndricas y Cartesianas

La relación entre las coordenadas rectangulares (x, y, z) y las cilíndricas (r, θ, z) se deriva directamente de la trigonometría básica aplicada al triángulo rectángulo formado por la proyección del punto en el plano XY.

De Coordenadas Cilíndricas a Rectangulares

Si conocemos un punto en coordenadas cilíndricas (r, θ, z), podemos encontrar sus coordenadas rectangulares (x, y, z) utilizando las siguientes ecuaciones:

x = r cos θ y = r sin θ z = z

Estas fórmulas son una aplicación directa de las definiciones trigonométricas en un triángulo rectángulo. El valor de 'r' actúa como la hipotenusa, y 'θ' es el ángulo adyacente al eje X.

De Coordenadas Rectangulares a Cilíndricas

Para convertir un punto de coordenadas rectangulares (x, y, z) a cilíndricas (r, θ, z), empleamos las siguientes relaciones:

r² = x² + y² => r = ±√(x² + y²) tan θ = y / x z = z

Al calcular 'r', generalmente se elige la raíz cuadrada positiva (r ≥ 0). Para 'θ', la ecuación tan θ = y / x tiene múltiples soluciones. Es crucial determinar el cuadrante del punto (x, y) en el plano XY para seleccionar el valor correcto de 'θ' en el rango deseado (comúnmente [0, 2π) o (-π, π]). Si x = 0, el valor de θ será π/2, 3π/2 o 0, dependiendo del valor de y.

Tabla Comparativa de Conversiones

La función atan2(y, x) es especialmente útil en programación, ya que maneja automáticamente los cuadrantes y los casos donde x=0, devolviendo el ángulo correcto en el rango (-π, π].

Ejemplos Prácticos de Conversión

Ejemplo 1: De Cilíndricas a Rectangulares

Trace el punto con coordenadas cilíndricas (4, 2π/3, -2) y exprese su ubicación en coordenadas rectangulares.

Solución: Aplicamos las fórmulas de conversión:

x = r cos θ = 4 * cos(2π/3) = 4 * (-1/2) = -2 y = r sin θ = 4 * sin(2π/3) = 4 * (√3/2) = 2√3 z = -2

El punto (4, 2π/3, -2) en coordenadas cilíndricas corresponde a (-2, 2√3, -2) en coordenadas rectangulares.

Ejemplo 2: De Rectangulares a Cilíndricas

Convierta las coordenadas rectangulares (1, -3, 5) en coordenadas cilíndricas.

Solución: Usamos las fórmulas para la conversión inversa:

r² = x² + y² = 1² + (-3)² = 1 + 9 = 10 => r = √10 tan θ = y / x = -3 / 1 = -3

Dado que (x, y) = (1, -3), el punto se encuentra en el cuarto cuadrante. Por lo tanto, θ = arctan(-3) ≈ 5.03 radianes (o -1.25 radianes, si se usa el rango (-π, π]).

z = 5

El punto (1, -3, 5) en coordenadas rectangulares tiene coordenadas cilíndricas aproximadamente (√10, 5.03, 5).

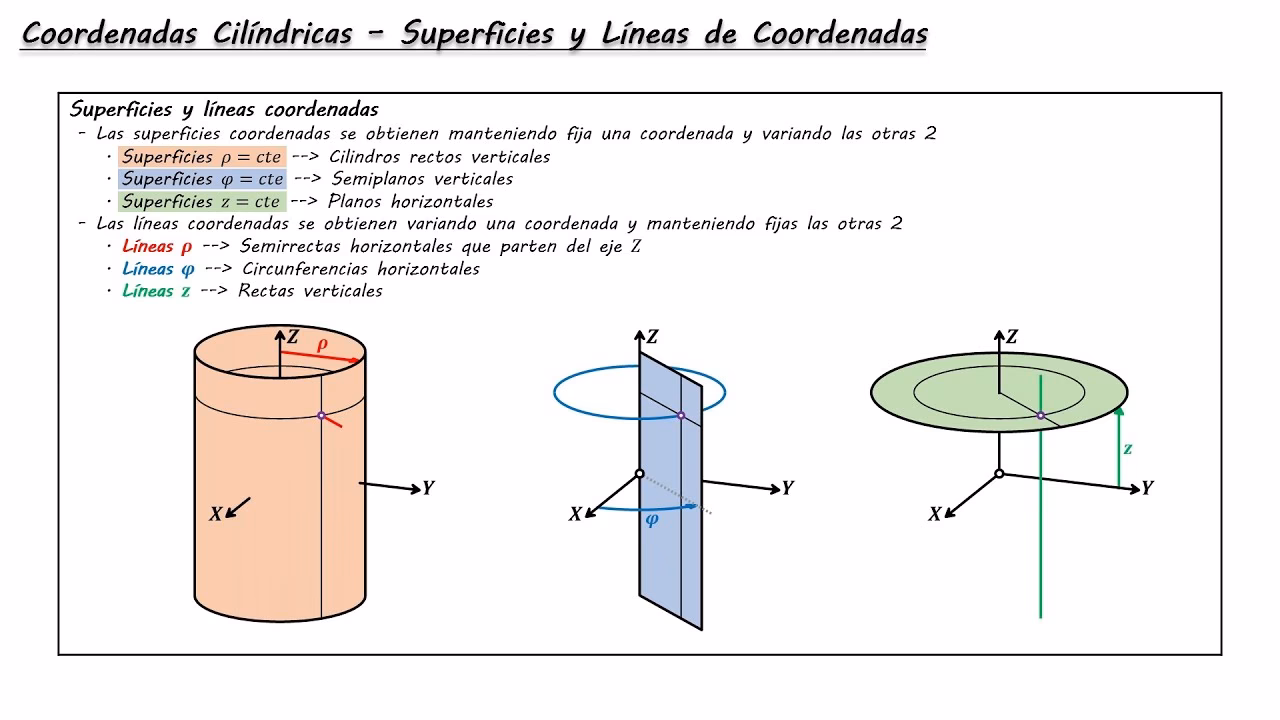

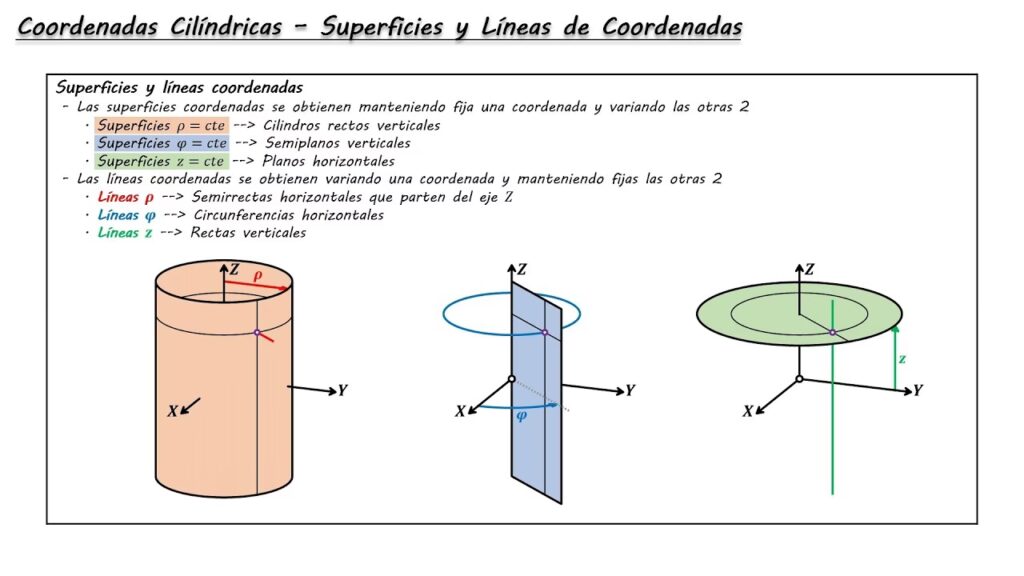

Identificación de Superficies en Coordenadas Cilíndricas

Comprender cómo se comportan las superficies cuando una de las coordenadas cilíndricas se mantiene constante es clave para visualizar y trabajar con este sistema.

• r = c (constante): Representa un cilindro circular vertical con radio 'c', centrado en el eje Z. Esto se debe a que todos los puntos en esta superficie están a una distancia fija 'c' del eje Z, mientras que 'θ' y 'z' pueden variar. Por ejemplo, la ecuación cartesiana x² + y² = 25 se simplifica a r = 5 en coordenadas cilíndricas.
• θ = c (constante): Describe un semiplano vertical que comienza en el eje Z y se extiende hacia afuera en un ángulo fijo 'c' con respecto al eje X positivo. Todos los puntos en este semiplano tienen el mismo ángulo polar, mientras que 'r' y 'z' pueden variar.
• z = c (constante): Al igual que en las coordenadas cartesianas, esto representa un plano horizontal paralelo al plano XY, a una altura 'c' sobre (o debajo) de este.

Por ejemplo, la superficie definida por z = r es un cono. Si examinamos las trazas paralelas al plano XY (es decir, cortes horizontales a una altura 'z' constante), obtenemos círculos cuyo radio 'r' es igual a 'z'. A medida que 'z' aumenta, el radio del círculo también lo hace, formando un cono.

Coordenadas Esféricas: Una Breve Comparación

Aunque el foco principal de este artículo son las coordenadas cilíndricas, es valioso mencionar brevemente las coordenadas esféricas, ya que son otro sistema tridimensional derivado de las coordenadas polares, pero que se centran en la simetría esférica. En el sistema de coordenadas esféricas, un punto P se representa por la triple ordenada (ρ, θ, φ), donde:

• ρ (rho): La distancia euclidiana entre el punto P y el origen (ρ ≥ 0).
• θ (theta): El mismo ángulo de azimut que en las coordenadas cilíndricas.
• φ (phi): El ángulo polar o de inclinación, formado por el eje Z positivo y el segmento de línea que une el origen con el punto P (0 ≤ φ ≤ π).

Las coordenadas esféricas son ideales para describir esferas (por ejemplo, ρ = constante) o conos (φ = constante). Su utilidad es evidente en campos como la geografía (latitud y longitud) o la física de partículas.

Conversión entre Coordenadas Cilíndricas y Esféricas

La interconexión entre estos sistemas es igualmente importante:

¿Cuándo Elegir Coordenadas Cilíndricas?

La elección del sistema de coordenadas adecuado puede simplificar enormemente la resolución de un problema. Las coordenadas cilíndricas brillan en situaciones que presentan simetría cilíndrica o rotacional alrededor de un eje.

Considere los siguientes escenarios:

• Cálculo de volumen o flujo en un tubo o tubería: Un oleoducto es inherentemente cilíndrico. Ubicar el eje Z a lo largo del centro de la tubería simplifica las ecuaciones de flujo y volumen.
• Descripción de cargas eléctricas en capacitores cilíndricos: Estos sistemas a menudo exhiben una simetría cilíndrica, haciendo que las ecuaciones de modelado sean mucho más manejables en coordenadas cilíndricas que en cartesianas.
• Análisis de un tanque de agua cónico: Aunque un cono puede describirse en esféricas, la presencia de una altura directa 'z' en las cilíndricas puede ser ventajosa para problemas que involucran la profundidad del líquido.
• Modelado de objetos con eje de rotación: Una bola de boliche (con un bloque de peso simétrico) o una pelota de fútbol (con simetría rotacional sobre su eje central) se beneficiarían de una descripción en coordenadas cilíndricas, alineando el eje Z con su eje de simetría.

En contraste, un submarino moviéndose en línea recta probablemente se describiría mejor con coordenadas rectangulares, mientras que un mapa estelar visto desde la Tierra (que se asume esférica) se beneficiaría de coordenadas esféricas.

Preguntas Frecuentes sobre Coordenadas Cilíndricas

¿Cuál es la diferencia principal entre coordenadas polares y cilíndricas?

Las coordenadas polares son un sistema bidimensional (r, θ) utilizado para describir puntos en un plano. Las coordenadas cilíndricas son una extensión tridimensional de las polares, añadiendo una tercera coordenada 'z' para representar la altura sobre el plano.

¿Puede el radio 'r' ser negativo en coordenadas cilíndricas?

Por convención, el radio 'r' (o ρ) se considera una distancia y, por lo tanto, es siempre no negativo (r ≥ 0). Sin embargo, al igual que en las coordenadas polares, si se permitiera un r negativo, significaría moverse en la dirección opuesta al ángulo θ, aunque esto rara vez se usa en la definición estándar de coordenadas cilíndricas para evitar ambigüedades.

¿Cómo se maneja el ángulo 'θ' cuando x=0?

Si x=0, la tangente (y/x) es indefinida. En este caso, el ángulo 'θ' dependerá del valor de 'y': si y > 0, θ = π/2 (90°); si y < 0, θ = 3π/2 (270°); y si y = 0, θ es indeterminado (el punto es el origen en el plano XY). Las funciones atan2(y, x) en la mayoría de los lenguajes de programación manejan estos casos automáticamente.

¿Por qué son importantes las coordenadas cilíndricas en física e ingeniería?

Son cruciales para simplificar problemas que poseen simetría cilíndrica. Las ecuaciones que describen fenómenos físicos (como campos eléctricos o flujo de fluidos) en geometrías cilíndricas son mucho más simples y fáciles de resolver en este sistema que en coordenadas cartesianas, lo que ahorra tiempo y esfuerzo computacional.

¿Las coordenadas cilíndricas y esféricas son interconvertibles?

Sí, como se mostró en la tabla de conversión, es posible convertir puntos entre los sistemas cilíndrico y esférico. Esto permite elegir el sistema más conveniente para cada parte de un problema complejo.

Conclusión

Las coordenadas cilíndricas son una herramienta matemática invaluable que extiende la simplicidad de las coordenadas polares a la tercera dimensión. Su capacidad para describir eficientemente objetos y fenómenos con simetría cilíndrica las convierte en una opción preferida en una amplia gama de aplicaciones científicas y de ingeniería. Al comprender sus componentes, sus reglas de conversión y sus aplicaciones, desbloqueamos una forma más intuitiva y potente de analizar el espacio tridimensional. Elegir el sistema de coordenadas adecuado es, en sí mismo, un arte que puede transformar un problema aparentemente complejo en uno elegantemente simple.
