El Tubo Capilar en tu Refrigerador: Guía Esencial

En el complejo mundo de la refrigeración, existen componentes que, aunque pequeños y a menudo invisibles, son absolutamente fundamentales para el correcto funcionamiento de nuestros equipos. Uno de estos héroes silenciosos es el tubo capilar, un elemento vital en sistemas de refrigeración de menor escala, desde tu refrigerador doméstico hasta unidades de aire acondicionado residenciales y vitrinas de exhibición comercial. Su rol es tan crítico que un error en su selección o un daño en su estructura puede comprometer seriamente la eficiencia y capacidad de enfriamiento de todo el sistema.

Los tubos capilares son dispositivos de expansión ingeniosamente simples, pero de una complejidad funcional asombrosa. Son el puente entre la alta presión del condensador y la baja presión del evaporador, una transición esencial para que el refrigerante pueda absorber el calor deseado. Refrigerantes comunes como el R22, R404A, R502, y R134a, entre otros, transitan por este angosto conducto como parte de su ciclo constante de transformación y transferencia de energía.

Funciones Críticas: Las Dos Tareas Esenciales del Capilar

La importancia del tubo capilar radica en su doble función, ambas interconectadas y vitales para el ciclo de refrigeración. Sin una correcta ejecución de estas tareas, el sistema no podría operar de manera eficiente ni alcanzar las temperaturas deseadas.

1. Reducción de la Presión del Refrigerante

Una de las tareas primordiales del capilar es reducir drásticamente la presión del refrigerante líquido que proviene del condensador. Imagina un embudo extremadamente largo y estrecho; a medida que el refrigerante fluye a través de este tubo de diámetro muy pequeño y considerable longitud, la fricción interna provoca una caída significativa de presión. Esta reducción es fundamental porque permite que el refrigerante, al llegar al evaporador, se expanda rápidamente y se transforme de líquido a vapor a una temperatura mucho más baja. Este cambio de fase es el corazón del proceso de enfriamiento, ya que para evaporarse, el refrigerante absorbe calor del espacio que se desea enfriar.

2. Regulación del Flujo Másico del Refrigerante

La segunda función, igualmente crucial, es regular la cantidad exacta (el flujo másico) de refrigerante líquido que llega al evaporador. Un flujo preciso asegura que el evaporador reciba la cantidad óptima de refrigerante para lograr el efecto de enfriamiento deseado, sin inundarse ni quedarse sin sustancia para evaporar. Si el flujo es insuficiente, el evaporador no tendrá suficiente refrigerante para absorber calor de manera efectiva. Si el flujo es excesivo, el refrigerante podría no evaporarse completamente, llevando a problemas más graves. El capilar actúa como un estrangulador pasivo, que autoajusta el flujo en cierta medida basado en las diferencias de presión, garantizando un suministro constante y adecuado para la demanda térmica del sistema.

Dimensiones y Adaptación: El Tamaño Sí Importa

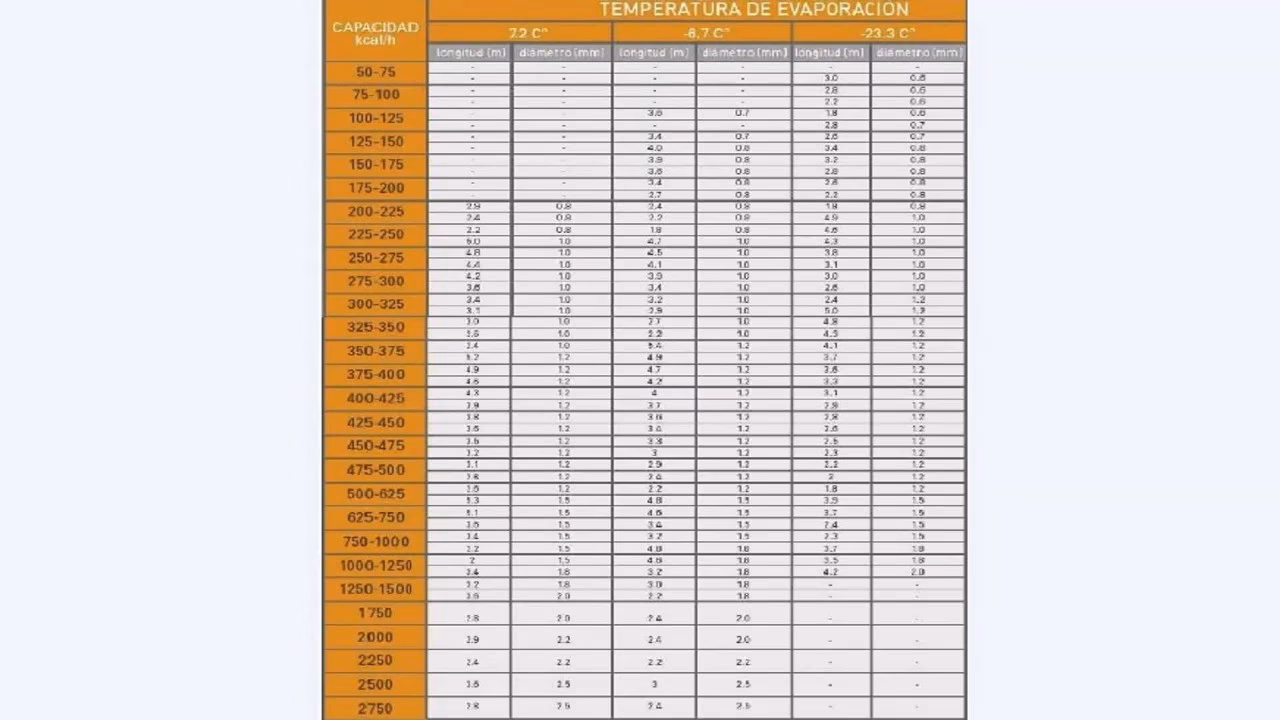

Las medidas de los tubos capilares más comunes varían generalmente entre 1 y 6 metros de largo y de 0.5 a 2 mm de diámetro interno. Sin embargo, estas no son medidas universales aplicables a cualquier sistema. La selección de la longitud y el diámetro del capilar es un proceso crítico que debe realizarse con precisión, ya que depende directamente de dos factores fundamentales:

• La capacidad del compresor: Un compresor más potente moverá un mayor volumen de refrigerante, lo que requerirá un capilar de diferentes dimensiones para manejar ese flujo adecuadamente.
• La temperatura del sistema: Las temperaturas de operación (especialmente la temperatura de condensación y evaporación) influyen en la densidad y las propiedades del refrigerante, lo que a su vez afecta el flujo a través del capilar.

Es un principio fundamental en refrigeración que “Una vez que se ha definido bien un capilar, nuestro sistema trabajará eficientemente y con buena capacidad de enfriamiento”. Una selección incorrecta puede llevar a un rendimiento deficiente, un consumo energético excesivo e incluso daños al compresor.

Cuando Algo Sale Mal: Problemas y Consecuencias en el Sistema

El tubo capilar es un componente robusto, pero sensible. Diversos factores pueden alterar su funcionamiento óptimo, llevando a una serie de problemas en el sistema de refrigeración:

1. Vapor Incompleto al Entrar al Capilar

Si el vapor refrigerante que sale del condensador no se ha convertido completamente en líquido antes de entrar al capilar (por ejemplo, debido a un subenfriamiento insuficiente o una carga de refrigerante incorrecta), el flujo másico se verá reducido. Esto significa que menos refrigerante líquido llegará al evaporador, resultando en un bajo enfriamiento. Además, el refrigerante que llega al compresor podría estar recalentado, lo cual es perjudicial, ya que el compresor está diseñado para comprimir vapor frío, no gas supercalentado, lo que puede llevar a un desgaste prematuro y fallas.

2. Exceso de Refrigerante Acumulado en el Condensador

Por otro lado, si el capilar es demasiado restrictivo o hay un exceso de refrigerante en el sistema, este podría acumularse en el condensador. Esta acumulación provoca un aumento significativo de la presión y la temperatura en el condensador, lo que reduce su capacidad para disipar calor. Como resultado, la capacidad de enfriamiento en el evaporador disminuirá drásticamente, y el compresor tendrá que trabajar más duro contra una presión de descarga elevada, aumentando el consumo de energía y su desgaste.

3. Obstrucciones y Daños Físicos en el Tubo Capilar

La presencia de humedad dentro del sistema de refrigeración es uno de los enemigos más grandes del capilar. La humedad puede congelarse en el punto de expansión (la entrada del capilar al evaporador), creando una obstrucción de hielo que bloquea el flujo de refrigerante. De igual manera, residuos de sólidos (como partículas de suciedad, virutas metálicas o lodos) pueden obstruir parcial o totalmente el diminuto diámetro interno del capilar. Un tubo capilar doblado o estrangulado también puede reducir drásticamente el flujo. Cualquier de estas situaciones ocasionará una variación incontrolada del flujo de refrigerante, teniendo como resultado un bajo desempeño del equipo y una pérdida significativa de eficiencia.

Por esta razón, se debe tener sumo cuidado en el manejo del capilar durante la instalación o el mantenimiento: estos deben estar tapados para evitar la entrada de suciedad o humedad, y se debe retirar el tapón apenas se vaya a utilizar. Las dimensiones del capilar son específicas para su operación en un sistema determinado; por lo tanto, variaciones de temperatura de condensación o cambios en la carga térmica del sistema pueden reducir su eficiencia si el capilar no está correctamente dimensionado para esas nuevas condiciones.

La Carga de Refrigerante: Un Equilibrio Delicado

La cantidad de refrigerante en un sistema es tan crítica como el propio capilar. Una carga incorrecta puede anular los beneficios de un capilar perfectamente seleccionado.

La Carga Insuficiente de Refrigerante

Si el sistema tiene menos refrigerante del que necesita, el evaporador no recibirá suficiente líquido para operar a plena capacidad. Este efecto traerá como consecuencia que el evaporador trabaje solo parcialmente, es decir, solo una sección de la tubería del evaporador se enfriará eficazmente. Esto se traduce en una menor capacidad de refrigeración general del equipo, lo que significa que el refrigerador no alcanzará la temperatura deseada o tardará mucho más en hacerlo, y el compresor podría ciclar excesivamente o, por el contrario, trabajar de forma continua sin lograr el objetivo.

La Carga de Refrigerante Excesiva

Por otro lado, una carga excesiva de refrigerante puede ser aún más perjudicial. La presión en el condensador se elevará drásticamente debido al exceso de volumen de refrigerante que no puede pasar a través del capilar a la velocidad adecuada. Esto sobrecarga la función del compresor, forzándolo a trabajar contra una presión de descarga anormalmente alta, lo que aumenta su consumo de energía y acorta su vida útil. Además, la capacidad del condensador para disipar calor se verá disminuida, lo que agrava aún más el problema de la presión y la temperatura. En los casos más severos, el refrigerante puede llegar en estado líquido al compresor, un fenómeno conocido como golpe de líquido o slugging. Los compresores están diseñados para comprimir vapor, no líquido; el líquido es incompresible y puede dañar gravemente las válvulas, bielas y pistones del compresor, llevando a una falla catastrófica.

Refrigerantes Modernos y el Capilar: Adaptación Necesaria

Con la evolución de los refrigerantes, también ha cambiado la forma en que se dimensionan los tubos capilares. Cada refrigerante tiene propiedades termodinámicas únicas que afectan su flujo a través del capilar y su capacidad de enfriamiento.

Para Sistemas con R134a

El refrigerante R134a, ampliamente utilizado hoy en día, posee un efecto de refrigeración superior al del antiguo R12 (clorofluorocarbono). Esto significa que para una determinada capacidad de enfriamiento, se requiere un menor flujo másico de R134a. Como resultado, un sistema diseñado para R134a necesitará un tubo capilar con un diámetro interno menor o una longitud de entre 10% a 20% más larga en comparación con un capilar para un sistema equivalente que usara R12. Esta adaptación asegura que la restricción sea la adecuada para el menor flujo requerido.

Para Sistemas con R404A

De manera similar, el refrigerante R404A, comúnmente usado en aplicaciones de media y baja temperatura, también posee un efecto de refrigeración superior al del R502. Por lo tanto, se reduce el flujo másico requerido para una determinada capacidad. En consecuencia, el capilar necesario para un sistema con R404A generalmente necesita aumentar su longitud hasta un 15% mientras mantiene el mismo diámetro que el capilar que se usaría para un sistema con R502 de capacidad similar. Estas modificaciones son cruciales para optimizar el rendimiento y la eficiencia energética del equipo con el refrigerante específico.

Preguntas Frecuentes sobre el Tubo Capilar

¿Qué es exactamente un tubo capilar en un sistema de refrigeración?

Es un dispositivo de expansión simple y muy fino, un tubo de cobre de diámetro muy pequeño y longitud considerable, que se utiliza en sistemas de refrigeración pequeños (como refrigeradores domésticos) para reducir la presión del refrigerante y regular su flujo antes de que entre al evaporador.

¿Cuál es la función principal del tubo capilar en un refrigerador?

Cumple dos funciones esenciales: reducir la alta presión del refrigerante líquido proveniente del condensador a una baja presión antes de que entre al evaporador, y regular la cantidad precisa (flujo másico) de refrigerante que fluye hacia el evaporador para optimizar el enfriamiento.

¿Cuáles son las medidas comunes de los tubos capilares?

Las medidas más comunes oscilan entre 1 y 6 metros de largo, con diámetros internos que van de 0.5 a 2 mm. Sin embargo, estas medidas son orientativas y la selección final depende de la capacidad del compresor y la temperatura operativa del sistema.

¿Por qué es crucial que el tubo capilar tenga las dimensiones correctas?

Si el capilar no está bien dimensionado, el sistema no funcionará eficientemente. Un capilar demasiado largo o estrecho puede causar baja capacidad de enfriamiento y sobrecarga del compresor. Uno demasiado corto o ancho puede llevar a un retorno de líquido al compresor y un enfriamiento insuficiente.

¿Qué problemas pueden surgir si el tubo capilar está obstruido o dañado?

Una obstrucción por humedad (que se congela), residuos sólidos o un doblamiento pueden reducir o bloquear el flujo de refrigerante, resultando en un bajo rendimiento del equipo, enfriamiento deficiente y posible daño al compresor por sobrecalentamiento o falta de lubricación.

¿Cómo afecta una carga insuficiente de refrigerante al sistema?

Una carga insuficiente de refrigerante hará que el evaporador no se utilice completamente (solo una parte se enfríe), resultando en una menor capacidad de refrigeración general del equipo y un funcionamiento ineficiente.

¿Y qué ocurre con una carga excesiva de refrigerante?

Una carga excesiva eleva la presión en el condensador, sobrecargando el compresor y disminuyendo la capacidad de enfriamiento. En el peor de los casos, puede provocar que el refrigerante líquido regrese al compresor, causando daños mecánicos severos.

¿Necesitan los refrigerantes modernos como el R134a o R404A tubos capilares diferentes?

Sí. Debido a sus propiedades termodinámicas superiores, refrigerantes como el R134a (comparado con R12) y R404A (comparado con R502) requieren un menor flujo másico para la misma capacidad. Esto implica que sus capilares deben ser de menor diámetro interno o más largos para proporcionar la restricción adecuada.

¿Es posible que el refrigerante líquido llegue al compresor? ¿Qué consecuencias tiene?

Sí, es posible si el capilar está mal dimensionado o hay una carga excesiva de refrigerante. El refrigerante líquido es incompresible y puede causar daños catastróficos a los componentes internos del compresor, como válvulas, pistones y bielas, ya que estos están diseñados para comprimir gas, no líquido.

¿Qué precauciones se deben tomar al manipular un tubo capilar?

Es crucial manipularlos con cuidado para evitar doblarlos o estrangularlos. Deben mantenerse tapados antes de la instalación para prevenir la entrada de humedad, suciedad o residuos, los cuales podrían causar obstrucciones internas.

En resumen, el tubo capilar es mucho más que un simple tubo; es un componente de ingeniería preciso que actúa como el cerebro y el corazón del sistema de expansión en muchos equipos de refrigeración. Su correcta selección, instalación y mantenimiento son esenciales para garantizar que tu refrigerador funcione de manera eficiente, confiable y te brinde el frío que esperas, día tras día. Comprender su función nos ayuda a apreciar la complejidad y la delicadeza de la tecnología que mantiene nuestros alimentos frescos y nuestros espacios confortables.
