Síntomas de un Tubo Capilar Restringido: Guía HVAC

Los sistemas de climatización y refrigeración modernos dependen de componentes clave para su funcionamiento eficiente. Uno de estos elementos, a menudo subestimado pero vital, es el tubo capilar. Este dispositivo de medición simple, comúnmente encontrado en aplicaciones domésticas y pequeñas comerciales, no es más que un tubo largo de longitud fija y diámetro muy pequeño, instalado estratégicamente entre el condensador y el evaporador. Aunque su diseño es sencillo, su correcto funcionamiento es crucial para el rendimiento del sistema. Sin embargo, los tubos capilares son susceptibles a restricciones o bloqueos, lo que puede generar una serie de problemas. Entender los síntomas de un tubo capilar restringido es fundamental para un diagnóstico y mantenimiento adecuados, asegurando la longevidad y eficiencia de su equipo HVAC.

El Tubo Capilar en Sistemas HVAC: Un Componente Crucial

Como se mencionó en artículos anteriores sobre el tema, el tubo capilar actúa como un dispositivo de medición de refrigerante. Su función principal es regular el flujo de refrigerante desde el condensador de alta presión hacia el evaporador de baja presión, permitiendo la expansión y evaporación del refrigerante para absorber calor. Su diseño de longitud fija y diámetro minúsculo es específico para la cantidad de refrigerante que debe pasar en un sistema particular. A diferencia de las válvulas de expansión termostáticas, los tubos capilares no ajustan el flujo de forma dinámica, lo que los hace más sencillos y económicos, pero también más sensibles a las condiciones del sistema y a la presencia de impurezas.

El Comportamiento del Refrigerante en Ciclos de Apagado

Una característica distintiva de los sistemas con tubos capilares es que el flujo de refrigerante no se detiene inmediatamente después de que el compresor se apaga por el control de ciclo. De hecho, el refrigerante continuará fluyendo desde el condensador hacia el evaporador hasta que las presiones alta y baja se igualen. Durante este 'ciclo de apagado', la mayor parte del líquido subenfriado del condensador fluirá a través del tubo capilar hacia el evaporador. Esta particularidad es una de las razones principales por las que el sistema de tubo capilar debe tener una carga crítica de refrigerante. Si hay demasiado líquido en el evaporador durante el ciclo de apagado, el compresor podría sufrir daños al reiniciar debido a la inundación de líquido, un fenómeno conocido como "golpe de líquido".

La carga de refrigerante debe ser precisa para satisfacer los requisitos del evaporador y mantener un sello de líquido subenfriado en la parte inferior del condensador y en la entrada del tubo capilar. Si se añade un exceso de refrigerante más allá de la carga crítica, el líquido subenfriado se acumulará en el condensador, lo que provocará presiones de cabeza excesivamente altas y eficiencias no deseadas. Es importante señalar que la carga crítica suele estar estampada en la placa de datos del fabricante del equipo. Para sistemas capilares comerciales más grandes, es común el uso de acumuladores a la salida del evaporador. Estos dispositivos están diseñados para atrapar cualquier líquido que pueda escapar de la vaporización en el evaporador durante los arranques, protegiendo así el compresor. El líquido proveniente del evaporador entra por la parte inferior del acumulador, y los vapores son aspirados desde la parte superior hacia el compresor. Gracias a esta ecualización de presión durante los ciclos de apagado, los sistemas de tubo capilar pueden emplear motores con bajo par de arranque, a menudo utilizando relés de arranque de corriente o de coeficiente de temperatura positivo (PTCR), a veces incluso sin condensadores de arranque, lo que simplifica aún más su diseño eléctrico.

Causas de Restricción y Bloqueo en Tubos Capilares

Uno de los problemas más significativos que afectan a los sistemas con tubo capilar es su susceptibilidad a las restricciones o bloqueos, que pueden ser parciales o totales. Estas obstrucciones pueden deberse a varias razones, a menudo relacionadas con la calidad de la instalación o la presencia de contaminantes en el sistema:

• Materiales extraños: Partículas como suciedad, residuos de papel de lija, virutas de lana de acero, arena o incluso sedimentos de aceite de refrigerante degradado, pueden ingresar al sistema durante la instalación o el mantenimiento y acumularse dentro del tubo, obstruyendo el flujo. La pequeña luz del tubo capilar lo hace extremadamente vulnerable a estas partículas.
• Congelación: Si existe humedad o agua en el sistema, esta puede viajar a través del tubo capilar. Al experimentar la repentina caída de presión en la entrada del evaporador (justo antes de donde el refrigerante se expande), la humedad se congelará gradualmente, formando una capa de hielo en el diámetro interior del tubo. Esta acumulación de hielo causa una restricción y obstaculiza severamente el rendimiento del sistema.
• Dobladuras (Kinks): Un doblado, una torcedura o una deformación física en el tubo capilar durante la manipulación, instalación o debido a vibraciones excesivas puede alterar su diámetro interno, restringiendo o incluso impidiendo por completo el paso del refrigerante. Dado su pequeño tamaño, son muy delicados.
• Obstrucción por aceite: En casos de inundación del compresor o si el aceite refrigerante no circula correctamente, el exceso de aceite puede ser arrastrado al tubo capilar, acumulándose y bloqueando su flujo, un fenómeno conocido como “atasco por aceite”. Esto es particularmente problemático si el aceite se vuelve viscoso o se degrada.

Por estas razones, es de suma importancia instalar un filtro deshidratador antes del tubo capilar. Este componente es esencial para atrapar cualquier objeto extraño que pueda estar presente en el sistema y para absorber la humedad, actuando como una barrera protectora, evitando así que se congele en la entrada del evaporador y cause una restricción que comprometa el funcionamiento del equipo.

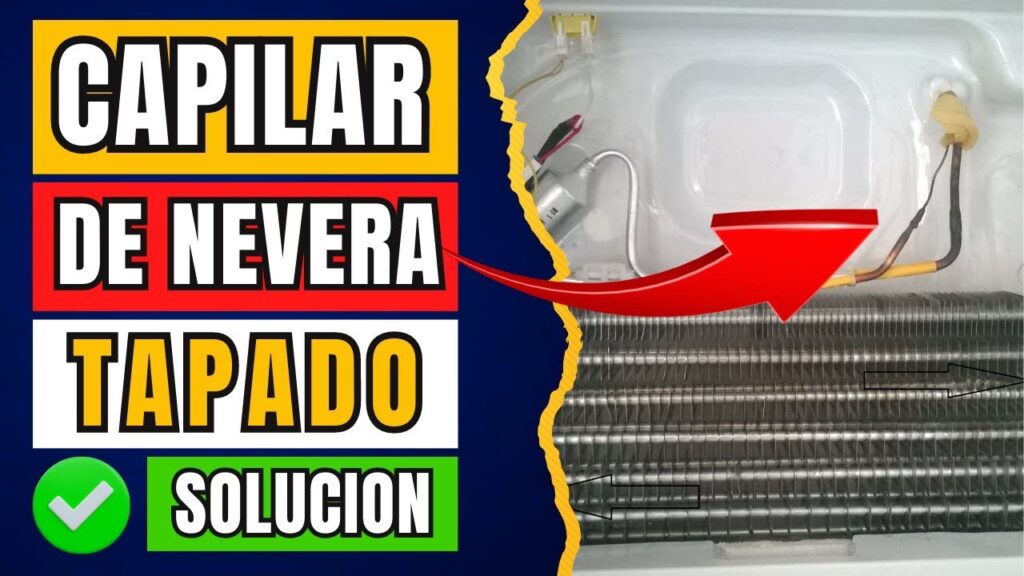

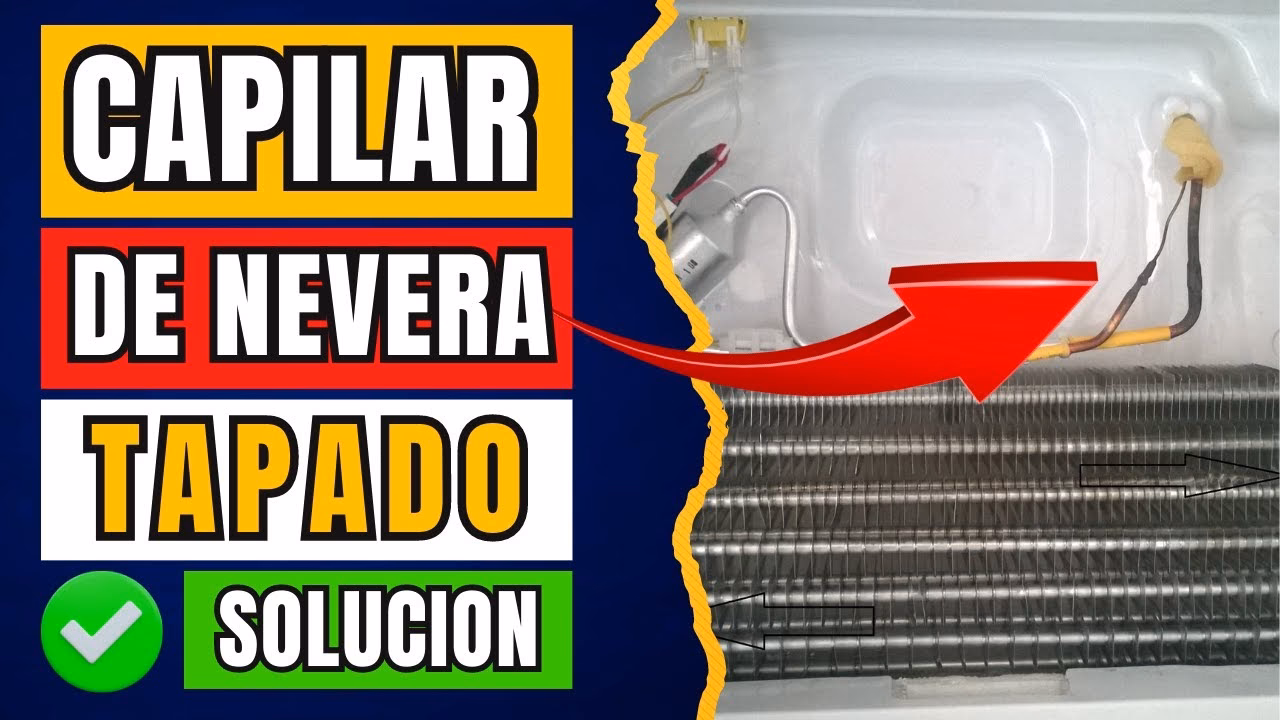

Síntomas Clave de un Tubo Capilar Restringido

La identificación temprana de una restricción en el tubo capilar es crucial para evitar daños mayores al sistema HVAC, costosas reparaciones y una disminución en la eficiencia energética. Los síntomas variarán en severidad dependiendo de cuán grave sea la obstrucción y la causa subyacente. Aquí detallamos los signos más comunes y sus implicaciones:

Restricción Parcial

Cuando el tubo capilar está parcialmente bloqueado, los síntomas suelen ser indicadores de un rendimiento deficiente del sistema, pero no de una falla total. Estos incluyen:

• Alta presión en la cabeza: Se observará una presión elevada en el condensador, a menudo significativamente superior a los valores normales. Esto se debe a la acumulación de líquido subenfriado que no puede pasar libremente a través de la restricción, lo que provoca un respaldo en el condensador y una acumulación de presión.
• Evaporador 'hambriento': El flujo reducido de refrigerante hacia el evaporador significa que este componente no recibe la cantidad adecuada de fluido para absorber calor eficientemente. Esto lleva a una subalimentación del evaporador, que puede manifestarse con una formación de hielo irregular o parcial en sus aletas.
• Bajas presiones en el lado de baja: Como resultado de la falta de refrigerante que fluye hacia el evaporador, las presiones en el lado de baja del sistema serán significativamente bajas, a veces acercándose al vacío, pero sin llegar a él por completo.
• Sobrecalentamiento muy alto del evaporador: El poco refrigerante que llega al evaporador se vaporiza rápidamente debido a la baja cantidad, y el vapor resultante se sobrecalienta en exceso a medida que continúa absorbiendo calor sin la masa de refrigerante necesaria para mantener una temperatura adecuada. Esto indica que el sistema no está enfriando eficazmente.

Bloqueo Completo

Un tubo capilar completamente obstruido presenta síntomas mucho más graves y peligrosos, ya que el flujo de refrigerante se detiene por completo:

• Presiones de cabeza peligrosamente altas: La acumulación total de refrigerante en el condensador puede llevar las presiones a niveles extremadamente peligrosos, excediendo los límites de diseño del sistema y poniendo en riesgo la integridad de los componentes, incluida la posibilidad de una ruptura.
• Presiones del evaporador en rango de vacío: Sin flujo de refrigerante hacia el evaporador, el lado de baja del sistema caerá rápidamente a un rango de vacío, indicando una falta total de operación y absorción de calor. El compresor intentará funcionar contra un vacío, lo que puede causar daños internos.
• Compresor sobrecargado o apagado: El compresor trabajará con una carga excesiva en el lado de alta presión y una falta de refrigerante en el lado de baja, lo que puede llevar a su apagado por sobrecarga térmica o a un fallo prematuro.

Restricción por Congelación (Humedad)

Si la restricción es causada por la congelación de humedad dentro del sistema, el patrón de síntomas puede ser intermitente y engañoso, ya que el sistema puede parecer que funciona correctamente por períodos:

• La humedad, presente en el sistema debido a una evacuación incompleta o una fuga, pasa por el condensador y viaja a través del tubo capilar.
• Al experimentar la repentina caída de presión en la entrada del evaporador, la humedad comienza a congelarse gradualmente, formando una capa de hielo en el diámetro interno del tubo capilar.
• Esta capa de hielo causa una ligera restricción inicial, lo que reduce el rendimiento del sistema, llevando a que las presiones de cabeza se eleven y las presiones del evaporador desciendan, similar a una restricción parcial.
• Si el problema de humedad es severo, esta capa de hielo pronto causará una restricción completa y apagará el compresor, generalmente por su sobrecarga térmica integrada.
• Una vez que el sistema se apaga, el calor residual o la temperatura ambiente harán que las capas de hielo se derritan. Las presiones del sistema se igualarán, y el sistema esperará que la sobrecarga térmica se reinicie. Posteriormente, el sistema puede volver a arrancar, repitiendo el ciclo de operación, congelación y apagado. Este ciclo intermitente es un claro indicio de un problema de humedad en el sistema. Para resolverlo, el sistema deberá ser deshidratado, evacuado a fondo y recargado con refrigerante nuevo.

Diagnóstico y Soluciones para Tubos Capilares Obstruidos

Una vez diagnosticado un tubo capilar restringido, existen varias opciones para su reparación o reemplazo, cada una con sus propias consideraciones y requisitos de habilidad:

Limpieza Hidráulica

En el mercado existen limpiadores hidráulicos de tubos capilares que pueden ser muy efectivos para eliminar obstrucciones causadas por materiales extraños o lodos, si se utilizan correctamente. Esta técnica implica aplicar presión hidráulica (generalmente con un fluido especial) a un extremo del tubo capilar. Idealmente, esto se hace con el tubo capilar retirado del sistema, o al menos con un extremo desconectado para permitir la salida de la obstrucción. Algunos tubos capilares pueden requerir que se sople hidráulicamente un pequeño trozo de alambre, de un diámetro ligeramente inferior al del tubo, a través de ellos para limpiar objetos extraños y lodos de su diámetro interno. Este alambre actúa como un pistón, empujando la obstrucción. Algunos kits de limpieza completos incluyen bobinas de pequeños pistones de alambre, así como un limpiador hidráulico, una lima para la preparación del tubo, y un medidor de diámetro de tubo capilar para asegurar la compatibilidad.

Reemplazo del Tubo Capilar

Muchos técnicos optan simplemente por reemplazar el tubo capilar por uno nuevo si el original está completamente obstruido, severamente restringido, o si presenta daños físicos como dobladuras. En este caso, es de vital importancia que el tubo capilar de reemplazo tenga exactamente el mismo diámetro, longitud y número de espiras o vueltas que el original. Cualquier variación en estas especificaciones alterará el flujo de refrigerante y el rendimiento del sistema. Existen medidores de tubos capilares en el mercado para determinar el diámetro exacto del tubo original antes de seleccionar un reemplazo. Al cortar un tubo capilar, la técnica recomendada es limar una pequeña muesca en forma de 'V' en un lado del tubo con una lima adecuada y luego doblar el tubo hacia adelante y hacia atrás donde se hizo la muesca para lograr una ruptura limpia y sin rebabas. Es fundamental evitar la formación de rebabas en los extremos de los tubos capilares, ya que estas pueden obstaculizar el flujo de refrigerante y causar una ineficiencia significativa en el sistema.

Proceso de Soldadura

Soldar el tubo capilar en su lugar requiere una habilidad especial y atención a los detalles para evitar crear una nueva obstrucción. El tubo capilar debe insertarse aproximadamente de 1 a 2 pulgadas más allá del punto donde se realizará la junta de soldadura. Esto es crucial para asegurar que la soldadura no se desplace hacia arriba o hacia abajo por acción capilar (un fenómeno por el cual un líquido, en este caso la soldadura fundida, puede ascender o descender por un tubo estrecho) y bloquee la entrada o salida del tubo capilar, lo que anularía el propósito de la reparación. Aplicar una pequeña cantidad de aceite de refrigeración en el extremo del tubo capilar antes de soldar puede ayudar a evitar que la soldadura se adhiera al extremo del tubo. Además, al engarzar la línea donde se inserta el tubo capilar, se debe tener extremo cuidado de no engarzar o comprimir el propio tubo capilar, ya que esto podría crear una nueva restricción tan pronto como se complete la instalación.

Tabla Comparativa: Restricción Parcial vs. Bloqueo Completo

Preguntas Frecuentes sobre Tubos Capilares Restringidos

¿Por qué es tan importante la "carga crítica" de refrigerante en estos sistemas?

La carga crítica es vital porque los sistemas de tubo capilar no detienen el flujo de refrigerante durante los ciclos de apagado. Una carga incorrecta (especialmente un exceso de refrigerante) puede llevar a que el líquido subenfriado inunde el evaporador, lo que puede causar daños graves al compresor durante los arranques. La carga crítica asegura que el sistema tenga la cantidad precisa de refrigerante para operar eficientemente sin sobrecargar el compresor ni comprometer la capacidad de enfriamiento.

¿Qué es un filtro deshidratador y por qué es crucial para prevenir problemas en el tubo capilar?

Un filtro deshidratador es un componente esencial que se instala antes del tubo capilar. Su función es doble y protectora: primero, atrapar cualquier partícula o material extraño (como suciedad, virutas o residuos) que pueda obstruir el pequeño diámetro del tubo capilar; y segundo, absorber la humedad residual del sistema. La humedad es particularmente peligrosa porque puede congelarse en la entrada del evaporador debido a la caída de presión, creando una restricción de hielo que interrumpe el flujo de refrigerante.

¿Puede la humedad realmente congelar un tubo capilar y cómo se manifiesta este problema?

Sí, la humedad es una de las causas más comunes de restricción por congelación en los tubos capilares. Se manifiesta con síntomas que a menudo parecen intermitentes o cíclicos: el sistema funciona por un tiempo, luego la humedad se congela causando una restricción, lo que eleva las presiones de cabeza y baja las del evaporador. Esto a menudo lleva al compresor a apagarse por su sobrecarga térmica integrada como medida de seguridad. Una vez que el sistema se apaga y el hielo se derrite, las presiones se igualan y el sistema puede volver a arrancar, repitiendo el ciclo. La solución definitiva para este problema es deshidratar el sistema a fondo, evacuarlo completamente y recargarlo con refrigerante nuevo y limpio.

¿Es posible limpiar un tubo capilar o siempre debe reemplazarse cuando está obstruido?

Ambas opciones son posibles y la elección depende de la naturaleza y severidad de la obstrucción. La limpieza hidráulica es un método efectivo para eliminar obstrucciones causadas por materiales extraños o lodos, especialmente si se realiza con el equipo y la técnica adecuados (a menudo con la ayuda de un alambre que actúa como pistón para desalojar el bloqueo). Sin embargo, en casos de daños estructurales (como dobladuras permanentes) o si la obstrucción es muy severa y no responde a la limpieza, el reemplazo del tubo capilar por uno nuevo con las mismas especificaciones (diámetro, longitud) es la solución más confiable y a menudo la preferida por los técnicos.

¿Qué precauciones especiales se deben tomar al soldar un nuevo tubo capilar?

La soldadura de un tubo capilar requiere una precisión considerable para evitar crear una nueva obstrucción de soldadura. Es crucial insertar el tubo aproximadamente 1 a 2 pulgadas más allá de donde se formará la junta de soldadura. Esto previene que la soldadura fundida se desplace por acción capilar (ascendiendo por el pequeño diámetro del tubo) y bloquee la entrada o salida del tubo capilar. Aplicar una pequeña cantidad de aceite de refrigeración en el extremo del tubo capilar antes de soldar también puede ayudar a evitar que la soldadura se adhiera directamente al extremo del tubo. Además, al engarzar o manipular la línea donde se inserta el tubo capilar, se debe tener extremo cuidado de no dañar o comprimir el propio tubo capilar, ya que esto podría crear una restricción mecánica.

En resumen, los tubos capilares, aunque son componentes aparentemente sencillos, juegan un papel crucial en los sistemas HVAC. Las restricciones y bloqueos pueden llevar a una serie de síntomas que van desde una disminución de la eficiencia hasta fallas completas del sistema, incluyendo presiones peligrosamente altas o en rango de vacío. Comprender las causas subyacentes y los síntomas específicos, así como las técnicas adecuadas de limpieza, reemplazo y soldadura, es fundamental para cualquier profesional del HVAC. Un diagnóstico y una intervención a tiempo no solo restaurarán el rendimiento óptimo del sistema, sino que también prolongarán su vida útil, evitando costosas reparaciones mayores y garantizando un funcionamiento seguro y eficiente de su equipo de climatización.
