Conecta tu Secadora: Guía de Cables Paso a Paso

Conectar correctamente los cables de tu secadora eléctrica es un paso crucial para garantizar no solo su funcionamiento óptimo, sino, lo que es más importante, la seguridad de tu hogar y tu familia. Una conexión inadecuada puede llevar a problemas de rendimiento, cortocircuitos e incluso incendios. Aunque pueda parecer una tarea intimidante, con la información correcta y siguiendo las precauciones necesarias, podrás realizar esta instalación de manera segura y eficaz.

Este artículo te guiará a través de los diferentes tipos de conexiones que puedes encontrar, las herramientas esenciales que necesitarás y un proceso paso a paso detallado para asegurar que tu secadora quede perfectamente instalada. Prepárate para entender cada cable y cada tornillo, transformándote en el experto de tu propio hogar.

Entendiendo los Tipos de Conexión de Secadoras

Antes de sumergirte en la instalación, es fundamental identificar qué tipo de toma de corriente tienes en tu hogar y, por ende, qué tipo de cable de alimentación necesitará tu secadora. Principalmente, existen dos configuraciones comunes para secadoras eléctricas de 240 voltios:

• Conexión de 3 Clavijas (NEMA 10-30P): Esta es una configuración más antigua, común en casas construidas antes de mediados de los años 90. Utiliza tres conductores: dos líneas calientes (L1 y L2) y un conductor neutro/tierra combinado. La toma de corriente se ve como una "cara feliz" con dos ojos horizontales y una boca curva en la parte inferior.
• Conexión de 4 Clavijas (NEMA 14-30P): Esta es la configuración estándar actual y la más segura. Incluye cuatro conductores: dos líneas calientes (L1 y L2), un conductor neutro y un conductor de tierra dedicado. La toma de corriente tiene dos ojos verticales, una boca horizontal y un pequeño orificio redondo debajo.

Es vital que el cable de alimentación de tu secadora coincida con la toma de corriente de la pared. No intentes forzar un cable en una toma que no le corresponde, ya que esto es extremadamente peligroso. Si no coinciden, deberás consultar a un electricista para que instale la toma correcta o, en algunos casos, se puede cambiar el cable de alimentación de la secadora, aunque siempre es preferible que la instalación eléctrica del hogar sea la adecuada.

¿Por qué la diferencia? La evolución de la seguridad

La principal diferencia entre las conexiones de 3 y 4 clavijas radica en la separación del conductor neutro y el de tierra. En las configuraciones de 3 clavijas, el neutro y la tierra están combinados. Esto significa que si hay una falla en el cableado o en el aparato, la corriente de retorno podría viajar por la carcasa metálica de la secadora, creando un riesgo de descarga eléctrica. En el sistema de 4 clavijas, el conductor de tierra es independiente, proporcionando una ruta segura para la corriente de falla directamente de vuelta al panel eléctrico sin energizar la carcasa del aparato. Esta es una mejora significativa en la seguridad eléctrica.

Herramientas y Materiales Necesarios

Antes de comenzar, asegúrate de tener a mano los siguientes elementos:

• Cable de alimentación de la secadora: De 3 o 4 clavijas, según tu toma de corriente. Asegúrate de que sea del calibre adecuado (generalmente 10 AWG para secadoras).
• Destornillador Phillips o de cabeza plana: O un juego de destornilladores, ya que algunos tornillos pueden variar.
• Pinzas pelacables (opcional pero útil): Si el cable no viene pre-pelado.
• Multímetro o probador de voltaje (opcional pero recomendado): Para verificar la ausencia de corriente.
• Linterna: Para una mejor visibilidad en espacios oscuros.
• Guantes de trabajo: Para proteger tus manos.
• Manual de la secadora: Siempre es buena idea consultarlo, ya que puede tener instrucciones específicas del modelo.

Precauciones de Seguridad Fundamentales

La electricidad es peligrosa y debe tratarse con el máximo respeto. Sigue estas precauciones rigurosamente:

1. ¡Desconecta la energía! Antes de tocar cualquier cable o terminal, localiza el interruptor automático (breaker) de la secadora en tu panel eléctrico principal y apágalo. Si no estás seguro, apaga el interruptor principal de toda la casa.
2. Verifica la ausencia de voltaje: Utiliza un probador de voltaje para asegurarte de que no haya corriente en la toma de corriente donde conectarás la secadora.
3. Lee el manual: Consulta el manual de instalación de tu secadora para cualquier instrucción específica del fabricante.
4. Nunca improvises: Si no estás seguro de un paso, o si te sientes incómodo, detente y llama a un electricista cualificado. La seguridad es lo primero.
5. Trabaja en un área bien iluminada: Asegúrate de tener suficiente luz para ver claramente los colores de los cables y los terminales.

Paso a Paso: Conectando el Cable de tu Secadora

El proceso de conexión variará ligeramente dependiendo de si estás usando un cable de 3 o 4 clavijas. Sigue las instrucciones correspondientes a tu situación.

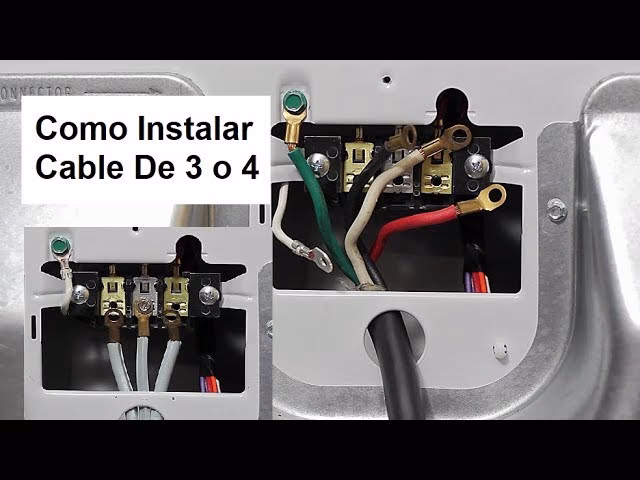

Instalación del Cable de 3 Clavijas

Este tipo de instalación requiere un paso adicional crucial: la conexión del puente de unión (bonding strap) entre el neutro y la tierra de la carcasa de la secadora. Este puente suele venir preinstalado o como un componente separado en la secadora.

1. Prepara la secadora: Retira la cubierta de la placa de terminales en la parte trasera inferior de la secadora. Generalmente, está sujeta por uno o dos tornillos.
2. Prepara el cable: Si el extremo del cable de alimentación no está pelado, utiliza las pinzas pelacables para retirar aproximadamente 1 a 1.5 pulgadas del aislamiento exterior, exponiendo los tres conductores internos. Luego, pela aproximadamente 1/2 pulgada del aislamiento de cada conductor individual.
3. Identifica los terminales: Verás tres tornillos de terminales en la secadora. Los dos tornillos exteriores son para las líneas calientes (L1 y L2), y el tornillo central es para el neutro/tierra.
4. Conecta los cables:
   • Conecta los dos cables calientes (generalmente negros o rojos) a los tornillos exteriores (L1 y L2). No importa cuál vaya a qué lado.
   • Conecta el cable neutro (generalmente blanco o gris) al tornillo central.
5. Asegura el puente de unión: Este es el paso más crítico para las conexiones de 3 clavijas. La secadora debe tener un puente metálico o un cable de tierra verde que conecta el terminal neutro central a la carcasa metálica de la secadora. Asegúrate de que este puente esté firmemente conectado. Si la secadora tiene una correa de unión extraíble, asegúrala entre el terminal neutro central y el tornillo de tierra de la carcasa (que suele estar marcado con un símbolo de tierra o es verde).
6. Aprieta los tornillos: Asegúrate de que todos los tornillos estén bien apretados. Una conexión floja puede causar sobrecalentamiento y peligro de incendio.
7. Fija el cable: Utiliza el alivio de tensión (strain relief) provisto con el cable de alimentación o la secadora. Esto es una abrazadera que se atornilla al chasis de la secadora donde entra el cable, evitando que los cables se salgan o se dañen si se tira del cable.
8. Vuelve a colocar la cubierta: Una vez que todo esté conectado y asegurado, vuelve a colocar la cubierta de la placa de terminales.

Instalación del Cable de 4 Clavijas

La instalación de 4 clavijas es la más segura y requiere que el puente de unión (bonding strap) entre el neutro y la tierra de la carcasa sea retirado. Esto es crucial para mantener la separación de los caminos de tierra y neutro.

1. Prepara la secadora: Retira la cubierta de la placa de terminales en la parte trasera inferior de la secadora.
2. Retira el puente de unión: Este es el paso más importante para las conexiones de 4 clavijas. Localiza el puente metálico o el cable verde que conecta el terminal neutro central a la carcasa de la secadora. Retíralo completamente. Guarde esta pieza en caso de que necesite volver a convertir la secadora para una conexión de 3 clavijas en el futuro.
3. Prepara el cable: Si el extremo del cable de alimentación no está pelado, utiliza las pinzas pelacables para retirar aproximadamente 1 a 1.5 pulgadas del aislamiento exterior, exponiendo los cuatro conductores internos. Luego, pela aproximadamente 1/2 pulgada del aislamiento de cada conductor individual.
4. Identifica los terminales: Verás cuatro tornillos de terminales. Los dos tornillos exteriores son para las líneas calientes (L1 y L2), el tornillo central es para el neutro, y el tornillo separado, a menudo verde o con un símbolo de tierra, es para la tierra.
5. Conecta los cables:
   • Conecta los dos cables calientes (negro y rojo) a los tornillos exteriores (L1 y L2).
   • Conecta el cable neutro (blanco o gris) al tornillo central.
   • Conecta el cable de tierra (verde o cobre desnudo) al tornillo de tierra dedicado, que suele estar atornillado directamente a la carcasa de la secadora o a una lengüeta de tierra verde.
6. Aprieta los tornillos: Asegúrate de que todos los tornillos estén bien apretados.
7. Fija el cable: Utiliza el alivio de tensión (strain relief) para asegurar el cable de alimentación al chasis de la secadora.
8. Vuelve a colocar la cubierta: Una vez que todo esté conectado y asegurado, vuelve a colocar la cubierta de la placa de terminales.

Tabla Comparativa: Conexión de 3 vs. 4 Clavijas

Verificación Final y Pruebas

Una vez que hayas terminado la conexión, es hora de realizar algunas verificaciones y pruebas:

• Doble verificación: Revisa todas las conexiones para asegurarte de que los cables estén en los terminales correctos y que todos los tornillos estén bien apretados.
• Asegura la cubierta: Vuelve a colocar firmemente la cubierta de la placa de terminales.
• Conecta la secadora: Enchufa el cable de la secadora a la toma de corriente de la pared.
• Restaura la energía: Vuelve a encender el interruptor automático (breaker) en tu panel eléctrico.
• Prueba la secadora: Enciende la secadora y selecciona un ciclo corto para asegurarte de que funcione correctamente. Escucha cualquier ruido inusual, olor a quemado o si el aparato no enciende.

Errores Comunes a Evitar

Evitar estos errores puede ahorrarte problemas y garantizar la seguridad:

• No desconectar la energía: El error más peligroso. Siempre desconecta la energía antes de trabajar.
• Conexiones flojas: Los tornillos flojos pueden causar arcos eléctricos, sobrecalentamiento y riesgo de incendio.
• Confundir cables: Asegúrate de que cada cable vaya a su terminal correcto (caliente a L1/L2, neutro a neutro, tierra a tierra).
• No gestionar el puente de unión correctamente: No remover el puente para una conexión de 4 clavijas o no instalarlo para una de 3 clavijas es un error crítico de seguridad.
• Usar el calibre de cable incorrecto: Un cable de calibre insuficiente puede sobrecalentarse. Para secadoras, generalmente se requiere calibre 10 AWG.
• No usar un alivio de tensión: Sin él, tirar del cable puede dañar las conexiones internas.

Preguntas Frecuentes (FAQ)

¿Puedo usar un cable de 3 clavijas en una toma de 4 clavijas?

No, no directamente. La toma de 4 clavijas está diseñada para un sistema más seguro con tierra separada. Usar un adaptador o intentar modificarlo es peligroso y no se recomienda.

¿Puedo usar un cable de 4 clavijas en una toma de 3 clavijas?

No, tampoco directamente. Aunque existen adaptadores, no se recomienda su uso para aparatos de alto consumo como las secadoras debido a las implicaciones de seguridad y el riesgo de sobrecarga o conexiones incorrectas.

¿Qué hago si mi toma de corriente no coincide con el cable de mi secadora?

La opción más segura es que un electricista cualificado instale la toma de corriente adecuada en tu hogar. Cambiar el cable de la secadora solo debe hacerse si la secadora es nueva y viene sin cable, y si estás seguro de que la instalación eléctrica de tu hogar es compatible con el tipo de cable que vas a instalar.

¿Por qué es tan importante el puente de unión (bonding strap)?

Para las secadoras de 3 clavijas, el puente de unión es vital porque une el neutro al chasis metálico de la secadora, proporcionando una ruta de retorno para la corriente en caso de falla. Sin embargo, para las secadoras de 4 clavijas, debe removerse porque el cable de tierra dedicado ya proporciona esa ruta de seguridad, y mantener el puente crearía un camino redundante y potencialmente peligroso para la corriente a través del neutro y la tierra a la vez, lo cual va en contra de las normativas de seguridad actuales.

¿Qué calibre de cable necesito para mi secadora?

La mayoría de las secadoras eléctricas residenciales requieren un circuito de 30 amperios, lo que significa que el cable de alimentación debe ser de calibre 10 AWG (American Wire Gauge). Utilizar un calibre inferior (número mayor, como 12 AWG) podría causar sobrecalentamiento.

¿Qué pasa si los cables se calientan mucho?

Si los cables se calientan excesivamente, esto es una señal de una conexión floja, un calibre de cable insuficiente o un problema eléctrico grave. Desconecta la secadora inmediatamente y no la uses. Llama a un electricista para que inspeccione la instalación.

Conclusión

Conectar los cables de tu secadora no es una tarea para tomar a la ligera, pero siguiendo esta guía detallada y, sobre todo, priorizando la seguridad, puedes realizarla con confianza. Recuerda siempre verificar la ausencia de corriente, identificar correctamente tu tipo de conexión (3 o 4 clavijas) y gestionar el puente de unión según corresponda. Si en algún momento te sientes inseguro o encuentras una situación que no entiendes, no dudes en contactar a un electricista profesional. Una instalación correcta garantiza que tu secadora funcione de manera eficiente y, lo que es más importante, protege tu hogar de riesgos eléctricos.
