Tubos Capilares: Pequeños en Tamaño, Gigantes en Función

En el vasto universo de la tecnología y la ciencia, a menudo son los componentes más pequeños y discretos los que desempeñan los roles más críticos. Entre estos, los tubos capilares se erigen como verdaderos pilares, a pesar de su tamaño diminuto. Su nombre evoca una conexión intrínseca con fenómenos naturales asombrosos, y sus dimensiones específicas son la clave de su funcionalidad.

Estos conductos, que a simple vista podrían parecer insignificantes, son el corazón de numerosos procesos y dispositivos que utilizamos a diario o que son fundamentales en laboratorios y entornos industriales. Desde la precisión en las mediciones médicas hasta el control de fluidos en sistemas complejos, la comprensión de sus características y el porqué de sus dimensiones es esencial para apreciar su verdadero valor. Adentrémonos en el mundo de los tubos capilares y desvelemos los secretos que guardan sus minúsculas proporciones.

¿Qué Define a un Tubo Capilar? Dimensiones Clave

La esencia de un tubo capilar radica en sus medidas extremadamente reducidas. No cualquier tubo delgado es un tubo capilar; existe una definición muy específica que delimita esta categoría especial de conductos. Estas especificaciones no son arbitrarias, sino que están intrínsecamente ligadas a los fenómenos físicos que se manifiestan en su interior, principalmente la acción capilar, de la cual toman su nombre.

El Diámetro Exterior (DE): El Umbral de los 4mm

La característica más distintiva y la que primero define a un tubo capilar es su diámetro exterior. Se considera tubo capilar a todo aquel cuyo diámetro exterior es menor a 4mm. Esta pequeña medida es crucial porque por debajo de este umbral, los efectos de la tensión superficial y las fuerzas intermoleculares entre el líquido y las paredes del tubo comienzan a dominar sobre las fuerzas gravitacionales o inerciales. Esto permite que fenómenos como el ascenso o descenso de líquidos (la capilaridad) se hagan evidentes y controlables. La precisión en la fabricación de estos tubos es, por lo tanto, de suma importancia, ya que incluso pequeñas variaciones en el diámetro pueden alterar significativamente su comportamiento y la exactitud de los resultados en sus aplicaciones.

El Espesor de Pared: Precisión Milimétrica

Además del diámetro exterior, el espesor de la pared del tubo es otro factor determinante. Usualmente, el espesor de pared es menor que 1 mm. Esta delgadez no solo contribuye a mantener un diámetro exterior reducido, sino que también influye directamente en el diámetro interior del tubo, que es donde ocurre la acción capilar. En algunos casos especiales, este espesor puede ser extremadamente fino, llegando a límites de precisión sorprendentes. Sin embargo, existe un límite práctico y físico para esta delgadez: el espesor nunca es menor a 0,25mm. Este mínimo garantiza la integridad estructural del tubo, su resistencia a la manipulación y su capacidad para soportar las presiones internas o externas sin colapsar o romperse. Un espesor de pared adecuado es vital para asegurar la durabilidad y funcionalidad del tubo en sus diversas aplicaciones.

El Diámetro Interior (DI): El Alma del Tubo

Aunque no se especifica directamente en la definición original, el diámetro interior (DI) es, sin duda, la medida más funcionalmente relevante de un tubo capilar. Este se deriva del diámetro exterior y del espesor de la pared (DI = DE - 2 * Espesor de Pared). Es dentro de este diminuto espacio donde la magia de la capilaridad realmente ocurre. Un diámetro interior extremadamente pequeño maximiza la relación entre la superficie de contacto del líquido con la pared del tubo y el volumen del líquido. Esta alta relación superficie-volumen es lo que permite que las fuerzas de adhesión y cohesión del fluido, junto con la tensión superficial, sean lo suficientemente potentes como para mover el líquido contra la gravedad o para lograr flujos muy controlados y precisos. Cuanto menor es el DI, más pronunciado es el efecto capilar, lo que permite el ascenso de líquidos a mayores alturas o un control más fino del flujo.

La Magia de la Capilaridad: ¿Por Qué son Tan Pequeños?

La razón fundamental por la que los tubos capilares poseen dimensiones tan reducidas reside en el fenómeno físico que les da nombre: la capilaridad o acción capilar. Este efecto se manifiesta cuando un líquido entra en contacto con una superficie sólida, y las fuerzas de adhesión (entre el líquido y la superficie) y cohesión (entre las moléculas del líquido) interactúan con la tensión superficial del líquido. En un tubo de diámetro muy pequeño, estas fuerzas se vuelven dominantes sobre la gravedad.

Cuando las fuerzas de adhesión son mayores que las de cohesión (como en el agua en un tubo de vidrio), el líquido tiende a “mojar” la superficie del tubo y asciende por sus paredes, formando un menisco cóncavo. Cuanto menor es el diámetro interior del tubo, mayor es la altura a la que el líquido puede ascender. Por el contrario, si las fuerzas de cohesión son mayores que las de adhesión (como en el mercurio), el líquido forma un menisco convexo y desciende, siendo repelido por las paredes del tubo.

Las pequeñas dimensiones del tubo capilar, especialmente su diámetro interior minúsculo, son lo que amplifica este fenómeno. Al reducir el área de la sección transversal del líquido, la fuerza de la tensión superficial que actúa alrededor del perímetro del menisco puede levantar o empujar un volumen de líquido proporcionalmente mayor. Esto permite a los tubos capilares manipular y transportar volúmenes ínfimos de líquidos con gran precisión y sin necesidad de bombas o presiones externas, solo aprovechando las propiedades inherentes de los fluidos y sus interacciones con las superficies. Esta capacidad es invaluable en innumerables aplicaciones científicas e industriales.

Aplicaciones Sorprendentes de los Tubos Capilares

La utilidad de los tubos capilares se extiende a una multitud de campos, demostrando que su pequeño tamaño no es un impedimento, sino una ventaja crucial para la precisión y el control en diversas operaciones.

En el Ámbito Médico y de Laboratorio

• Muestras de Sangre: Los tubos capilares son omnipresentes en los laboratorios clínicos. Los tubos de microhematocrito, por ejemplo, son tubos capilares de vidrio utilizados para recolectar pequeñas muestras de sangre para determinar el volumen de glóbulos rojos (hematocrito). Su pequeño diámetro permite que la sangre ascienda por acción capilar, llenando el tubo de forma automática y precisa.
• Termometría: Muchos termómetros tradicionales, especialmente los de mercurio o alcohol, funcionan con un principio capilar. El líquido se expande o contrae en un bulbo y asciende o desciende por un tubo capilar extremadamente fino, indicando la temperatura.
• Cromatografía: En técnicas de separación como la cromatografía de gases o líquida de alto rendimiento, se utilizan columnas capilares para separar componentes de una mezcla con una eficiencia y resolución muy altas.
• Puntos de Fusión: En química, los tubos capilares sellados se usan para determinar el punto de fusión de sustancias, ya que permiten observar la transición de fase de una pequeña cantidad de muestra al ser calentada.

En la Industria de la Refrigeración

Los tubos capilares juegan un papel vital como dispositivos de expansión en pequeños sistemas de refrigeración y aire acondicionado, como refrigeradores domésticos, congeladores y algunos aires acondicionados de ventana. Su longitud y diámetro interno precisos actúan como un control restrictivo del flujo de refrigerante, reduciendo la presión del líquido de alta presión a una presión más baja en el evaporador. Esto permite que el refrigerante se evapore y absorba calor. La ausencia de piezas móviles los hace económicos, confiables y eficientes, aunque no ajustables como las válvulas de expansión.

Otras Aplicaciones Industriales y Científicas

• Lubricación: En algunos mecanismos, los tubos capilares se utilizan para dispensar cantidades muy pequeñas y controladas de lubricante a puntos específicos.
• Instrumentación Científica: Son componentes esenciales en una variedad de instrumentos de precisión, donde se requiere el manejo o transporte de volúmenes minúsculos de fluidos.
• Impresión: Algunas tecnologías de inyección de tinta utilizan principios capilares para controlar la salida precisa de pequeñas gotas de tinta.

Materiales y Fabricación: La Ingeniería Detrás de la Precisión

La producción de tubos capilares de alta calidad es un proceso que requiere una ingeniería y una precisión considerables, dadas sus diminutas dimensiones y las estrictas tolerancias requeridas para su funcionamiento. Los materiales utilizados varían según la aplicación, pero los más comunes incluyen el vidrio, ciertos metales y, en menor medida, algunos polímeros.

Materiales Comunes

• Vidrio: Es el material más tradicional y ampliamente utilizado para tubos capilares, especialmente en laboratorios. El vidrio de borosilicato es popular debido a su resistencia química, estabilidad térmica y la facilidad con la que se puede dibujar en diámetros muy finos con paredes lisas y uniformes. Su transparencia permite la observación directa de los fluidos.
• Metales: Tubos capilares de acero inoxidable, cobre o aleaciones de níquel son comunes en aplicaciones industriales, como la refrigeración o en sistemas hidráulicos de precisión. Estos ofrecen mayor resistencia mecánica, durabilidad y capacidad para soportar presiones más altas en comparación con el vidrio. El cobre, en particular, es valorado por su maleabilidad y excelente conductividad térmica.
• Plásticos/Polímeros: Aunque menos comunes para aplicaciones de capilaridad pura debido a las propiedades de humectación variables y la menor rigidez, ciertos polímeros de alta ingeniería se utilizan para tubos de microfluidos o en aplicaciones donde la flexibilidad o la biocompatibilidad son cruciales.

Proceso de Fabricación

La fabricación de tubos capilares es un arte en sí misma. Para el vidrio, se emplean técnicas de estirado: una preforma de vidrio más grande se calienta a altas temperaturas y luego se estira gradualmente, lo que reduce su diámetro y espesor de pared mientras se mantiene una uniformidad sorprendente. Para los metales, se utilizan procesos de extrusión y estirado en frío, donde el metal se fuerza a través de una serie de matrices cada vez más pequeñas para reducir su diámetro y lograr las dimensiones deseadas. La clave en ambos procesos es el control extremadamente preciso de la temperatura, la tensión y la velocidad para garantizar la consistencia del diámetro interior y exterior, así como el espesor de la pared a lo largo de toda la longitud del tubo.

Ventajas y Desafíos en el Uso de Tubos Capilares

Como cualquier componente especializado, los tubos capilares presentan una serie de ventajas y desventajas que deben considerarse al momento de su aplicación.

Ventajas

• Precisión de Flujo: Permiten un control extremadamente preciso de volúmenes muy pequeños de fluidos sin necesidad de bombas complejas.
• Simplicidad: En muchas aplicaciones, reemplazan dispositivos más complejos como válvulas de expansión, reduciendo costos y puntos de falla.
• Autonomía: Aprovechan fenómenos físicos naturales (capilaridad), lo que los hace ideales para sistemas pasivos o de bajo consumo energético.
• Versatilidad: Disponibles en una amplia gama de materiales y dimensiones para adaptarse a diversas necesidades químicas y mecánicas.
• Costo-Efectividad: Generalmente son componentes de bajo costo, especialmente los de vidrio, en comparación con otros dispositivos de control de flujo.

Desafíos

• Sensibilidad a Obstrucciones: Su diminuto diámetro los hace muy susceptibles a la obstrucción por partículas o contaminantes, lo que puede comprometer su funcionamiento.
• Fragilidad: Los tubos capilares de vidrio, aunque muy precisos, son inherentemente frágiles y pueden romperse con facilidad.
• Limpieza Dificultosa: Debido a su pequeño diámetro, limpiarlos a fondo puede ser un reto, especialmente si se han utilizado con fluidos viscosos o que dejan residuos.
• No Ajustables: En aplicaciones como la refrigeración, un tubo capilar tiene una capacidad de flujo fija, lo que significa que no puede ajustarse para diferentes condiciones de carga, a diferencia de una válvula de expansión termostática.
• Variabilidad de Lote: A pesar de la precisión de fabricación, pueden existir ligeras variaciones entre lotes que afecten el rendimiento en aplicaciones muy sensibles.

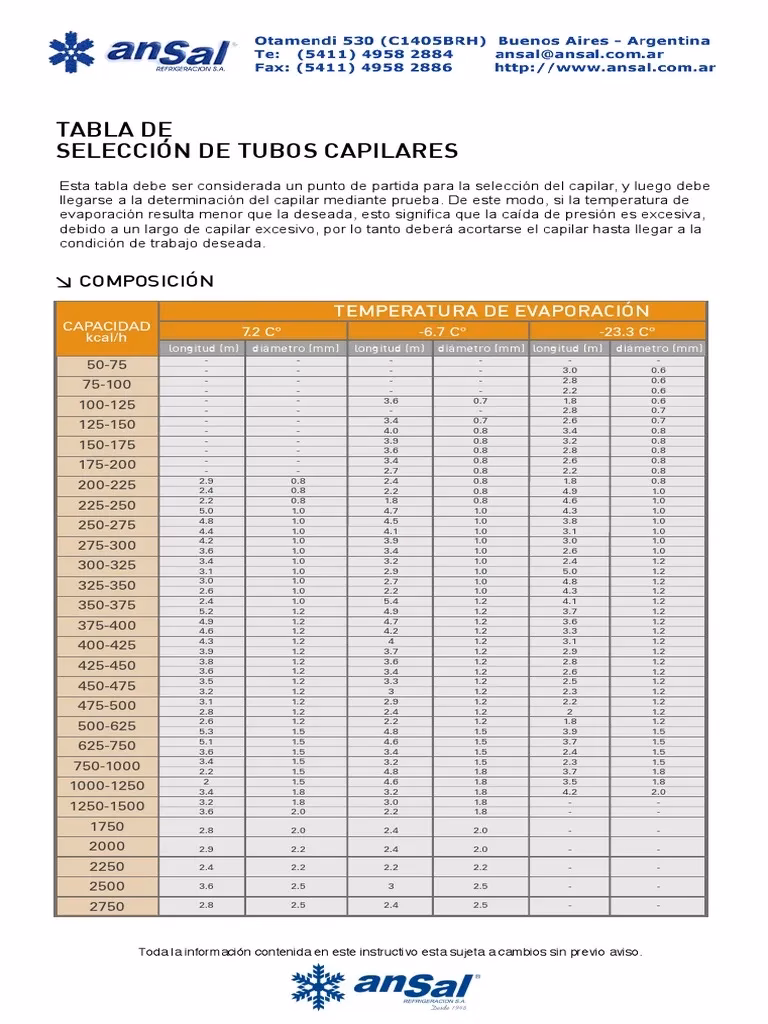

Tabla Comparativa: Tipos Comunes de Tubos Capilares y Sus Usos

Para ilustrar mejor la diversidad y especificidad de los tubos capilares, la siguiente tabla compara algunos tipos comunes y sus aplicaciones típicas:

Preguntas Frecuentes (FAQ) sobre Tubos Capilares

¿Cómo afecta el diámetro interior a la capilaridad?

El diámetro interior es el factor más crítico para la capilaridad. Cuanto menor sea el diámetro interior del tubo, mayor será la altura a la que un líquido hidrofílico (que moja el vidrio, como el agua) ascenderá por acción capilar. Esto se debe a que las fuerzas de tensión superficial que actúan alrededor del perímetro del menisco tienen un mayor impacto relativo sobre el menor volumen de líquido contenido en un tubo más estrecho.

¿Todos los tubos delgados son capilares?

No, no todos los tubos delgados son considerados capilares según la definición estricta. Un tubo es capilar si su diámetro exterior es menor a 4mm y su espesor de pared es usualmente menor a 1mm (con un mínimo de 0.25mm). Si bien un tubo puede ser delgado, si su diámetro exterior supera los 4mm, los efectos de la capilaridad ya no son tan pronunciados o dominantes como para justificar su clasificación como "capilar". La clave es el umbral de los 4mm, que marca el punto donde los fenómenos de tensión superficial se vuelven significativos.

¿Cuál es la importancia del espesor de pared?

El espesor de pared es importante por varias razones. Primero, junto con el diámetro exterior, define el diámetro interior del tubo, que es crucial para la acción capilar. Segundo, un espesor adecuado garantiza la resistencia mecánica del tubo, evitando que se colapse o rompa bajo presión o manipulación. Tercero, en algunas aplicaciones, el espesor de pared puede influir en la transferencia de calor o en la conductividad eléctrica del tubo, propiedades que pueden ser relevantes para su función.

¿Se pueden limpiar y reutilizar los tubos capilares?

Depende de la aplicación y el material del tubo. Muchos tubos capilares de vidrio utilizados en laboratorios para muestras de sangre o puntos de fusión son de un solo uso debido al riesgo de contaminación cruzada o la dificultad de una limpieza completa y estéril. Sin embargo, los tubos capilares metálicos utilizados en sistemas de refrigeración o instrumentación industrial están diseñados para una vida útil prolongada y no se limpian o reemplazan con frecuencia a menos que fallen. La limpieza de tubos muy finos es un desafío debido a la dificultad de hacer pasar fluidos de limpieza y asegurar la eliminación de residuos.

En conclusión, los tubos capilares son un testimonio de cómo la ingeniería de precisión en el micro-escala puede desbloquear capacidades extraordinarias. Su diseño, meticulosamente definido por sus dimensiones de diámetro exterior y espesor de pared, les permite interactuar con los fluidos de maneras únicas, aprovechando la fuerza de la capilaridad. Desde la vanguardia de la investigación médica hasta los electrodomésticos de nuestro hogar, estos discretos conductos continúan siendo componentes indispensables que demuestran que, a veces, los objetos más pequeños son los que sustentan las funciones más grandes y complejas. Su estudio y aplicación seguirán siendo fundamentales en el avance de diversas disciplinas científicas y tecnológicas.
