El Capilar del Termómetro: Precisión en Miniatura

Cuando pensamos en un termómetro, a menudo imaginamos la escala y el líquido que se mueve. Sin embargo, el componente más crítico y a menudo pasado por alto que permite esta magia de medición es el tubo capilar. Este diminuto conducto de vidrio es mucho más que un simple canal; es el cerebro operativo que traduce los cambios de volumen de un líquido en una lectura de temperatura precisa y visible. Su diseño y fabricación son un testimonio de la ingeniería de precisión, permitiendo que instrumentos tan comunes sean herramientas científicas confiables.

¿Qué es un Tubo Capilar en un Termómetro?

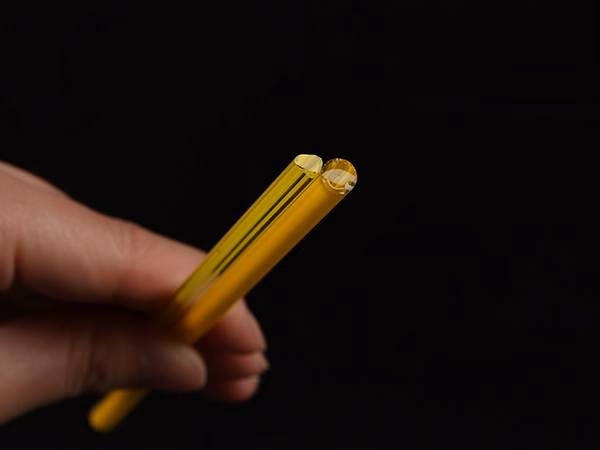

Un tubo capilar en el contexto de un termómetro es un tubo de vidrio extremadamente delgado con un orificio interno de diámetro muy pequeño, casi microscópico. Es la parte fundamental del termómetro donde el líquido sensible a la temperatura (como el mercurio o el alcohol coloreado) se expande o contrae, indicando la escala de temperatura. Este componente es el corazón del sistema de medición, ya que su estrechez es lo que permite una lectura sensible y precisa de incluso las más mínimas variaciones térmicas.

Comúnmente se le conoce por varios nombres, incluyendo tubo de vidrio termómetro, tubo de vidrio, tubo capilar de vidrio, o incluso simplemente tubo de vidrio delgado. Su diseño es crucial para la funcionalidad del termómetro, ya que está soldado a la burbuja o depósito de detección de temperatura. Cuando la temperatura de este depósito cambia, el líquido en su interior se expande o se contrae. Debido a la pequeñísima sección transversal del orificio capilar, incluso un ligero cambio en el volumen del líquido se traduce en un movimiento notable de la columna de líquido a lo largo del tubo, haciendo que la variación de temperatura sea fácilmente observable. Generalmente, es en la superficie de este tubo capilar donde se graba la escala del termómetro, proporcionando la referencia para la lectura.

Tipos y Formas de Tubos Capilares

Los tubos capilares no son todos iguales; se presentan en diversas formas y configuraciones para adaptarse a diferentes necesidades y aplicaciones de termómetros. Las dos clasificaciones principales basadas en su forma son:

• Tubos Capilares Prismáticos: Estos tubos tienen una forma angular, a menudo triangular o rectangular. Su diseño prismático tiene una ventaja óptica: actúan como una lente, magnificando la columna de líquido interna. Esto hace que la lectura de la temperatura sea mucho más fácil y clara para el usuario, especialmente en termómetros donde la precisión visual es clave.
• Tubos Capilares Redondos: Son los tubos de sección transversal circular más tradicionales. Aunque no ofrecen la misma magnificación óptica que los prismáticos, son igualmente efectivos en la medición y se utilizan ampliamente en una vasta gama de termómetros. Su simplicidad de fabricación los hace muy versátiles.

Además de la forma, los tubos capilares también se distinguen por el color de su respaldo, que mejora la visibilidad de la columna de líquido:

• Respaldo Blanco: Proporciona un contraste claro con el líquido oscuro (como el mercurio), haciendo que la columna sea fácilmente visible contra un fondo claro. Son muy comunes en termómetros de uso general.
• Respaldo Amarillo: Ofrece un contraste diferente, a menudo utilizado para líquidos transparentes o de colores claros, o en situaciones donde la luz ambiental puede afectar la visibilidad. El respaldo amarillo puede mejorar la agudeza visual en ciertas condiciones de iluminación o para usuarios con ciertas necesidades visuales.

La elección entre estos tipos depende de la aplicación específica del termómetro, las condiciones de iluminación en las que se usará y la facilidad de lectura deseada para el usuario final.

Especificaciones Técnicas del Vidrio Capilar

La precisión y durabilidad de un tubo capilar dependen en gran medida de los materiales y las dimensiones con las que se fabrica. Las especificaciones típicas de estos tubos son testimonio de la ingeniería de precisión involucrada:

• Material: Generalmente se fabrican con vidrio de borosilicato o vidrio Soa-cal. El vidrio de borosilicato es conocido por su alta resistencia al choque térmico y a la corrosión química, lo que lo hace ideal para aplicaciones donde la temperatura puede variar drásticamente o donde el termómetro podría estar expuesto a sustancias químicas. El vidrio Soa-cal también ofrece propiedades adecuadas para la fabricación de termómetros de uso general.
• Diámetro Interno (ID): El orificio capilar es increíblemente pequeño, con diámetros que suelen oscilar entre 0.02 mm y 0.50 mm. Esta minúscula abertura es fundamental; cuanto más pequeño sea el ID, más sensible será el termómetro a los cambios de temperatura, ya que un pequeño cambio en el volumen del líquido resultará en un desplazamiento más grande de la columna.
• Diámetro Externo (OD): El diámetro exterior del tubo varía típicamente entre 3.0 mm y 8.0 mm. Este tamaño externo garantiza la robustez del tubo, protegiendo el delicado orificio interno y permitiendo su fácil manipulación e integración en el diseño general del termómetro.
• Longitud: Los tubos capilares se producen en longitudes estándar, como 640 mm, 730 mm o 1000 mm. Estas longitudes permiten que los fabricantes de termómetros corten y configuren los tubos según las necesidades específicas de diseño y escala del termómetro.
• Forma: Como se mencionó, pueden ser redondos o prismáticos, cada uno con sus ventajas ópticas y de aplicación.
• Color del Respaldo: Los colores de respaldo blanco o amarillo son estándar para mejorar la visibilidad del líquido.

Es importante destacar que los tamaños y especificaciones pueden personalizarse según los requisitos específicos de cada fabricante de termómetros, lo que permite una gran flexibilidad en el diseño y la funcionalidad del producto final.

Características Clave de los Tubos Capilares

Más allá de sus especificaciones, los tubos capilares poseen características inherentes que los hacen indispensables para la medición de temperatura:

• Alta Precisión de Medición: La propiedad más importante. El diámetro extremadamente pequeño del capilar magnifica el movimiento del líquido. Una expansión o contracción mínima del líquido dentro del depósito de temperatura se traduce en un movimiento considerable de la columna dentro del capilar. Esta amplificación física es la base de la alta precisión que esperamos de los termómetros bien calibrados. Sin un capilar tan fino, las pequeñas variaciones de temperatura serían imperceptibles.
• Resistencia a Altas Temperaturas: Fabricados con vidrio de borosilicato o materiales similares, estos tubos están diseñados para soportar un amplio rango de temperaturas sin deformarse, agrietarse o alterar sus propiedades dimensionales. Esto asegura que la escala de medición permanezca constante y que el termómetro funcione de manera confiable en diversas condiciones térmicas.
• Resistencia a la Corrosión: El vidrio es inherentemente resistente a la mayoría de los productos químicos y ambientes corrosivos. Esta propiedad es vital, especialmente en termómetros industriales o de laboratorio, donde pueden estar expuestos a vapores, ácidos o bases. La resistencia a la corrosión garantiza la longevidad y la integridad del tubo, evitando que el líquido interno se contamine o que el tubo se degrade con el tiempo.

Estas características combinadas hacen del tubo capilar un componente robusto y confiable, capaz de ofrecer mediciones consistentes y precisas a lo largo de su vida útil.

Aplicaciones Diversas del Tubo Capilar en Termómetros

La versatilidad de los tubos capilares permite su integración en una amplia gama de termómetros, cada uno diseñado para un propósito específico. Su función principal es siempre la misma: hacer visible y medible el cambio de volumen del líquido termométrico.

• Termómetros Domésticos: Son los termómetros más comunes que encontramos en nuestros hogares. Desde termómetros para medir la temperatura ambiente de una habitación hasta los utilizados para cocinar o para medir la temperatura corporal (aunque muchos han sido reemplazados por digitales), el tubo capilar es el corazón de su funcionamiento. Permiten lecturas rápidas y sencillas para el uso diario.
• Termómetros Climáticos o Meteorológicos: Utilizados para monitorear las condiciones ambientales exteriores, como la temperatura del aire en estaciones meteorológicas, jardines o balcones. Estos termómetros a menudo requieren una construcción robusta y una escala clara para ser leídos a distancia, y el tubo capilar, a menudo con respaldo blanco o amarillo, es esencial para esta visibilidad y precisión.
• Termómetros Industriales: En entornos industriales, los termómetros con tubos capilares son fundamentales para monitorear y controlar procesos. Se utilizan en fábricas, laboratorios y plantas de producción para medir temperaturas en maquinaria, fluidos, hornos y sistemas de refrigeración. Dada la naturaleza exigente de estos entornos, la resistencia a altas temperaturas y a la corrosión del vidrio capilar es crucial.
• Termómetros Generales y de Laboratorio: Estos termómetros son herramientas indispensables en cualquier laboratorio científico o educativo. Se utilizan para experimentos, control de calidad, preparación de soluciones y una multitud de otras tareas que requieren mediciones de temperatura precisas. La alta precisión y la fiabilidad de los tubos capilares son primordiales en estas aplicaciones.

La adaptabilidad del diseño del tubo capilar, ya sea prismático para una mejor lectura o redondo para una mayor simplicidad, y la opción de respaldos de color, permiten que estos componentes se ajusten a las demandas específicas de cada tipo de termómetro y su entorno de uso.

La Importancia del Diseño del Diámetro Interno

Uno de los aspectos más críticos en la funcionalidad del tubo capilar es su diámetro interno (ID). Este diámetro microscópico no es un detalle arbitrario; es el factor determinante en la sensibilidad y la precisión del termómetro. Imagina un globo de agua: si lo aprietas ligeramente, el agua apenas se mueve. Pero si esa misma cantidad de agua está en una jeringa muy delgada, un pequeño empujón hará que el émbolo se mueva una distancia considerable. De manera similar, en un termómetro, la expansión o contracción del líquido termométrico en el depósito es relativamente pequeña.

Sin embargo, al forzar ese cambio de volumen a través de un orificio tan diminuto como el del capilar (tan pequeño como 0.02 mm), el movimiento vertical de la columna de líquido se magnifica enormemente. Esto significa que una variación minúscula en la temperatura del depósito se traduce en un desplazamiento visible y medible de la columna de líquido a lo largo de la escala. Si el capilar fuera más ancho, se necesitaría un cambio de volumen mucho mayor para observar un movimiento significativo, lo que haría que el termómetro fuera mucho menos sensible y, por ende, menos preciso. La elección del diámetro interno es, por lo tanto, una decisión de ingeniería crítica que equilibra la sensibilidad deseada con la facilidad de fabricación y la robustez del instrumento.

Proceso de Fabricación de Tubos Capilares de Precisión

La creación de estos tubos capilares de vidrio de alta precisión es un proceso complejo que requiere tecnología avanzada y un control de calidad riguroso. Aunque los detalles específicos pueden variar entre fabricantes, el principio general implica el estiramiento de un tubo de vidrio fundido para lograr el diámetro interno deseado. Inicialmente, se calienta una porción de vidrio de borosilicato o Soa-cal a una temperatura lo suficientemente alta como para que el vidrio se vuelva maleable. Luego, se aplica una fuerza de estiramiento mientras el vidrio se enfría de manera controlada.

La clave está en mantener una uniformidad perfecta del diámetro interior a lo largo de toda la longitud del tubo. Cualquier irregularidad, por mínima que sea, podría afectar la precisión de las lecturas del termómetro. Para lograr esto, se utilizan técnicas de estiramiento vertical u horizontal con control computarizado, a menudo con la ayuda de presión de aire interna para mantener la forma del orificio. Una vez estirados, los tubos se cortan a las longitudes requeridas y se someten a inspecciones de calidad, que pueden incluir la verificación del diámetro interno con equipos ópticos de alta precisión para asegurar que cumplen con las estrictas tolerancias requeridas para la fabricación de termómetros confiables.

Preguntas Frecuentes sobre el Tubo Capilar del Termómetro

¿Por qué el orificio del tubo capilar es tan delgado?

El orificio es extremadamente delgado para magnificar los pequeños cambios de volumen del líquido termométrico. Un diámetro interno minúsculo permite que incluso una expansión o contracción mínima del líquido en el depósito se traduzca en un movimiento considerable y visible de la columna a lo largo del tubo, lo que garantiza una alta sensibilidad y precisión en la lectura de la temperatura.

¿Qué sucede si el tubo capilar se rompe o se daña?

Si el tubo capilar se rompe, el termómetro dejará de funcionar correctamente. El líquido termométrico, ya sea mercurio o alcohol, se derramará o se evaporará, y la columna no podrá moverse libremente ni indicar la temperatura. En el caso del mercurio, esto puede ser peligroso debido a su toxicidad. Un termómetro con un capilar dañado debe ser reemplazado.

¿Cuál es la diferencia entre un tubo capilar con respaldo blanco y uno con respaldo amarillo?

La diferencia radica en el contraste visual que ofrecen. Los tubos con respaldo blanco son muy comunes y proporcionan un buen contraste con líquidos oscuros como el mercurio. Los tubos con respaldo amarillo se utilizan a menudo con líquidos transparentes o de colores claros, o en condiciones de iluminación específicas, ya que el color amarillo puede mejorar la visibilidad de la columna para algunos usuarios o en ciertos entornos.

¿Pueden personalizarse las dimensiones del tubo capilar?

Sí, los fabricantes de tubos capilares ofrecen la posibilidad de personalizar las dimensiones, incluyendo el diámetro interno y externo, así como la longitud, para satisfacer las necesidades específicas de diseño de diferentes tipos de termómetros. Esto permite una gran flexibilidad en la creación de instrumentos de medición adaptados a diversas aplicaciones.

¿Qué materiales se utilizan para fabricar estos tubos y por qué?

Principalmente se utilizan vidrio de borosilicato y vidrio Soa-cal. El vidrio de borosilicato es preferido por su excelente resistencia a los cambios bruscos de temperatura (choque térmico) y a la corrosión química, lo que lo hace ideal para termómetros que operan en entornos exigentes o con rangos de temperatura amplios. El vidrio Soa-cal también es adecuado para muchas aplicaciones de termómetros generales.

En conclusión, el tubo capilar es mucho más que un simple tubo de vidrio dentro de un termómetro. Es una pieza de ingeniería de precisión, el verdadero héroe silencioso que permite la medición exacta de la temperatura. Su diseño meticuloso, desde el material utilizado hasta su minúsculo diámetro interno y su forma, es fundamental para la precisión, durabilidad y legibilidad del termómetro. Ya sea en un termómetro doméstico, uno industrial o un instrumento de laboratorio, el capilar es la columna vertebral que convierte la expansión o contracción de un líquido en una lectura comprensible. Su invisibilidad aparente no disminuye su importancia; de hecho, es su perfecta integración y funcionamiento lo que nos permite confiar ciegamente en las mediciones de temperatura en nuestra vida diaria y en la ciencia.
