La Histéresis Capilar: El Comportamiento Oculto del Agua

En el vasto y complejo mundo de la física y la ingeniería, existen fenómenos que desafían nuestra intuición más básica. Uno de ellos es la histéresis, una palabra que proviene del griego y significa 'una deficiencia' o 'un atraso'. Se refiere a la propiedad de un sistema cuya salida no solo depende de su entrada actual, sino también de su historial de entradas pasadas. Es decir, el sistema tiene una especie de 'memoria'. Si bien la histéresis es ampliamente conocida en el magnetismo (donde un material permanece magnetizado incluso después de retirar el campo magnético), en la economía (con efectos retardados de perturbaciones) o incluso en la biología (como la adaptación de los ligamentos), existe una manifestación particularmente relevante y fascinante en el ámbito de los fluidos y los materiales porosos: la histéresis capilar.

La histéresis capilar es un concepto fundamental para entender cómo los líquidos, especialmente el agua, se mueven y se retienen dentro de estructuras porosas como el suelo, rocas, o incluso materiales de construcción. A diferencia de lo que podríamos esperar, la relación entre la presión capilar y el contenido de humedad no es unívoca; depende de si el material se está secando o humedeciendo. Este comportamiento anómalo tiene profundas implicaciones en campos tan diversos como la agricultura, la ingeniería ambiental y la geología. Acompáñenos a desentrañar los misterios de este fenómeno crucial.

¿Qué es Realmente la Histéresis Capilar?

La histéresis capilar se refiere específicamente al fenómeno donde la presión capilar y las funciones de permeabilidad relativa de un medio poroso dependen no solo del estado actual de saturación de líquido, sino también de su historial previo de saturación. En términos más sencillos, la cantidad de agua que un suelo puede retener a una determinada presión capilar es diferente si ese suelo se está secando (drenando) que si se está humedeciendo (imbibiendo).

Imaginemos una esponja. Si la empapamos completamente y luego la exprimimos lentamente, la cantidad de agua que libera a cada nivel de presión será diferente a la cantidad de agua que absorbe si la estamos humedeciendo desde un estado seco. Esta 'diferencia' en el camino de drenaje y el camino de imbibición es la esencia de la histéresis capilar. Este efecto es crucial para modelar el flujo de fluidos en medios porosos y es implementado en simulaciones complejas para predecir el comportamiento del agua en condiciones variadas.

La razón fundamental detrás de esta "memoria" reside en la geometría compleja de los poros dentro del material. Durante el proceso de secado, el agua puede quedar atrapada en poros pequeños o 'bolsas' dentro de la red porosa, debido a la tensión superficial y las fuerzas capilares. Cuando el material se humedece, el aire atrapado puede impedir que estos poros se llenen completamente, o que lo hagan de manera diferente a como se vaciaron. Esto crea caminos de flujo y retención distintos para cada dirección del cambio de saturación.

Las Múltiples Caras de las Curvas de Presión Capilar

Para describir la histéresis capilar, se utilizan diferentes "curvas" o funciones que representan el camino que sigue la presión capilar en función de la saturación del líquido, dependiendo del historial. Estas curvas no son estáticas; cambian dinámicamente según la dirección del flujo de saturación (humedecimiento o secado) y los "puntos de inflexión" o "turning points" donde la dirección cambia.

Las curvas más importantes son:

• Curva de Drenaje Primario (o de orden cero): Esta curva se sigue cuando el medio poroso se está secando o 'drenando' desde un estado de saturación total (es decir, completamente lleno de líquido). Es el camino por el cual el líquido es expulsado del material a medida que la presión capilar aumenta.
• Curva de Humedecimiento Primario: Esta curva se sigue cuando el medio poroso se está humedeciendo o 'imbibiendo' desde un estado completamente seco. Representa el camino por el cual el líquido entra en el material a medida que la presión capilar disminuye.
• Curvas de Drenaje y Humedecimiento de Orden Superior: Cuando la dirección de la saturación cambia (por ejemplo, de secado a humedecimiento y viceversa) antes de alcanzar la saturación total o residual, se siguen curvas intermedias. Estas curvas de orden superior (primero, segundo, tercero, etc.) describen los caminos de "reversión" y son cruciales para el modelado preciso de ciclos de humedecimiento y secado. Por ejemplo, si el material se está secando y luego comienza a humedecerse, seguirá una curva de humedecimiento de orden uno. Si luego vuelve a secarse, seguirá una curva de drenaje de orden dos, y así sucesivamente.

La complejidad radica en que, en un punto dado de saturación, la presión capilar puede tener diferentes valores dependiendo de si se llegó a ese punto por un proceso de secado o de humedecimiento, y de los puntos de inflexión previos. Esto significa que una simple ecuación no es suficiente para describir la relación; se necesita un modelo que incorpore la historia del sistema.

Comparación de Curvas Clave en la Histéresis Capilar

Factores Clave que Influyen en la Histéresis Capilar

La magnitud y el comportamiento específico de la histéresis capilar están influenciados por varios factores, la mayoría de los cuales están intrínsecamente relacionados con las propiedades del medio poroso y el fluido:

• Propiedades del Material: La distribución del tamaño de poro, la tortuosidad, la conectividad de los poros y la mojabilidad del material son determinantes. Materiales con una amplia gama de tamaños de poros y geometrías complejas tienden a mostrar una histéresis más pronunciada.
• Historia de Saturación: Como ya se mencionó, este es el factor más crítico. La secuencia de humedecimiento y secado a la que ha sido sometido el material define qué curva de histéresis se está siguiendo.
• Propiedades del Fluido: La tensión superficial del líquido y su viscosidad también juegan un papel, ya que afectan las fuerzas capilares y la facilidad con la que el fluido se mueve a través de los poros.
• Atrapamiento de Aire: Durante el proceso de imbibición (humedecimiento), el aire puede quedar ocluido en los poros, impidiendo que el agua los ocupe completamente. Este aire atrapado reduce la saturación de líquido efectiva y contribuye significativamente a la diferencia entre las curvas de drenaje y humedecimiento.

Entender estos factores es vital para cualquier modelado o aplicación práctica, ya que la precisión de las predicciones dependerá de qué tan bien se capture el comportamiento histerético del sistema.

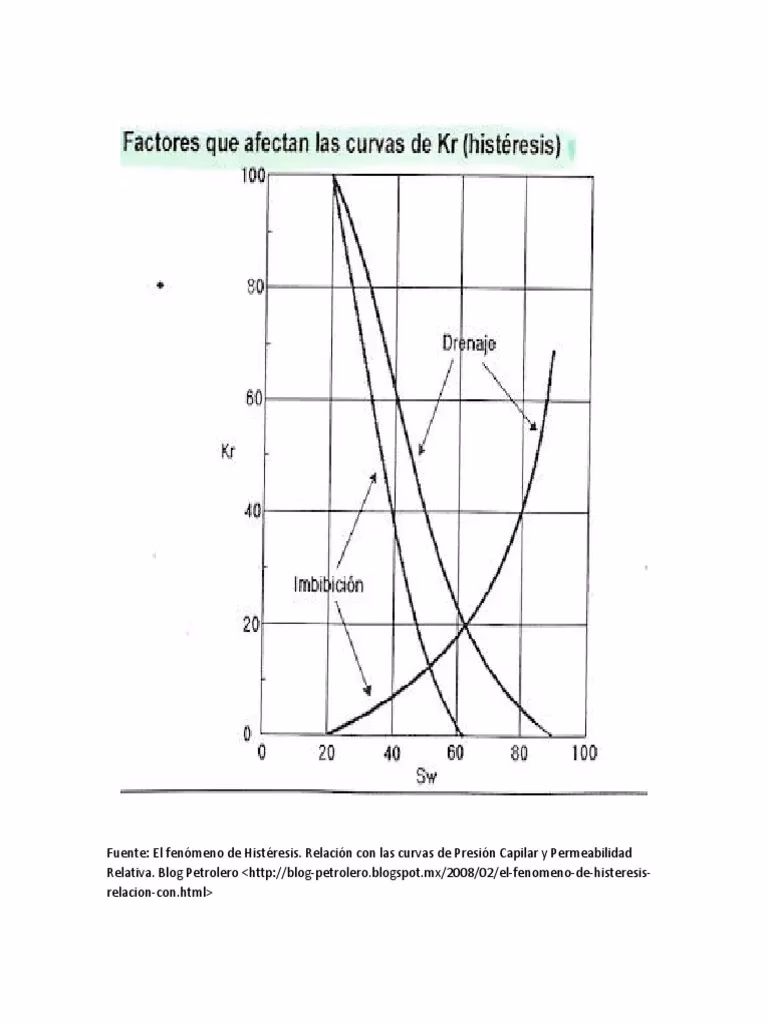

La Histéresis en la Permeabilidad Relativa: Un Compañero Inseparable

La histéresis no se limita solo a la presión capilar; también se observa en las funciones de permeabilidad relativa. La permeabilidad relativa es una medida de la capacidad de un fluido para fluir a través de un medio poroso en presencia de otro fluido. En sistemas de dos fases (por ejemplo, agua y aire o agua y petróleo), la permeabilidad de un fluido específico se ve afectada por la saturación del otro. Así como con la presión capilar, la permeabilidad relativa a una determinada saturación de agua puede ser diferente si el medio se está secando o humedeciendo.

Las funciones de permeabilidad relativa suelen describirse mediante expresiones como la forma de van Genuchten. Al igual que con la presión capilar, existen curvas de permeabilidad relativa para el drenaje y el humedecimiento, y su divergencia es una manifestación directa de la histéresis. Este fenómeno es crucial en la simulación de yacimientos petrolíferos, donde la eficiencia de la recuperación de petróleo depende en gran medida de cómo el agua inyectada se mueve a través de la roca y desplaza el petróleo residual.

En la práctica, esto significa que un suelo que ha sido recientemente regado (y se está secando) permitirá que el agua se mueva de manera diferente a un suelo seco que acaba de empezar a ser regado (y se está humedeciendo), incluso si ambos tienen la misma saturación de agua en un momento dado. Esta distinción es vital para optimizar las estrategias de riego y drenaje en la agricultura.

Implicaciones y Aplicaciones en el Mundo Real

El estudio de la histéresis capilar no es meramente un ejercicio académico; sus implicaciones son profundas y afectan a numerosas disciplinas y aplicaciones prácticas:

• Agricultura y Gestión del Suelo: Para los agrónomos, comprender la histéresis capilar es fundamental. Influye en la disponibilidad de agua para las plantas, la eficiencia del riego y el diseño de sistemas de drenaje. Un suelo que se seca lentamente retiene más agua de la que un suelo que se humedece rápidamente a la misma presión. Esto afecta directamente la planificación del riego y la predicción de la humedad del suelo.
• Ingeniería Petrolera: En la industria del petróleo y el gas, la histéresis capilar y de permeabilidad relativa es crítica para la simulación de yacimientos. Afecta la eficiencia de la recuperación mejorada de petróleo, donde se inyecta agua o gas para desplazar el petróleo. El comportamiento histerético de los fluidos en la roca porosa puede determinar la viabilidad económica de un campo.
• Hidrogeología: El movimiento del agua subterránea a través de acuíferos y zonas vadosas (la zona no saturada entre la superficie del suelo y el nivel freático) está fuertemente influenciado por la histéresis. Es esencial para predecir la propagación de contaminantes en el subsuelo y la recarga de acuíferos.
• Ciencia de Materiales y Construcción: La absorción y el secado de humedad en materiales de construcción como hormigón, ladrillo y madera también exhiben histéresis. Esto es importante para predecir la durabilidad de los materiales, el confort térmico en edificios y la prevención de daños por humedad.
• Ingeniería Ambiental: En la remediación de suelos contaminados, comprender cómo los contaminantes líquidos se mueven y quedan atrapados en el suelo es vital. La histéresis capilar puede influir en la efectividad de las técnicas de limpieza y contención.

En todos estos campos, ignorar la histéresis capilar puede llevar a modelos inexactos y predicciones erróneas, con consecuencias potencialmente costosas.

Consideraciones Técnicas y Modelado Numérico

Dada la complejidad del fenómeno, el modelado numérico de la histéresis capilar es un desafío significativo. Los softwares de simulación avanzados, como PorousFlow, implementan algoritmos sofisticados para rastrear el historial de saturación en cada punto de la malla de elementos finitos y aplicar la curva de histéresis apropiada.

Un aspecto técnico importante es la necesidad de "extensiones" para las curvas de presión capilar y permeabilidad relativa en los rangos extremos de saturación (muy bajas o muy altas). Las ecuaciones básicas, como la de van Genuchten, a veces no están bien definidas en estos límites o pueden generar derivadas discontinuas, lo cual es problemático para las simulaciones numéricas. Por lo tanto, se aplican funciones de extensión (lineales, cúbicas) que aseguran la continuidad y suavidad de las curvas, permitiendo que los modelos se comporten de manera física y numéricamente estable incluso en condiciones extremas.

Estas extensiones son cruciales para garantizar que el modelo sea robusto y pueda manejar escenarios donde la saturación se acerca a cero (totalmente seco) o a uno (totalmente saturado), o incluso cuando la fase líquida se evapora por completo. Sin estas modificaciones, los cálculos podrían volverse inestables o arrojar resultados no físicos.

Histéresis: Un Fenómeno Ubicuo con Matices Específicos

Es importante diferenciar la "histéresis capilar" de otras formas de histéresis. Aunque todas comparten el principio de la "memoria" del sistema, sus causas y manifestaciones son distintas:

• Histéresis en Presión (general): Se refiere a la diferencia en la lectura de un sensor de presión cuando se alcanza un valor dado al aumentar la presión versus al disminuirla. Las causas pueden ser mecánicas (deformación de materiales), contaminación o influencias ambientales. Aquí, la histéresis es una característica no deseada del instrumento de medición que puede llevar a errores de calibración. Existe una distinción importante con el "deadband" en los interruptores de presión, que es una diferencia de puntos de activación intencional.
• Histéresis en Perovskitas: En el campo de la ciencia de materiales y la energía solar, se ha observado una histéresis anómala en las mediciones de corriente-voltaje de las celdas solares de perovskita. Este efecto es sensible a la dirección de escaneo, el tiempo de retardo y la intensidad de la luz. Se sospecha que sus causas principales son las trampas de portadores (defectos en el material), el ordenamiento dipolar (propiedades ferroeléctricas) y la migración de iones. Aunque se le llama histéresis, su origen y contexto (electrónica y materiales semiconductores) son muy diferentes a los de la histéresis capilar en medios porosos.

La "histéresis capilar" de la que hemos hablado se refiere específicamente a la interacción entre líquidos y la compleja red de poros en un material, impulsada por fuerzas de tensión superficial y fenómenos de atrapamiento. No debe confundirse con la histéresis en un sensor de presión (un problema de calibración del instrumento) ni con la histéresis observada en materiales semiconductores avanzados. Cada tipo de histéresis es un testimonio de la complejidad de los sistemas físicos y la importancia de considerar la historia en su comportamiento.

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas de las dudas más comunes sobre la histéresis capilar:

¿Por qué es importante estudiar la histéresis capilar?

Es fundamental para predecir con precisión el movimiento y la retención de fluidos en medios porosos. Sin entenderla, los modelos de flujo de agua en suelos, acuíferos o yacimientos petrolíferos serían inexactos, llevando a decisiones subóptimas en agricultura, ingeniería civil, gestión de recursos hídricos y producción de energía.

¿Cómo se mide la histéresis capilar?

Se mide experimentalmente en laboratorio utilizando celdas de presión o columnas de suelo, donde se controla la presión y se mide la saturación de líquido a medida que el material se humedece y se seca. Los datos se trazan para generar las curvas de drenaje y humedecimiento.

¿La histéresis capilar es lo mismo que la histéresis en un sensor de presión?

No, son fenómenos distintos aunque compartan el término "histéresis". La histéresis en un sensor de presión es una imprecisión del instrumento debido a sus propiedades mecánicas o materiales, que hace que no dé la misma lectura para la misma presión si se llega a ella aumentando o disminuyendo la carga. La histéresis capilar, en cambio, es una propiedad inherente de la interacción fluido-medio poroso, donde la relación entre presión capilar y saturación es intrínsecamente dependiente del historial de humedecimiento/secado del material.

¿Afecta la histéresis capilar al crecimiento de las plantas?

Sí, directamente. La histéresis capilar influye en la disponibilidad de agua en el suelo. Un suelo que se está secando retendrá más agua a una determinada presión que un suelo que se está humedeciendo. Esto significa que las plantas pueden acceder a diferentes cantidades de agua dependiendo del historial de riego del suelo, lo cual es crucial para su desarrollo y para la eficiencia del uso del agua en la agricultura.

Conclusión

La histéresis capilar es un testimonio elocuente de la complejidad de la naturaleza y de la necesidad de ir más allá de las relaciones simples de causa y efecto. Es un fenómeno que confiere una 'memoria' al comportamiento del agua en los materiales porosos, dictando cómo se retiene y se mueve el líquido en función de su historial de saturación. Desde la agricultura sostenible y la gestión del agua hasta la extracción eficiente de recursos naturales y el diseño de materiales, la comprensión de la histéresis capilar es indispensable.

Aunque pueda parecer un concepto técnico y complejo, su impacto en nuestra vida diaria es innegable. Nos recuerda que, en muchos sistemas naturales y artificiales, el pasado no solo influye en el presente, sino que lo define de maneras sutiles pero poderosas, desafiando nuestras percepciones y abriendo nuevas vías para el conocimiento y la innovación.
