Los tubos capilares, a pesar de su tamaño diminuto, son instrumentos de una importancia monumental tanto en el ámbito científico como en la práctica médica. Su diseño simple, un tubo estrecho con un diámetro interno muy reducido, les confiere propiedades únicas que permiten observar y manipular fenómenos que de otra manera serían invisibles o incontrolables. Desde la antigüedad, la curiosidad humana ha sido atraída por el comportamiento inusual de los líquidos en espacios confinados, un fenómeno que hoy conocemos como capilaridad, y que es el corazón de la utilidad de estos tubos.
La capilaridad es una propiedad de los líquidos que les permite ascender o descender en un tubo estrecho, desafiando la gravedad, debido a la combinación de las fuerzas de cohesión (entre las moléculas del líquido) y adhesión (entre el líquido y la superficie del tubo). Este fenómeno no solo es una curiosidad de laboratorio, sino que tiene aplicaciones prácticas cruciales, desde la forma en que las plantas absorben agua hasta los sistemas de microfluídica más avanzados. En este artículo, exploraremos en profundidad qué es un tubo capilar, cómo se comporta en el contexto de la química y la física, y su indispensable rol en el campo de la medicina.
¿Qué es un Tubo Capilar? Definición y Características Generales
Un tubo capilar es, en esencia, un tubo de vidrio o plástico con un diámetro interior extremadamente pequeño, a menudo de fracciones de milímetro. La característica definitoria de estos tubos es precisamente su estrechez, que permite que los fenómenos superficiales, como la tensión superficial y las fuerzas intermoleculares, se vuelvan dominantes sobre las fuerzas gravitacionales. Esta particularidad es la que da origen a la capilaridad, un término derivado del latín capillus, que significa 'cabello', haciendo alusión a la finura de estos tubos.
El material más común para su fabricación es el vidrio, debido a su inercia química y su capacidad de ser moldeado con gran precisión en diámetros uniformes. Sin embargo, también existen tubos capilares de plástico para aplicaciones específicas, especialmente en el ámbito médico, donde la flexibilidad y la resistencia a la rotura pueden ser ventajosas. La limpieza interna del tubo es crucial para su correcto funcionamiento, ya que cualquier impureza o irregularidad podría alterar las fuerzas capilares y, por ende, los resultados de cualquier experimento o análisis.
El Fenómeno de la Capilaridad en Química: La Ley de Jurin
Cuando un tubo capilar se sumerge en un líquido que lo moja (es decir, un líquido con una fuerte adhesión a las paredes del tubo, como el agua en vidrio), el líquido asciende espontáneamente dentro del tubo, superando la superficie del líquido exterior. Este ascenso es el resultado de un delicado equilibrio entre la energía potencial del líquido elevado y la energía capilar liberada por la reducción de la energía superficial en la interfaz líquido-sólido. Históricamente, este fenómeno ha intrigado a grandes mentes como Leonardo da Vinci y Stephen Hales, pero fue Jurin quien formuló una ley que describe cuantitativamente este comportamiento.
El Principio del Ascenso Capilar y el Criterio de Impregnación
El ascenso de un líquido en un tubo capilar puede entenderse desde el principio de la mínima energía. El líquido sube en el tubo si la energía superficial de la pared seca es mayor que la de la pared mojada. Esto se define por el criterio de impregnación (I), que se expresa como I = γSG − γSL, donde γSG es la tensión superficial sólido-gas y γSL es la tensión superficial sólido-líquido. Si I > 0, el líquido asciende; si I < 0, desciende. Utilizando la ley de Young, este criterio puede reformularse como I = γ cos θ, donde γ es la tensión superficial líquido-gas y θ es el ángulo de contacto entre el líquido y la pared del tubo.
La Famosa Ley de Jurin
El equilibrio de la energía en el sistema (energía potencial ganada por el ascenso del líquido y energía capilar perdida) lleva a una ecuación fundamental conocida como la Ley de Jurin. Esta ley establece que la altura (h) a la que asciende el líquido en un tubo capilar es inversamente proporcional al radio (R) del tubo. La fórmula es:
h = (2γ cos θ) / (ρ g R)
Donde:
hes la altura de ascenso capilar.γ(gamma) es la tensión superficial del líquido (en N/m o mN/m).θ(theta) es el ángulo de contacto entre el líquido y la superficie interna del tubo.ρ(rho) es la densidad del líquido (en kg/m³).ges la aceleración debido a la gravedad (aproximadamente 9.81 m/s²).Res el radio interno del tubo capilar (en metros).
Esta ecuación demuestra que cuanto menor sea el radio del tubo, mayor será la altura que el líquido puede alcanzar. El ángulo de contacto es crucial: para líquidos que mojan completamente el vidrio (como el agua), θ es cercano a 0 grados, lo que hace que cos θ sea casi 1, maximizando el ascenso. Si θ es mayor de 90 grados (líquidos no mojantes, como el mercurio en vidrio), cos θ se vuelve negativo, y el líquido desciende en el tubo, en lugar de subir.
Un ejemplo práctico de la importancia de la Ley de Jurin se observa en la microfluídica, donde se utilizan tubos capilares con diámetros de alrededor de 100 μm (micrómetros). Para el agua (con una tensión superficial de aproximadamente 72 mN/m) y un ángulo de contacto que permita un buen mojado (cos θ ≈ 1/2), el ascenso capilar puede ser del orden de 14 cm. Esta altura es considerable a la escala de un microcomponente y es fundamental para el diseño de dispositivos que manipulan pequeños volúmenes de líquidos sin necesidad de bombas externas.
Fuerzas Capilares Asociadas
El ascenso del líquido en el tubo capilar también implica una fuerza capilar. Esta fuerza equilibra el peso del líquido elevado dentro del tubo. La fuerza capilar (F) se puede expresar como:
F = 2πRγ cos θ
Esta ecuación nos dice que la fuerza capilar es el producto de la longitud de la línea de contacto (la circunferencia del tubo, 2πR) por una fuerza por unidad de longitud (γ cos θ). Es interesante notar que esta fuerza por unidad de longitud es idéntica al criterio de impregnación (f = γ cos θ = I). Si f > 0, el líquido sube; si f < 0, el líquido baja.
Es importante mencionar que las fuerzas capilares no solo actúan en el interior del tubo. También se manifiestan en el exterior, elevando el nivel del líquido alrededor del tubo si el líquido moja la superficie exterior, un fenómeno a menudo visible cuando se introduce un objeto delgado en un líquido.
Tabla Comparativa: Factores que Influyen en el Ascenso Capilar
| Factor | Símbolo | Influencia en el Ascenso (h) | Descripción |
|---|---|---|---|
| Tensión Superficial del Líquido | γ | Directamente Proporcional | Cuanto mayor sea la tensión superficial, mayor será el ascenso. Es la fuerza que 'tira' del líquido hacia arriba. |
| Ángulo de Contacto | θ | Directamente Proporcional a cos θ | Cuanto menor sea el ángulo (mejor mojado), mayor será el ascenso. Si θ > 90°, el líquido desciende. |
| Densidad del Líquido | ρ | Inversamente Proporcional | Cuanto más denso sea el líquido, menor será el ascenso debido al mayor peso del volumen de líquido. |
| Radio Interno del Tubo | R | Inversamente Proporcional | Cuanto más estrecho sea el tubo, mayor será el ascenso capilar. |
| Gravedad | g | Inversamente Proporcional | La aceleración de la gravedad contrarresta el ascenso capilar. |
Aplicaciones Médicas del Tubo Capilar: Un Héroe en el Diagnóstico
Más allá de su fascinante papel en la física de los fluidos, los tubos capilares son herramientas indispensables en la medicina moderna, especialmente en el diagnóstico y monitoreo de diversas condiciones de salud. Su capacidad para recolectar pequeñas cantidades de sangre de forma eficiente y segura los convierte en un componente clave en el laboratorio clínico y en la atención al paciente.
Usos Comunes y Tipos de Tubos Capilares Médicos
En la práctica médica, los tubos capilares se utilizan principalmente para la recolección de muestras sanguíneas por punción capilar. Esta técnica es preferida en situaciones donde se requiere un volumen muy pequeño de sangre, o cuando la venopunción es difícil o indeseable (por ejemplo, en bebés, niños pequeños o pacientes con venas frágiles). Las aplicaciones más comunes incluyen:
- Monitoreo de glucosa: Es la aplicación más extendida, especialmente para pacientes diabéticos que necesitan controlar sus niveles de azúcar en sangre varias veces al día.
- Pruebas de hemoglobina: Para detectar anemia o monitorear tratamientos relacionados.
- Microhematocrito: Para medir el porcentaje de glóbulos rojos en la sangre, un indicador importante de anemia o deshidratación.
- Gases sanguíneos capilares: Aunque menos común que los arteriales, pueden usarse para evaluar el equilibrio ácido-base y la oxigenación en ciertas circunstancias.
Los tubos capilares para uso médico varían en tamaño, generalmente con longitudes de 50 a 100 mm y diámetros de 1 a 2 mm. Una variación crucial son los tubos capilares heparinizado, que contienen heparina, un anticoagulante. Esto es esencial para las muestras de sangre, ya que previene la coagulación y asegura que la sangre permanezca líquida para un análisis preciso, especialmente en pruebas como el hematocrito.
Procedimiento de Uso y Consideraciones Clínicas

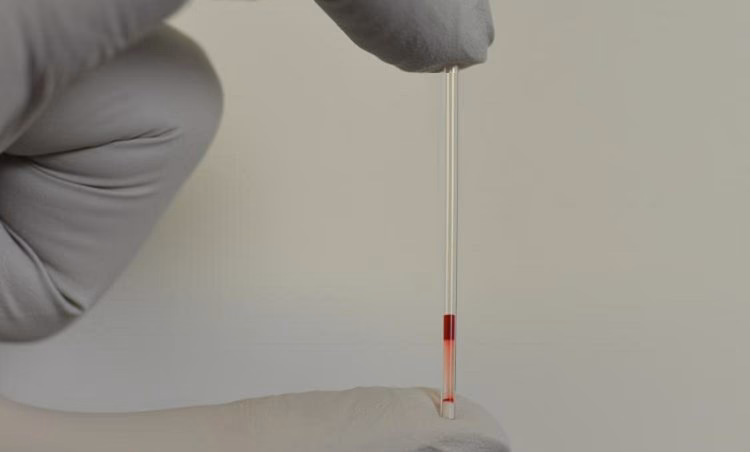

El uso de un tubo capilar para la toma de muestras sanguíneas implica un procedimiento estandarizado. Primero, se realiza una punción cutánea (generalmente en la yema del dedo, el lóbulo de la oreja o el talón en infantes) utilizando una lanceta estéril. Luego, el tubo capilar se coloca en contacto con la gota de sangre, y por acción capilar, la sangre asciende por el interior del tubo hasta alcanzar el volumen deseado. Una vez recolectada, la muestra se sella en los extremos con un material adecuado, como arcilla o cera, para evitar derrames y asegurar la integridad de la muestra durante el transporte y procesamiento.
Potenciales Complicaciones y Mantenimiento
Aunque los tubos capilares son seguros, existen riesgos asociados con su uso, como cualquier procedimiento médico invasivo. Las complicaciones pueden incluir:
- Punción cutánea inadecuada: Puede resultar en una recolección de sangre insuficiente o dolor innecesario para el paciente.
- Rotura del tubo: Los tubos de vidrio son frágiles y pueden romperse, causando lesiones al paciente o al profesional de la salud, y contaminando la muestra.
- Hemólisis de la muestra: Una mala técnica de punción o una presión excesiva al exprimir la sangre pueden dañar los glóbulos rojos, lo que puede afectar la precisión de los resultados.
Para minimizar los riesgos, es fundamental un manejo cuidadoso de los tubos capilares. Deben almacenarse en condiciones adecuadas para evitar roturas y contaminación. Además, la correcta eliminación de los tubos usados es crucial para prevenir la propagación de enfermedades infecciosas, siguiendo los protocolos de bioseguridad para residuos sanitarios.
Innovaciones y Avances
El campo de los tubos capilares en medicina sigue evolucionando. Además de los tubos heparinizado, se han introducido mejoras en el control de calidad para asegurar la precisión en la recolección de muestras. La integración de la tecnología capilar en sistemas de diagnóstico más complejos, como los dispositivos de punto de atención (point-of-care testing), permite análisis rápidos y eficientes directamente en la consulta o en el hogar del paciente, mejorando la accesibilidad y la inmediatez de los resultados. Estos avances contribuyen significativamente a un diagnóstico más rápido y preciso, impactando positivamente en la atención al paciente.
Dispositivos Relacionados y Regulaciones
Los tubos capilares a menudo se usan en conjunto con otros dispositivos. Las lancetas son esenciales para la punción cutánea, mientras que las centrífugas de microhematocrito son necesarias para procesar las muestras en tubos capilares y determinar el hematocrito. La fabricación y el uso de tubos capilares con fines médicos están sujetos a estrictas regulaciones y directrices para garantizar la seguridad del paciente y la precisión de los análisis. Estas normativas abarcan desde la esterilización y los materiales utilizados hasta los requisitos de etiquetado y trazabilidad.
Preguntas Frecuentes (FAQs) sobre Tubos Capilares
¿Por qué el líquido sube en un tubo capilar?
El líquido sube en un tubo capilar debido a la acción combinada de la tensión superficial del líquido y las fuerzas de adhesión entre el líquido y las paredes del tubo. Si las fuerzas de adhesión son más fuertes que las de cohesión dentro del líquido, y si el líquido 'moja' la superficie del tubo (es decir, tiene un ángulo de contacto bajo), el líquido es 'arrastrado' hacia arriba por las paredes del tubo hasta que el peso de la columna de líquido elevada equilibra las fuerzas capilares.
¿Qué es la tensión superficial y cómo afecta la capilaridad?
La tensión superficial es la fuerza que actúa en la superficie de un líquido, causada por la atracción entre las moléculas del líquido. Es como una 'piel' elástica en la superficie. En la capilaridad, la tensión superficial es la fuerza principal que, junto con el ángulo de contacto, determina la altura a la que el líquido puede ascender o descender en el tubo. Cuanto mayor sea la tensión superficial, y menor el ángulo de contacto, mayor será el ascenso capilar.
¿Qué es un tubo capilar heparinizado y para qué se usa?
Un tubo capilar heparinizado es un tubo capilar que tiene una capa seca de heparina (un anticoagulante) en su interior. Se utiliza en medicina para recolectar muestras de sangre que necesitan permanecer líquidas y no coagularse antes del análisis, como las muestras para pruebas de hematocrito o gases sanguíneos. La heparina previene la formación de coágulos, asegurando la integridad de la muestra.
¿Cuáles son los principales riesgos al usar tubos capilares en medicina?
Los principales riesgos incluyen la punción inadecuada de la piel, que puede causar dolor o una muestra insuficiente; la rotura del tubo capilar, que puede provocar lesiones o contaminación de la muestra; y la hemólisis (destrucción de los glóbulos rojos) de la muestra si la técnica de recolección no es la adecuada, lo que puede invalidar los resultados del análisis.
¿Se pueden reutilizar los tubos capilares?
No, los tubos capilares, especialmente los utilizados en medicina, son de un solo uso. Están diseñados para ser desechables para garantizar la esterilidad, prevenir la contaminación cruzada entre muestras y pacientes, y evitar la propagación de infecciones. Su reutilización está estrictamente prohibida por las regulaciones de seguridad y salud.
Conclusión
Desde los principios fundamentales de la física de fluidos hasta su aplicación cotidiana en el diagnóstico médico, los tubos capilares son un claro ejemplo de cómo un instrumento aparentemente simple puede tener un impacto profundo. La comprensión de fenómenos como la capilaridad, regida por la Ley de Jurin, no solo ha avanzado nuestro conocimiento científico, sino que también ha permitido el desarrollo de herramientas vitales para la salud humana. Ya sea en un laboratorio de investigación explorando las propiedades de los líquidos o en una clínica recolectando una muestra sanguínea crucial, el tubo capilar sigue siendo una pequeña maravilla de la ciencia y la tecnología, fundamental para el avance del conocimiento y el cuidado de la vida.
