Tubo Capilar vs. Válvula de Expansión Electrónica

En el fascinante mundo de la refrigeración y el aire acondicionado, cada componente juega un papel crucial en la eficiencia y el rendimiento general del sistema. Entre los más importantes se encuentran los dispositivos de expansión, encargados de regular el flujo de refrigerante hacia el evaporador. Históricamente, el tubo capilar ha sido una solución simple y efectiva, pero con el avance de la tecnología, la válvula de expansión electrónica ha emergido como una alternativa sofisticada y de alto rendimiento. Comprender las particularidades de cada uno es fundamental para cualquier persona interesada en el funcionamiento óptimo de estos sistemas, desde técnicos especializados hasta usuarios finales que buscan maximizar la eficiencia energética de sus equipos. Acompáñanos en este recorrido para desentrañar las diferencias clave y determinar cuál de estos ingenios se adapta mejor a diversas necesidades.

La Esencia de la Expansión en Sistemas de Refrigeración

Antes de sumergirnos en las especificidades de cada dispositivo, es vital entender el propósito fundamental de la expansión en un ciclo de refrigeración. Después de que el refrigerante ha sido comprimido a alta presión y temperatura en el compresor, y luego enfriado y condensado en el condensador, llega a un estado líquido de alta presión. Para que este refrigerante pueda absorber calor de manera efectiva en el evaporador, necesita expandirse y reducir drásticamente su presión y temperatura. Este proceso de estrangulamiento o expansión es lo que permite que el refrigerante cambie de fase de líquido a gas a una temperatura mucho más baja, absorbiendo calor del ambiente que se desea enfriar. Los dispositivos de expansión son, por lo tanto, el punto donde el refrigerante se prepara para su tarea de enfriamiento, controlando la cantidad de flujo para asegurar que el evaporador opere de manera eficiente y sin sobrecargar el compresor.

El Tubo Capilar: Simpleza y Sus Límites

El tubo capilar es, sin duda, el dispositivo de control de flujo de refrigerante más simple que existe. Su nombre, “capilar”, proviene de su extrema delgadez, comparable a la de un cabello. Se trata de un tubo de cobre con un diámetro interno muy pequeño, generalmente entre 0.5 y 2 mm, y una longitud que puede variar de 1 a 6 metros. Lo más notable es que no posee partes móviles; su función de expansión se logra simplemente mediante la caída de presión que se induce a medida que el refrigerante fluye a través de su largo y estrecho conducto.

Funcionamiento y Aplicaciones Típicas

El principio de funcionamiento del tubo capilar es puramente físico: la resistencia al flujo generada por su pequeño diámetro y longitud provoca una reducción significativa de la presión del refrigerante. El caudal de refrigerante a través del tubo depende directamente de la diferencia de presión entre el lado del condensador (alta presión) y el lado del evaporador (baja presión). Esta simplicidad lo convierte en una opción muy económica y confiable, ya que al no tener partes móviles, las posibilidades de fallo mecánico son mínimas.

Debido a su diseño y limitaciones, los tubos capilares se utilizan comúnmente en sistemas de refrigeración pequeños y de bajo costo, con capacidades de enfriamiento inferiores a 20 kW. Son el corazón de muchos electrodomésticos que encontramos en nuestros hogares, como refrigeradores domésticos, congeladores y algunos pequeños aires acondicionados de ventana. Su diseño fijo es ideal para estos sistemas donde las condiciones de operación (temperatura ambiente, carga térmica) son relativamente estables y predecibles.

Desafíos y Desventajas del Tubo Capilar

A pesar de su simplicidad y bajo costo, el tubo capilar presenta varias desventajas importantes que limitan su aplicación en sistemas más complejos o variables. La principal es su incapacidad para adaptarse a los cambios en la carga térmica del sistema. Una vez que el tubo capilar es seleccionado e instalado con una longitud y diámetro específicos, su diseño es fijo y no puede modificarse. Esto significa que está optimizado para una condición de trabajo representativa, pero su rendimiento disminuye cuando las condiciones se desvían de ese punto de diseño.

Por ejemplo, en sistemas con compresores de velocidad variable (inverter), donde la frecuencia del compresor y, por ende, la presión de condensación pueden variar, el tubo capilar no puede ajustar el flujo de refrigerante. Si la frecuencia aumenta, la presión de condensación del sistema con tubo capilar tiende a subir más rápidamente, y la presión de evaporación tiende a bajar más rápidamente en comparación con un sistema que utiliza una válvula de expansión electrónica. Esto lleva a un aumento del supercalentamiento en la salida del evaporador, lo que reduce la superficie efectiva de intercambio de calor del evaporador y, en última instancia, disminuye la capacidad de enfriamiento del sistema. Estudios en la literatura relevante han demostrado reducciones de capacidad de hasta el 13% en sistemas de aire acondicionado de frecuencia variable que utilizan tubos capilares en comparación con aquellos que emplean válvulas de expansión electrónicas.

Otro inconveniente significativo es su susceptibilidad a la obstrucción. Debido a su diámetro minúsculo, pequeñas partículas o impurezas en el sistema de refrigeración pueden bloquearlo fácilmente, lo que requiere la instalación de un filtro secador y un filtro antes de su entrada. Además, el tubo capilar es muy sensible a la carga de refrigerante. Un sistema sobrecargado puede provocar un respaldo de condensado hacia el condensador, inundándolo y reduciendo la eficiencia. Por otro lado, una carga insuficiente puede llevar a la inanición del evaporador, resultando en un rendimiento deficiente y un ciclo de funcionamiento inestable (hunting).

La Válvula de Expansión Electrónica: Control Inteligente y Adaptabilidad Superior

En el extremo opuesto del espectro de los dispositivos de expansión se encuentra la válvula de expansión electrónica (VEE). A diferencia del tubo capilar, la VEE es un componente sofisticado con partes móviles internas controladas por un programa preestablecido. Su función principal es controlar con precisión el flujo de refrigerante hacia el evaporador, adaptándose a las condiciones de carga cambiantes del sistema en tiempo real.

Evolución y Funcionamiento

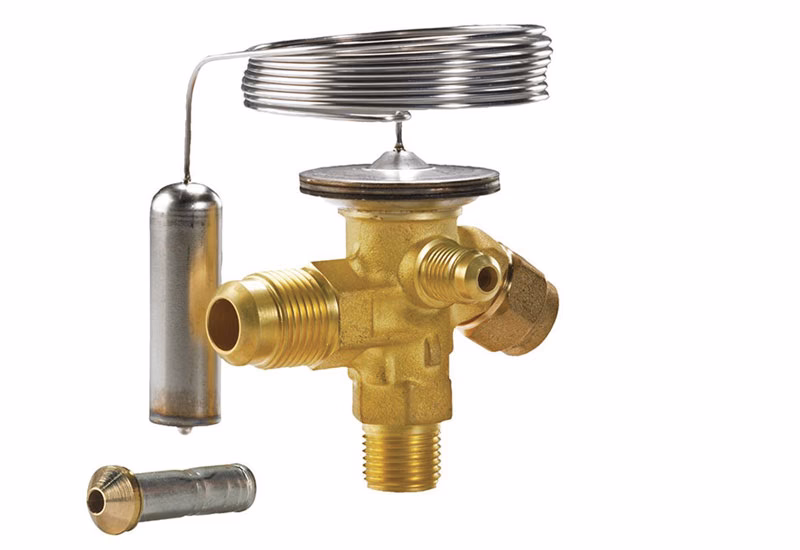

La válvula de expansión, en su forma más básica, fue introducida en los sistemas de refrigeración y aire acondicionado en la década de 1930. Inicialmente, eran dispositivos mecánicos simples, como las válvulas de expansión termostáticas (VET), que aunque ofrecían un mejor control que el tubo capilar, aún tenían limitaciones en su precisión y capacidad de respuesta. Con el tiempo, la tecnología evolucionó hacia modelos electrónicos avanzados que proporcionan un control superior y una mayor adaptabilidad.

La VEE funciona mediante un actuador (a menudo un motor paso a paso) que ajusta la apertura de un orificio, variando así la cantidad de refrigerante que fluye hacia el evaporador. Este ajuste se basa en señales de sensores que monitorean la temperatura y la presión del refrigerante en la salida del evaporador, permitiendo que la válvula mantenga un valor constante de supercalentamiento. Este control preciso es crucial en aplicaciones donde las condiciones de carga varían significativamente, como en sistemas de aire acondicionado de vehículos, unidades de climatización de edificios comerciales, o sistemas de refrigeración industrial.

Ventajas Clave de la Válvula de Expansión Electrónica

La principal ventaja de la VEE radica en su capacidad para optimizar el rendimiento del sistema bajo diversas condiciones operativas. Al ajustar continuamente el flujo de refrigerante, la VEE puede:

• Maximizar la Capacidad de Enfriamiento: Al mantener un supercalentamiento constante y bajo en el evaporador, la VEE asegura que casi toda la superficie del evaporador se utilice para el intercambio de calor. Esto se traduce en una mayor capacidad de enfriamiento en comparación con los sistemas de tubo capilar, especialmente en condiciones de carga parcial o variable. Como se mencionó anteriormente, esta mejora puede ser de hasta el 13%.
• Mejorar la Eficiencia Energética: Un control preciso del flujo de refrigerante reduce el trabajo del compresor y optimiza el uso de la energía, lo que se traduce en menores costos operativos y un menor impacto ambiental.
• Proteger el Compresor: Al evitar el retorno de refrigerante líquido al compresor (un riesgo asociado con un supercalentamiento demasiado bajo) y garantizar un flujo adecuado de aceite, la VEE contribuye a prolongar la vida útil del compresor.
• Adaptabilidad: Es ideal para sistemas con compresores de velocidad variable (inverter), donde las condiciones de operación cambian constantemente. La VEE puede responder rápidamente a estos cambios, manteniendo el sistema en su punto de operación óptimo.

Consideraciones y Desventajas de la VEE

A pesar de sus numerosas ventajas, la válvula de expansión electrónica también tiene sus propios inconvenientes. El más evidente es su costo. Son considerablemente más caras que los tubos capilares o incluso las válvulas de expansión termostáticas. Además, al ser un dispositivo más complejo con partes móviles y control electrónico, su instalación puede requerir una mayor pericia y su potencial de avería es ligeramente superior al de un simple tubo. Sin embargo, los beneficios a largo plazo en términos de eficiencia y rendimiento suelen justificar la inversión inicial en aplicaciones adecuadas.

¿Cuál es la Mejor Opción? Una Comparación Detallada

La elección entre un tubo capilar y una válvula de expansión electrónica no es una cuestión de cuál es inherentemente “mejor”, sino de cuál es más adecuada para una aplicación específica. Ambos cumplen la función de estrangulamiento en sistemas de refrigeración y aire acondicionado, pero lo hacen con diferentes niveles de control, eficiencia y costo.

Como hemos explorado, la principal diferencia radica en la capacidad de la VEE para ajustar el flujo de refrigerante en respuesta a las condiciones cambiantes del sistema, algo que el tubo capilar, con su diseño fijo, no puede hacer. Esta flexibilidad se traduce directamente en una mayor capacidad de enfriamiento y una mejor eficiencia energética para la VEE, especialmente en sistemas que experimentan variaciones de carga significativas. La siguiente tabla resume las características clave de cada dispositivo:

Tabla Comparativa: Tubo Capilar vs. Válvula de Expansión Electrónica

Factores Clave para la Elección

La decisión de usar un tubo capilar o una válvula de expansión electrónica dependerá de varios factores:

• Tamaño y Tipo de Sistema: Para sistemas pequeños y de costo sensible (como un refrigerador doméstico), el tubo capilar sigue siendo la opción preferida debido a su simplicidad y bajo costo. Para sistemas de aire acondicionado más grandes, sistemas comerciales o industriales, y especialmente aquellos con tecnología inverter o cargas térmicas fluctuantes, la VEE es la elección superior.
• Estabilidad de la Carga: Si el sistema operará bajo condiciones de carga relativamente constantes, un tubo capilar bien diseñado puede ofrecer un rendimiento aceptable. Sin embargo, si se esperan fluctuaciones significativas, la VEE es indispensable para mantener la eficiencia y el confort.
• Presupuesto: El costo inicial es un factor importante. Aunque la VEE es más cara, la inversión puede recuperarse a través de ahorros significativos en energía a largo plazo.
• Eficiencia Deseada: Si la máxima eficiencia energética y capacidad de enfriamiento son prioridades, la VEE es la clara ganadora.
• Requerimientos de Control: Para un control preciso del supercalentamiento y la temperatura, la VEE es la única opción viable.

Mantenimiento y Consideraciones Prácticas

Independientemente del dispositivo de expansión elegido, el mantenimiento adecuado del sistema de refrigeración es crucial para su longevidad y eficiencia. Para los sistemas con tubo capilar, la instalación de un filtro secador justo antes de su entrada es fundamental para prevenir obstrucciones por humedad o partículas, ya que es extremadamente vulnerable a ellas. Además, la precisión en la carga de refrigerante es crítica para estos sistemas, ya que tanto el sobrecargo como la subcarga pueden comprometer seriamente su rendimiento.

En el caso de las válvulas de expansión electrónicas, aunque son menos propensas a obstrucciones, requieren un sistema de control electrónico que debe ser monitoreado. Un sensor defectuoso o un problema en el controlador pueden afectar su funcionamiento. Sin embargo, su capacidad de autodiagnóstico en sistemas modernos puede facilitar la identificación y resolución de problemas. El mantenimiento regular, que incluye la verificación de la presión del sistema, las temperaturas y el estado del refrigerante, ayudará a prevenir problemas comunes y a asegurar que ambos tipos de dispositivos de expansión funcionen a su máximo rendimiento.

Preguntas Frecuentes

¿Qué es la expansión capilar?

La expansión capilar es un método de control de flujo de refrigerante que utiliza un tubo de diámetro muy pequeño (capilar) para reducir la presión del refrigerante. Este proceso se logra sin partes móviles, simplemente por la caída de presión inducida por la fricción del flujo a través del tubo estrecho y largo. Es una solución simple y económica, comúnmente utilizada en sistemas de refrigeración pequeños como refrigeradores domésticos.

¿Qué hace una válvula de expansión?

Una válvula de expansión es un componente clave en los sistemas de refrigeración y aire acondicionado cuya función principal es controlar la cantidad de refrigerante que fluye hacia el evaporador. Al hacerlo, reduce la presión y la temperatura del refrigerante, permitiéndole absorber calor eficientemente. Las válvulas de expansión modernas, especialmente las electrónicas, ajustan automáticamente este flujo para mantener un balance preciso entre la eficiencia de enfriamiento y el consumo de energía, optimizando el rendimiento del sistema.

¿Por qué es importante el supercalentamiento en un sistema de refrigeración?

El supercalentamiento es la cantidad de calor que el vapor de refrigerante absorbe por encima de su temperatura de saturación en la salida del evaporador. Es crucial porque garantiza que todo el refrigerante se haya vaporizado antes de entrar al compresor, protegiéndolo de daños por refrigerante líquido. Un supercalentamiento demasiado alto indica que el evaporador no está utilizando toda su superficie eficientemente, mientras que uno demasiado bajo puede provocar la inundación del compresor con líquido. Un control óptimo del supercalentamiento es vital para la eficiencia y la longevidad del sistema.

¿Puede un tubo capilar ser reemplazado por una válvula de expansión electrónica?

Técnicamente, sí, pero no es un reemplazo directo 'plug-and-play'. Un sistema diseñado para un tubo capilar carece de los sensores y el control electrónico necesarios para una VEE. La conversión requeriría una modificación significativa del sistema, incluyendo la adición de sensores de presión y temperatura, un controlador electrónico y, posiblemente, cambios en otros componentes. Aunque es posible, suele ser una inversión considerable y solo se justifica en situaciones donde se busca una mejora drástica en la eficiencia y la capacidad, o para adaptar un sistema a condiciones de carga muy variables.

¿Cuál es el costo de mantenimiento de cada uno?

El costo de mantenimiento directo de un tubo capilar es prácticamente nulo, ya que no tiene partes móviles que se desgasten. Sin embargo, su susceptibilidad a la obstrucción puede requerir el reemplazo del filtro secador con mayor frecuencia. Las válvulas de expansión electrónicas, al ser más complejas, pueden tener un costo de mantenimiento más alto si fallan sus componentes electrónicos o mecánicos internos, aunque son bastante fiables. El mayor costo de mantenimiento suele estar asociado a los sensores o al controlador. Sin embargo, su capacidad para optimizar el sistema puede reducir los costos operativos generales debido a una mayor eficiencia energética.

Conclusión

La elección entre un tubo capilar y una válvula de expansión electrónica es una decisión fundamental en el diseño y mantenimiento de cualquier sistema de refrigeración o aire acondicionado. Mientras que el tubo capilar ofrece una solución simple, económica y confiable para aplicaciones de carga estable y bajo costo, la válvula de expansión electrónica representa la vanguardia de la tecnología, proporcionando un control preciso, una eficiencia superior y una adaptabilidad inigualable a las condiciones de carga cambiantes. Comprender las ventajas y desventajas de cada uno es clave para seleccionar el dispositivo que mejor se alinee con los requisitos específicos de rendimiento, eficiencia y presupuesto de su sistema. En última instancia, la inversión en la tecnología adecuada no solo garantiza un funcionamiento óptimo, sino que también contribuye a un mayor confort y a un uso más responsable de la energía.
