Capilar para Aire Acondicionado de 12.000 BTU

En el complejo mundo de la refrigeración y el aire acondicionado, cada componente juega un papel crucial para el rendimiento óptimo de un equipo. Entre ellos, el tubo capilar, a menudo subestimado, es una pieza fundamental que determina la eficiencia y la vida útil de tu sistema de climatización. Elegir el capilar adecuado no es una tarea trivial; de hecho, una selección errónea puede llevar a problemas graves, desde un enfriamiento deficiente hasta daños irreparables en el compresor. Este artículo se adentrará en la importancia de este pequeño pero poderoso componente, centrándose específicamente en la pregunta frecuente sobre qué número de capilar utiliza un aire acondicionado de 12.000 BTU, explorando los factores que influyen en su elección y desvelando los secretos para un sistema de aire acondicionado eficiente y duradero.

El tubo capilar es un dispositivo de control de flujo utilizado en muchos sistemas de refrigeración y aire acondicionado, especialmente en equipos de menor capacidad. Su función principal es actuar como un restrictor, creando una caída de presión entre el condensador (lado de alta presión) y el evaporador (lado de baja presión). Al reducir la presión del refrigerante líquido, permite que este se expanda y se evapore en el evaporador, absorbiendo calor del ambiente y produciendo el efecto de enfriamiento deseado. Es, en esencia, el corazón que regula el flujo del refrigerante, asegurando que la cantidad justa llegue al evaporador en el momento preciso.

¿Por Qué el Tamaño del Capilar es tan Crítico?

La precisión en la selección del tamaño del tubo capilar es absolutamente vital. Un capilar demasiado largo o con un diámetro muy pequeño restringirá excesivamente el flujo de refrigerante, lo que provocará una baja presión en el evaporador, una capacidad de enfriamiento reducida y, potencialmente, el congelamiento del evaporador. Por otro lado, un capilar demasiado corto o con un diámetro muy grande permitirá un flujo excesivo, resultando en una alta presión en el evaporador, una capacidad de enfriamiento insuficiente y una carga excesiva para el compresor, lo que acortará drásticamente su vida útil. En ambos escenarios, el sistema operará de manera ineficiente, consumiendo más energía de la necesaria y sin proporcionar el confort deseado.

Cada sistema de aire acondicionado está diseñado para operar con un balance muy específico entre el compresor, el condensador, el evaporador y el dispositivo de control de flujo. Alterar uno de estos componentes sin considerar el impacto en los demás es una receta para el desastre. El capilar debe estar perfectamente sintonizado con la capacidad del compresor y las características de los intercambiadores de calor para garantizar que el refrigerante se evapore completamente en el evaporador y que el compresor reciba el refrigerante en estado gaseoso, evitando el riesgo de retorno de líquido que puede dañar las válvulas internas del compresor.

Factores que Influyen en la Selección del Capilar

Determinar el capilar correcto para un aire acondicionado de 12.000 BTU no es tan simple como buscar un número único. Aunque existe una base de datos y tablas de referencia, la elección final depende de varios factores interconectados:

1. Capacidad del Equipo (BTU): Es el factor más obvio. Un equipo de 12.000 BTU requiere un capilar diferente a uno de 9.000 o 18.000 BTU. La capacidad define la cantidad de calor que el sistema debe mover, lo que a su vez dicta la cantidad de refrigerante que debe circular.
2. Tipo de Refrigerante: Como se menciona en la información proporcionada, el FREON 22 (R-22) es un refrigerante específico con propiedades termodinámicas particulares. Si bien el R-22 está en proceso de eliminación gradual debido a su impacto ambiental, muchos equipos antiguos todavía lo utilizan. Las características de flujo de cada refrigerante son diferentes, por lo que un capilar diseñado para R-22 no funcionará correctamente con R-410A o R-32, por ejemplo. La densidad y la presión de vapor del refrigerante son cruciales.
3. Temperatura de Evaporación y Condensación: El diseño del sistema considera las temperaturas de operación esperadas. Un sistema diseñado para climas muy cálidos o fríos puede requerir ajustes en el capilar.
4. Características del Compresor: El desplazamiento volumétrico del compresor y su eficiencia son vitales. El capilar debe permitir que el compresor opere dentro de sus límites de diseño.
5. Diseño de los Intercambiadores de Calor: El tamaño y la configuración del evaporador y el condensador (número de filas, aletas, superficie de intercambio) influyen en la caída de presión y en la cantidad de calor que pueden absorber o disipar.
6. Longitud y Diámetro Interno del Capilar: Estas son las dimensiones físicas del capilar que determinan su resistencia al flujo. Pequeñas variaciones pueden tener grandes impactos.

El Capilar para un Aire de 12.000 BTU y la Importancia de las Tablas

Respecto a la pregunta específica sobre qué número de capilar usa un aire de 12.000 BTU, es fundamental entender que no existe una respuesta universal y única en un número simple sin consultar las especificaciones técnicas o tablas de referencia proporcionadas por los fabricantes o guías especializadas. La información que se nos ha brindado indica la existencia de una tabla con especificaciones para aires acondicionados que utilizan FREON 22 (R-22), incluyendo el rango de capacidad en BTU, longitud, calibre y número de inyecciones para cada capacidad. Sin acceso a esa tabla específica, no es posible proporcionar el número exacto del capilar (su longitud, calibre y número de inyecciones) para un equipo de 12.000 BTU.

Sin embargo, podemos describir cómo se utilizaría dicha tabla. Típicamente, buscarías en la columna de 'Rango de Capacidad en BTU' y localizarías la fila que corresponde a 12.000 BTU. En esa misma fila, encontrarías las columnas para 'Longitud' (generalmente en pulgadas o centímetros), 'Calibre' (diámetro interno, expresado en milésimas de pulgada o un número de calibre estándar, como 0.050'', 0.055'', etc.), y 'Número de Inyecciones' (que indica si se usa uno o más tubos capilares). Es crucial entender que estas tablas son el resultado de cálculos y pruebas exhaustivas para optimizar el rendimiento del sistema con un tipo de refrigerante y un diseño de equipo específicos.

La Regla para Múltiples Capilares

La información también destaca una regla importante para equipos de mayor capacidad: "para equipos mayores a 12000 BTU que requieran 2 o 3 capilares, se deben usar los capilares especificados para una capacidad igual o inferior dividida entre el número de capilares."

Esto significa que si tienes un aire acondicionado de, por ejemplo, 24.000 BTU que está diseñado para usar dos capilares, cada uno de esos capilares no será del tamaño para 24.000 BTU. En cambio, cada capilar se seleccionaría como si fuera para un equipo de 12.000 BTU (24.000 BTU / 2 capilares = 12.000 BTU por capilar). Si fuera un equipo de 36.000 BTU con tres capilares, cada uno sería para 12.000 BTU (36.000 BTU / 3 capilares = 12.000 BTU por capilar). Esta estrategia de diseño permite una distribución más uniforme del refrigerante y una mejor eficiencia en sistemas de mayor tamaño, utilizando componentes estandarizados.

Capilar vs. Válvula de Expansión Termostática (TXV)

Es importante mencionar que el tubo capilar no es el único dispositivo de control de flujo. Los sistemas de aire acondicionado más grandes o más sofisticados suelen utilizar una Válvula de Expansión Termostática (TXV). A continuación, una tabla comparativa de sus características principales:

Mientras que el capilar es una solución económica y efectiva para equipos de menor capacidad, su principal desventaja es su incapacidad para adaptarse a las variaciones de la carga térmica. En un día caluroso extremo o una noche fresca, el capilar suministra la misma cantidad de refrigerante, lo que puede llevar a una eficiencia subóptima. La TXV, por otro lado, puede modular el flujo de refrigerante en respuesta a la demanda de enfriamiento, lo que resulta en una operación más eficiente y un mejor control de la temperatura interior.

Problemas Comunes Asociados al Tubo Capilar

Aunque el capilar es una pieza robusta sin partes móviles, no está exento de problemas:

• Obstrucción: Es el problema más frecuente. Suciedad, humedad, residuos de soldadura o aceite degradado pueden bloquear parcial o totalmente el capilar. Esto reduce drásticamente el flujo de refrigerante, causando una baja presión en el evaporador y una capacidad de enfriamiento muy pobre, similar a un sistema con falta de refrigerante.
• Tamaño Incorrecto: Como ya se mencionó, instalar un capilar de un tamaño no adecuado para el equipo o el refrigerante causará un rendimiento deficiente y un estrés excesivo en el compresor.
• Daño Físico: El capilar es un tubo delgado y puede doblarse, aplastarse o romperse si no se maneja con cuidado durante la instalación o el mantenimiento.

Mantenimiento y Reemplazo

El reemplazo de un tubo capilar es una tarea que requiere conocimientos técnicos específicos y herramientas adecuadas. No es un trabajo para aficionados. Implica:

1. Recuperación del Refrigerante: El refrigerante debe ser recuperado de forma segura y legal antes de abrir el sistema.
2. Corte y Soldadura: El capilar debe ser cortado y el nuevo tubo soldado con precisión, utilizando soldadura de plata y nitrógeno para evitar la oxidación interna.
3. Vacio del Sistema: Es crucial realizar un vacío profundo para eliminar toda la humedad y los gases no condensables del sistema.
4. Carga de Refrigerante: El sistema debe ser cargado con la cantidad exacta de refrigerante especificada por el fabricante, pesando el refrigerante para asegurar la carga correcta.
5. Pruebas de Funcionamiento: Se deben realizar pruebas para verificar presiones, temperaturas y amperaje del compresor para asegurar el funcionamiento óptimo.

Cualquier error en estos pasos puede llevar a un rendimiento deficiente, fugas de refrigerante o daños costosos. Por ello, siempre se recomienda que este tipo de trabajo sea realizado por un técnico certificado en refrigeración.

Preguntas Frecuentes (FAQ)

¿Puedo usar un capilar de diferente longitud o calibre si no encuentro el exacto?

No se recomienda. Incluso pequeñas variaciones en la longitud o el diámetro interno pueden alterar drásticamente el flujo del refrigerante y desequilibrar el sistema, llevando a un rendimiento deficiente y posibles daños al compresor. Siempre se debe usar el capilar exacto especificado por el fabricante o una tabla de referencia confiable para el modelo y la capacidad del equipo.

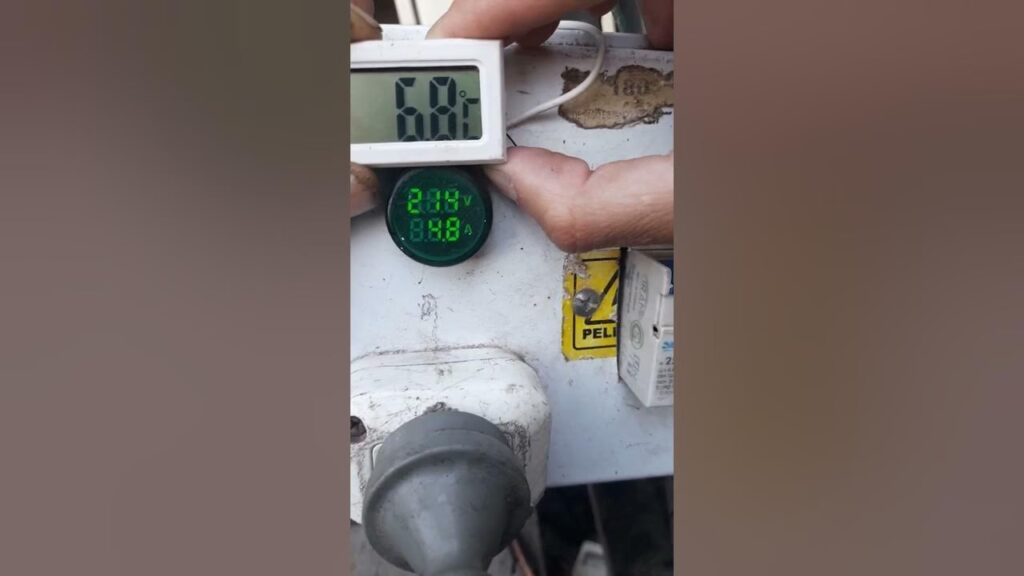

¿Cómo sé si el capilar de mi aire acondicionado está obstruido?

Los síntomas de un capilar obstruido incluyen: enfriamiento deficiente o nulo, baja presión de succión en el compresor (puede incluso estar en vacío), congelamiento del evaporador (serpentín interior), alta presión en el lado de alta (condensador) y un sobrecalentamiento excesivo del compresor. Un técnico experimentado puede diagnosticarlo midiendo las presiones y temperaturas del sistema.

¿Es el R-22 (FREON 22) todavía ampliamente utilizado?

Aunque el R-22 ha sido y sigue siendo muy común en equipos antiguos, su producción y uso están siendo eliminados gradualmente en muchos países debido a su potencial de agotamiento de la capa de ozono. Esto significa que el refrigerante R-22 es cada vez más caro y difícil de conseguir. Los nuevos equipos utilizan refrigerantes más ecológicos como el R-410A o el R-32.

¿Necesito herramientas especiales para cambiar un capilar?

Sí, absolutamente. Se necesitan herramientas de refrigeración especializadas como manómetros de alta y baja presión, bombas de vacío, balanzas de refrigerante, cortadores de tubos, herramientas de abocardado, equipo de soldadura (oxiacetilénico o nitrógeno con soplete), y detectores de fugas. Intentar un reemplazo sin el equipo y la capacitación adecuados es peligroso y casi siempre resulta en un sistema que no funciona correctamente.

¿Puedo limpiar un capilar obstruido en lugar de reemplazarlo?

En teoría, se podría intentar limpiar una obstrucción muy leve con nitrógeno a alta presión o solventes especiales, pero en la práctica, es muy difícil asegurar una limpieza completa y duradera. La mayoría de los técnicos profesionales optan por el reemplazo del capilar, ya que es la forma más confiable de restaurar el flujo adecuado y garantizar el rendimiento del sistema a largo plazo. Las obstrucciones a menudo son causadas por contaminantes que pueden estar presentes en todo el sistema.

En resumen, el tubo capilar es un componente pequeño pero esencial en los sistemas de aire acondicionado, especialmente en unidades de 12.000 BTU que utilizan FREON 22. Su correcta selección, basada en tablas de especificaciones que consideran la capacidad, el tipo de refrigerante, la longitud y el calibre, es la clave para la eficiencia y la longevidad del equipo. Aunque la respuesta a la pregunta específica sobre el número de capilar para 12.000 BTU requiere la consulta de una tabla precisa (la cual no ha sido proporcionada aquí), la comprensión de los principios detrás de su funcionamiento y selección es fundamental. Ante cualquier duda o necesidad de reemplazo, la intervención de un técnico especializado es indispensable para asegurar que tu sistema de aire acondicionado funcione a la perfección, brindándote el confort deseado y evitando gastos innecesarios a largo plazo.
