Presostato de Baja: El Guardián Silencioso

En el vasto universo de la automatización industrial y el control de procesos, existen componentes que, aunque pequeños en tamaño, desempeñan roles gigantes en la protección y eficiencia de la maquinaria. Uno de estos héroes anónimos es el presostato, un dispositivo ingenioso que actúa como un centinela vigilante, asegurando que los sistemas operen dentro de parámetros seguros. Si bien los presostatos son ampliamente utilizados en diversas aplicaciones, hoy nos sumergiremos en un aspecto particular que es vital para muchos sistemas: el funcionamiento y la importancia del presostato de baja presión.

Desde sistemas de bombeo de agua hasta complejos circuitos de refrigeración, entender cómo estos interruptores de presión operan y, más específicamente, cómo la variante de baja presión salvaguarda equipos costosos, es fundamental para cualquier profesional o entusiasta de la instrumentación y el control. Prepárate para desentrañar los secretos de este dispositivo esencial y comprender por qué es mucho más que un simple interruptor.

¿Qué es un Presostato y Cuál es su Función Principal?

El presostato, también conocido como interruptor de presión o pressure switch, es un dispositivo electromecánico diseñado para abrir o cerrar circuitos eléctricos en función de un valor de presión preestablecido. Su función es sorprendentemente simple pero increíblemente efectiva: actúa como un vigilante que monitorea la presión de un fluido (ya sea líquido o gas) y, al alcanzar un punto de ajuste específico, conmuta un contacto eléctrico. Esta acción de conmutación puede ser utilizada para arrancar o detener bombas, activar alarmas, o iniciar/detener compresores, entre otras aplicaciones.

El principio de funcionamiento es directo: el presostato se enrosca directamente en la tubería o recipiente donde se desea sensar la presión. Dentro del presostato, un elemento sensor (como un diafragma o un fuelle) está conectado a un muelle y a un conjunto de contactos eléctricos. Cuando la presión del fluido que se está monitoreando alcanza el valor ajustado, esta presión ejerce una fuerza sobre el elemento sensor que vence la resistencia del muelle. Esta acción mecánica provoca el movimiento de un contacto, cerrando o abriendo un circuito eléctrico. De manera inversa, cuando la presión cae por debajo de un umbral específico (a menudo diferente del punto de activación debido a la histéresis o banda muerta), el muelle retorna a su posición original, y los contactos vuelven a su estado inicial. La regulación de la presión de activación generalmente se realiza mediante un tornillo de ajuste que modifica la tensión del muelle interno.

El Corazón del Sistema: Partes de un Presostato

Para comprender mejor su funcionamiento, es útil conocer las partes clave de un presostato típico. Tomando como referencia un modelo común como el Danfoss KP, podemos identificar los siguientes componentes esenciales:

• Husillo de ajuste de presión: Este es el tornillo principal que permite al usuario establecer el punto de conmutación de la presión. Al girarlo, se ajusta la tensión del muelle principal, determinando la presión a la que el presostato se activará o desactivará.
• Husillo de ajuste diferencial (o banda muerta): Algunos presostatos, especialmente los de alta precisión o seguridad, incluyen un segundo tornillo para ajustar la diferencia entre la presión de activación y la de desactivación. Esto es crucial para evitar ciclos rápidos (ciclos cortos) en sistemas como bombas.
• Muelle o brazo principal: Es el elemento elástico que opone resistencia a la presión del fluido. Su calibración es fundamental para el punto de ajuste de la presión.
• Elemento sensor (diafragma o fuelle): La parte que entra en contacto directo con el fluido y traduce la presión en un movimiento mecánico.
• Contactos eléctricos de fuerza: Son los terminales a los que se conecta el circuito eléctrico. Estos contactos se abren o cierran cuando el presostato detecta la presión de ajuste. Pueden ser normalmente abiertos (NO) o normalmente cerrados (NC), o incluso tener ambas configuraciones (SPDT).
• Terminal de tierra: Para garantizar la seguridad eléctrica del dispositivo.
• Botón de reset: En algunos presostatos de seguridad, especialmente los de rearme manual, este botón permite restablecer el dispositivo después de una activación por condición de alarma, impidiendo el reinicio automático del sistema hasta que se haya verificado y corregido la causa de la falla.

Tipos de Presostatos: Electromecánicos vs. Electrónicos (o de Estado Sólido)

Aunque la función básica es la misma, los presostatos se han desarrollado en dos categorías principales que ofrecen diferentes ventajas según la aplicación:

Presostatos Electromecánicos

Son los "clásicos" y los más difundidos. Utilizan principios mecánicos con partes móviles, como diafragmas o tubos Bourdon, para accionar un interruptor eléctrico. Son robustos, económicos y capaces de conmutar corrientes relativamente altas. Su simplicidad los hace confiables en entornos industriales exigentes, aunque pueden ser susceptibles al desgaste mecánico con el tiempo y ofrecer una precisión de ajuste menor en comparación con sus contrapartes electrónicas.

Presostatos Electrónicos (o de Estado Sólido)

Representan una evolución tecnológica. En lugar de partes mecánicas para la conmutación, emplean componentes semiconductores (transistores, etc.). Esto les confiere varias ventajas significativas:

• Mayor precisión: Permiten ajustes de presión mucho más finos y estables.
• Mayor vida útil: Al no tener partes móviles sujetas a desgaste, su durabilidad es superior.
• Resistencia a golpes y vibraciones: Son menos sensibles a las condiciones ambientales adversas.
• Funcionalidades avanzadas: Muchos modelos incluyen una pantalla digital integrada para visualizar la presión en tiempo real, botones para un ajuste de setpoint sencillo y preciso, y en algunos casos, salidas analógicas (como 4-20mA) que permiten monitorear la presión de forma continua, además de la salida de relé ON/OFF.
• Programabilidad: Ofrecen funciones programables como retardo de tiempo, configuración de múltiples puntos de conmutación, etc.

Aunque los presostatos electrónicos son superiores en rendimiento y funcionalidades, su mayor costo sigue siendo una barrera para su adopción universal. Por ello, los presostatos electromecánicos continúan siendo la opción preferida en muchas aplicaciones donde la precisión extrema o el monitoreo continuo no son estrictamente necesarios.

Tabla Comparativa: Presostato Electromecánico vs. Electrónico

La Diferencia Clave: Presostato vs. Transmisor de Presión

Dentro de la familia de los sensores de presión, es común confundir el presostato con el transmisor de presión. Ambos detectan la presión, pero su salida y, por ende, su aplicación, son fundamentalmente diferentes:

• Presostato: Su salida es una señal digital de "todo o nada" (ON/OFF). Es decir, el circuito está abierto o cerrado. No proporciona una lectura gradual de la presión. Es ideal para acciones binarias: arrancar/parar, activar/desactivar.
• Transmisor de Presión: Su salida es una señal analógica (típicamente 4-20mA o 0-10V) que es proporcional al rango de presión sensado. Esto permite monitorear la presión de forma continua y obtener un valor exacto en cualquier momento, no solo un umbral. Son utilizados cuando se necesita medir y controlar la presión de manera más granular, integrándose en sistemas de control más complejos (PLC, DCS).

En resumen, el presostato es para saber "si la presión está bien o mal" (en relación a un punto de ajuste), mientras que el transmisor de presión es para saber "cuál es el valor exacto de la presión" en todo momento.

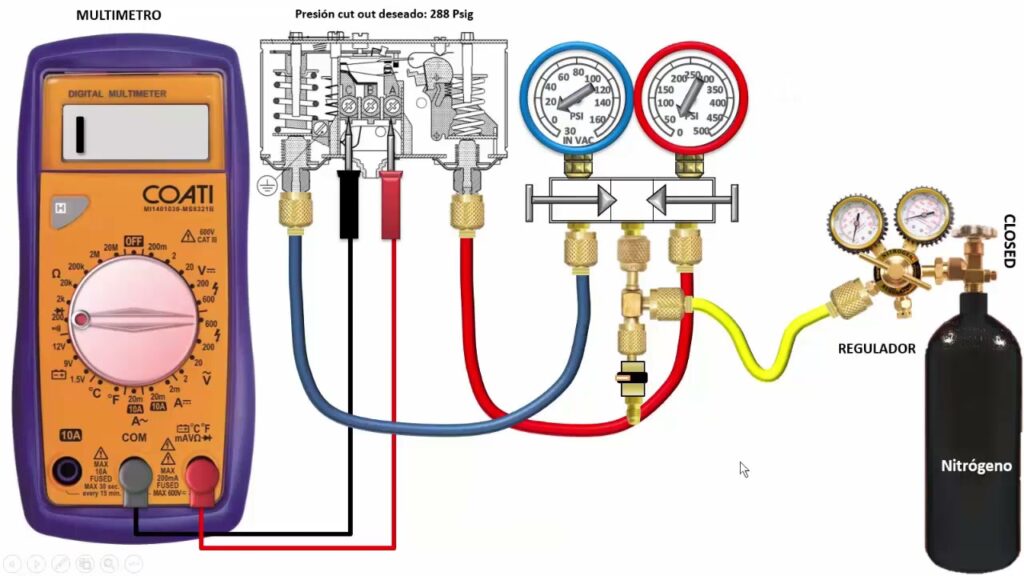

El Presostato de Baja Presión: Un Guardián Esencial

Ahora, centrémonos en el protagonista de nuestro artículo: el presostato de baja presión. Este tipo específico de presostato es fundamental en sistemas donde una caída de presión por debajo de un umbral seguro podría causar daños severos al equipo. Su aplicación más crítica y conocida se encuentra en los sistemas de refrigeración y aire acondicionado.

En un sistema de refrigeración, el presostato de baja presión (como el modelo KP1 de Danfoss) monitorea la presión en el lado de baja, específicamente en la línea de succión del compresor, que refleja la presión en el evaporador y el cárter del compresor. Su función principal es doble:

1. Regulación del compresor: Puede ser configurado para arrancar o detener el compresor para mantener una presión de evaporación adecuada, optimizando la eficiencia del ciclo.
2. Protección del compresor: Este es su rol más vital. Un compresor de refrigeración no debe operar con presiones de succión excesivamente bajas. ¿Por qué?
   • Riesgo de formación de hielo: Una presión de succión muy baja implica una temperatura de evaporación extremadamente baja. Esto puede llevar a la congelación de la humedad residual en el evaporador, bloqueando el flujo de aire y reduciendo drásticamente la capacidad de enfriamiento.
   • Retorno insuficiente de aceite: Los compresores se lubrican con aceite que circula con el refrigerante. Si la presión de succión es demasiado baja, la velocidad del refrigerante disminuye, impidiendo el retorno adecuado del aceite al compresor. La falta de lubricación es una causa principal de fallas catastróficas del compresor.
   • Sobrecalentamiento del motor: Cuando la presión de succión es muy baja, el compresor trabaja en vacío o con una carga muy ligera, lo que puede provocar que el motor se sobrecaliente al no haber suficiente refrigerante para disipar el calor.
   • Cavitación: En algunos sistemas, presiones extremadamente bajas pueden llevar a la cavitación, un fenómeno destructivo que causa desgaste prematuro.

El presostato de baja presión está diseñado para detectar estas caídas críticas. Si la presión en la línea de succión cae por debajo del punto de ajuste mínimo (por ejemplo, debido a una fuga de refrigerante, una válvula de expansión bloqueada, o una carga térmica insuficiente), el presostato de baja abrirá el circuito del compresor, deteniéndolo y protegiéndolo de los daños inminentes. Algunos modelos requieren un rearme manual, asegurando que un técnico revise la causa de la baja presión antes de reiniciar el sistema.

De manera similar, el presostato de alta presión (como el Danfoss KP5) protege el compresor del lado de descarga, evitando daños por presiones excesivas que podrían ser causadas por un condensador sucio, un ventilador defectuoso o una sobrecarga de refrigerante.

Aplicaciones Versátiles del Presostato

Más allá de la refrigeración, los presostatos encuentran aplicaciones cruciales en una multitud de industrias:

• Para Agua – Sistemas de Bombeo: En sistemas hidroneumáticos o de presión constante, los presostatos arrancan y detienen las bombas para mantener la presión deseada en las líneas de agua. Son robustos y están diseñados para soportar los picos de presión conocidos como "golpes de ariete" que se producen al arrancar o detener bruscamente el flujo de agua. Aquí, un presostato de baja podría proteger la bomba de operar en seco si el suministro de agua se interrumpe, evitando el sobrecalentamiento y el daño a los sellos mecánicos.
• Para Aire – Compresores de Aire: Los tanques de aire comprimido mantienen una presión específica. Cuando se utiliza el aire, la presión en el tanque disminuye. El presostato detecta esta caída y activa el motor del compresor hasta que el tanque alcanza nuevamente su presión de trabajo óptima. Un presostato de baja en este contexto podría alertar sobre una fuga importante en el sistema o una demanda excesiva que el compresor no puede satisfacer, previniendo la operación ineficiente.
• Para Aceite – Sistemas de Lubricación: En maquinaria compleja, los sistemas de lubricación son vitales para el correcto funcionamiento de las partes mecánicas. Los presostatos se utilizan para monitorear la presión del aceite lubricante. Si la presión cae por debajo de un nivel seguro (indicando una bomba defectuosa, un filtro obstruido o una fuga), el presostato puede activar una alarma o incluso apagar la máquina para evitar daños graves por fricción y sobrecalentamiento. Este es un ejemplo claro de un presostato de baja actuando como un dispositivo de seguridad crítico.

Símbolos y Diagramas: Entendiendo la Representación Técnica

Para quienes trabajan con esquemas eléctricos y de control, es fundamental reconocer los símbolos estandarizados de los presostatos. Las organizaciones como la Asociación Nacional de Fabricantes Eléctricos (NEMA) y la Comisión Electrotécnica Internacional (IEC) tienen sus propias representaciones:

• Presostato Normalmente Cerrado (NC): El símbolo indica que los contactos están cerrados en condiciones normales (desenergizado, sin presión) y se abrirán cuando la presión aumente y alcance el punto de ajuste. Para un presostato de baja, esto significaría que el circuito está cerrado mientras la presión esté por encima del umbral mínimo, y se abrirá si la presión cae por debajo de ese umbral, deteniendo el equipo.
• Presostato Normalmente Abierto (NO): El símbolo muestra los contactos abiertos en condiciones normales (desenergizado, sin presión) y se cerrarán cuando la presión aumente y alcance el punto de ajuste. En un presostato de baja, esto podría usarse para activar una alarma si la presión cae por debajo de un nivel seguro.

Es importante recordar que todos los dispositivos en un diagrama esquemático se muestran en su condición desenergizada o "en reposo" (como si estuvieran en una estantería), sin presión aplicada.

Conceptos Cruciales: La Banda Muerta (Deadband)

Un término fundamental en el funcionamiento de los presostatos es la "banda muerta" o "histéresis". Se refiere a la diferencia entre la presión a la que el presostato se activa y la presión a la que se desactiva (o viceversa). Por ejemplo, si un presostato está configurado para detener una bomba cuando la presión alcanza 15 psi, pero no la vuelve a arrancar hasta que la presión cae a 13 psi, la banda muerta sería de 2 psi.

La banda muerta es una característica intencional y necesaria en la mayoría de las aplicaciones. Sin ella, el presostato podría activarse y desactivarse constantemente (ciclos rápidos) si la presión fluctúa ligeramente alrededor del punto de ajuste, lo que provocaría un desgaste excesivo del equipo y un consumo energético ineficiente. Al tener una banda muerta, el sistema se estabiliza y los ciclos de operación son más espaciados y eficientes.

Preguntas Frecuentes (FAQ)

Hemos recopilado las preguntas más comunes sobre los presostatos para ofrecer un resumen conciso:

¿Qué es un presostato electrónico?

Es un dispositivo de control y monitoreo de presión que, a diferencia de los modelos electromecánicos, utiliza componentes electrónicos para la conmutación. Ofrece mayor precisión, una pantalla digital integrada para monitoreo en tiempo real, botones para una configuración sencilla y, en algunos casos, una salida analógica para un monitoreo continuo de la presión.

¿Qué es un presostato de alta y baja?

Estos términos se utilizan principalmente en aplicaciones de refrigeración y aire acondicionado. Un presostato de alta presión está diseñado para operar en rangos de presión elevados y proteger el sistema de sobrepresiones. Un presostato de baja presión, por otro lado, trabaja en rangos de presión menores y protege al compresor de operar bajo presiones insuficientes, lo que podría causar daños significativos como la falta de lubricación.

¿Qué elemento protege el presostato de baja presión?

El presostato de baja presión protege principalmente al compresor de un sistema de refrigeración o aire acondicionado. Al monitorear la baja presión en la línea de succión (evaporador y cárter del compresor), evita que el compresor opere en condiciones que podrían llevar a la falta de lubricación, sobrecalentamiento o daños por formación de hielo en el evaporador, asegurando su integridad y prolongando su vida útil.

¿Cuál es la señal de un presostato?

La señal de un presostato es una señal digital de "todo o nada" (ON/OFF). Esto significa que su salida es un contacto eléctrico que se abre o se cierra cuando la presión alcanza un punto de ajuste predeterminado. No proporciona una lectura continua o analógica del valor de la presión, a diferencia de un transmisor de presión.

Esperamos que este recorrido detallado por el mundo de los presostatos, con un enfoque especial en el vital presostato de baja presión, te haya proporcionado una comprensión clara de su funcionamiento, importancia y aplicaciones. Estos dispositivos son verdaderos guardianes que aseguran la eficiencia y longevidad de innumerables sistemas en nuestra vida diaria y en la industria.
